Определить установившийся уровень воды в нижнем резервуаре (если расход воды фиксирован и равен Q = 17 л/с), высоты всасывания (вакуумметрическую и допустимую геометрическую) на входе в насос, если насос качает воду из нижнего резервуара в верхний ре
Описание

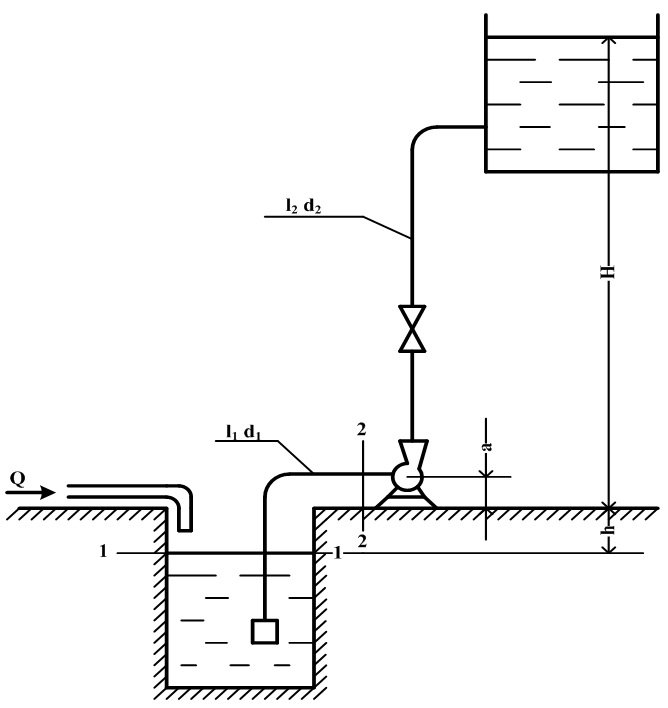

Определить установившийся уровень воды в нижнем резервуаре (если расход воды фиксирован и равен Q = 17 л/с), высоты всасывания (вакуумметрическую и допустимую геометрическую) на входе в насос, если насос качает воду из нижнего резервуара в верхний резервуар (см. рис.) с постоянным уровнем H по изношенным стальным трубопроводам размерами l1, d1 и l2, d2. Построить графики зависимости характеристик насоса и определить Hн, Hдопвак. Физические свойства воды необходимые для расчетов принять из справочной литературы. Коэффициенты местных сопротивлений на всасывающей линии ξ1 = 10, на линии подачи ξ2 = 6 (a = 1 м см. рис.). Характеристики насоса Hн=f(Q) и Hдопвак=f(Q), приведены в табл. 1. Исходные данные в табл. 2.
Таблица 1
Q, л/с | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
Hн, м | 45 | 47,5 | 48,5 | 48 | 47 | 45 | 40 | 35 | 30 | 22,5 | 15 |
Hдопвак, м | - | - | 8,2 | 8 | 7,6 | 7 | 6,6 | 6 | 5,5 | 4.75 | 4 |
Таблица 2
H, м | l1, м | l2, м | d1, м | d2, м |
H = 20+0.3×№В | l1=1+0,1×№В | l2 = 20+0.3×№В | d1 = 0,125+0.0,0005×№В | d2 = 0,1+0.0,0005×№В |
