МЧ00.11.00.00 СБ_Ролик поддерживающий. Задание 11. Боголюбов С.К. Альбом "Чтение и деталирование сборочных чертежей" 1986г.

Описание

Все выполнено в программе КОМПАС 3D v21

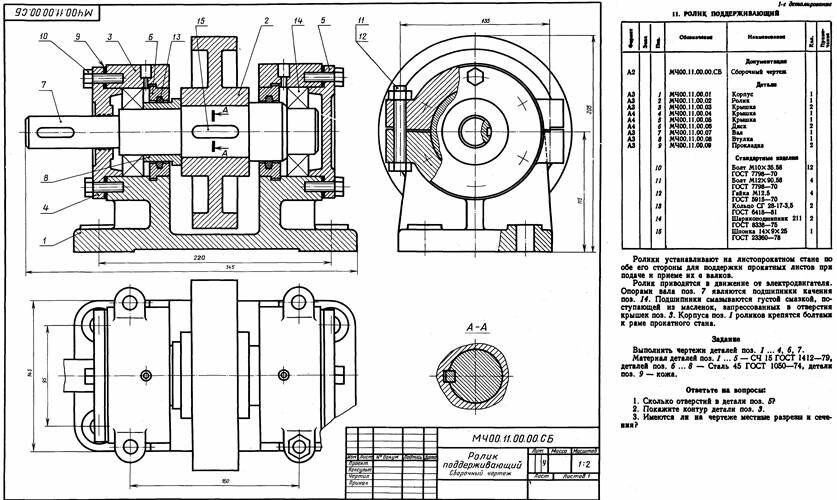

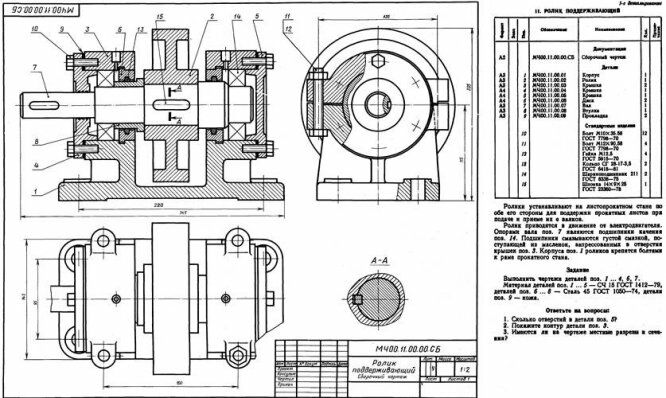

Ролики устанавливают на листопрокатном стане по обе его стороны для поддержки прокатных листов при подаче и приеме их с валков.
Ролик приводится в движение от электродвигателя. Опорами вала 7 являются подшипники качения поз. 13. Подшипники смазываются густой смазкой, поступающей из масленок, запрессованных в отверстия крышек 3. Корпуса 1 роликов крепятся болтами к раме прокатного стана.

В состав входят чертежи:

МЧ00.11.00.00 СБ Ролик поддерживающий Сборочный чертеж
МЧ00.11.00.00 СП Ролик поддерживающий Спецификация
МЧ00.11.00.01 Корпус
МЧ00.11.00.02 Ролик
МЧ00.11.00.03 Крышка
МЧ00.11.00.04 Крышка
МЧ00.11.00.05 Крышка
МЧ00.11.00.06 Диск
МЧ00.11.00.07 Вал
МЧ00.11.00.08 Втулка
МЧ00.11.00.09 Прокладка

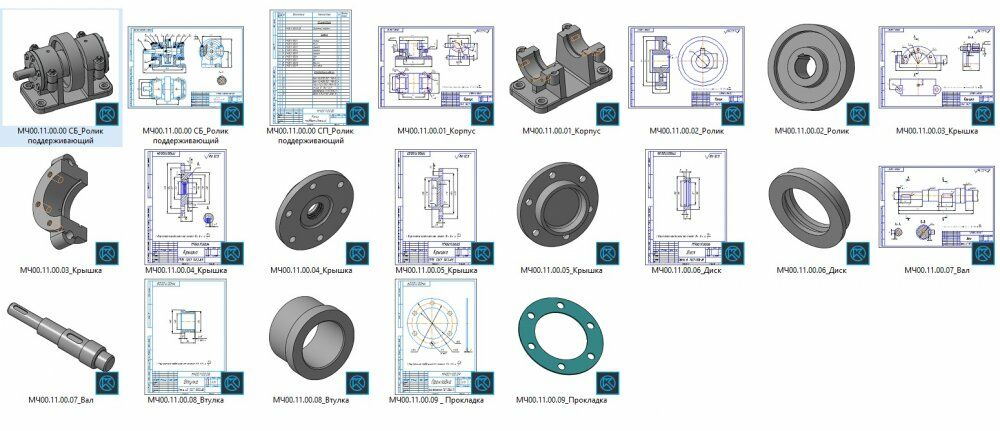

3D модели деталей и сборка:
МЧ00.11.00.00 Ролик поддерживающий.a3d
МЧ00.11.00.01 Корпус.m3d
МЧ00.11.00.02 Ролик.m3d
МЧ00.11.00.03 Крышка.m3d
МЧ00.11.00.04 Крышка.m3d
МЧ00.11.00.05 Крышка.m3d
МЧ00.11.00.06 Диск.m3d
МЧ00.11.00.07 Вал.m3d
МЧ00.11.00.08 Втулка.m3d
МЧ00.11.00.09 Прокладка.m3d

Показать всё описание

Файлы условия, демо


Характеристики решённой задачи

Тип

Решённая задача

Предмет

Инженерная графика

Семестр

1 семестр, 2 семестр, 3 семестр, 4 семестр

Номер задания

Программы

КОМПАС-3D

Теги

Боголюбов

Просмотров

Качество

Идеальное компьютерное

Размер

2,55 Mb

Список файлов

МЧ00.11.00.00 СБ_Ролик поддерживающий.rar

МЧ00.11.00

МЧ00.11.00.00 СБ_Ролик поддерживающий.a3d

МЧ00.11.00.00 СБ_Ролик поддерживающий.cdw

МЧ00.11.00.00 СП_Ролик поддерживающий.cdw

МЧ00.11.00.01_Корпус.cdw

МЧ00.11.00.01_Корпус.m3d

МЧ00.11.00.02_Ролик.cdw

МЧ00.11.00.02_Ролик.m3d

МЧ00.11.00.03_Крышка.cdw

МЧ00.11.00.03_Крышка.m3d

МЧ00.11.00.04_Крышка.cdw

МЧ00.11.00.04_Крышка.m3d

МЧ00.11.00.05_Крышка.cdw

МЧ00.11.00.05_Крышка.m3d

МЧ00.11.00.06_Диск.cdw

МЧ00.11.00.06_Диск.m3d

МЧ00.11.00.07_Вал.cdw

МЧ00.11.00.07_Вал.m3d

МЧ00.11.00.08_Втулка.cdw

МЧ00.11.00.08_Втулка.m3d

МЧ00.11.00.09 _ Прокладка.cdw

МЧ00.11.00.09_Прокладка.m3d
