Задана электрическая схема (рис. 2.2). Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону u = Um sin(ωt+). Требуется: 1.С помощью символического метода расчёта найти компл
Описание
Задана электрическая схема (рис. 2.2). Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону u = Um sin(ωt+j).
Требуется:
- С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
- Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
- Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.

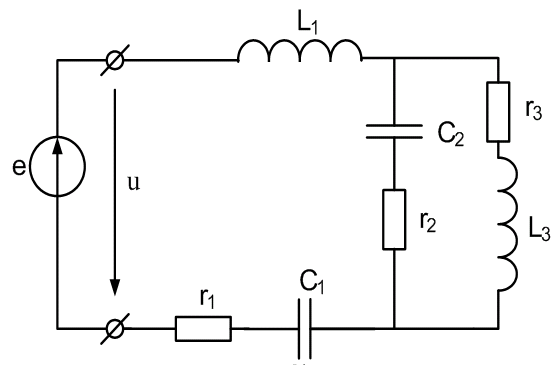

Рисунок 2.1 |
Исходные данные:
№ варианта | № варианта схемы рис.2 | r1 | r2 | r3 | L1 | L2 | L3 | С1 | С2 | f | Um | j |
- | - | Ом | Ом | Ом | Гн | Гн | Гн | мкФ | мкФ | Гц | В | Град. |
6 | 6 | 15 | 10 | 8 | 0,06 | 0,08 | 0,1 | 60 | 30 | 50 | 220 | -40 |
