Записать комплексные значения напряжений источника, для чего в масштабе построить треугольник линейных напряжений и, выбрав комплексные координатные оси, замерить аргументы комплексных величин

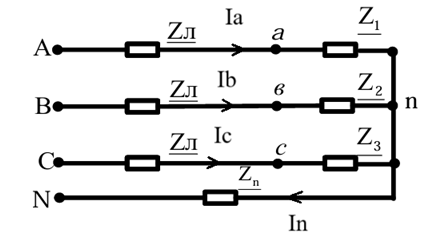

Для схемы, подключённой к несимметричному трёхфазному источнику, требуется:
1. Записать комплексные значения напряжений источника, для чего в масштабе построить треугольник линейных напряжений и, выбрав комплексные координатные оси, замерить аргументы комплексных величин. Фазные напряжения источника определить отрезками между точкой пересечения медиан (N) и вершинами (A, B, C) треугольника (возможен и аналитический расчет фазных напряжений). Проверка: сумма линейных и сумма фазных напряжений должны быть равны нулю.
2. Рассчитать токи (в том числе ток к.з.) и напряжения всех элементов.
3. Проверить баланс мощности цепи; найти коэффициент мощности источника.
4. Построить векторную диаграмму напряжений (указав потенциалы точек A, B, C, N, a, b, c, n) и совмещённую с ней диаграмму токов.
5. Разложить аналитически линейные напряжения и линейные токи источника на симметричные составляющие. Проиллюстрировать графически сложение симметричных составляющих для получения самих линейных величин. Рассчитать коэффициенты несимметрии напряжений и токов источника.
