ДЗ 1: Расчёт линейных цепей постоянного тока вариант 50

1. Содержание домашнего задания. Выбор исходных данных

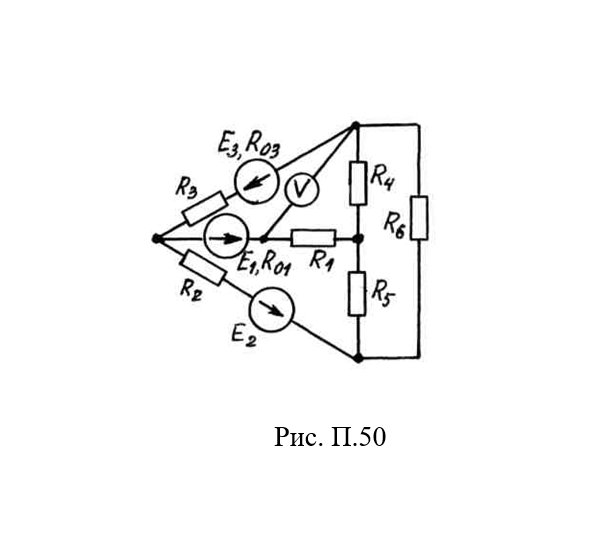

1.1. В соответствии с номером варианта домашнего задания, нарисовать заданную схему и выписать исходные числовые данные из таблицы, приведенной в приложении 1.

1.2. Для заданной схемы составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.

1.3. Записать уравнение баланса мощностей для исходной схемы, Подставить известные числовые значения и оценить относительную погрешность расчета.

1.4. Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях исходной схемы.

1.5. Преобразовать исходную электрическую цепь в эквивалентную, заменив пассивный треугольник резисторов R₄, R₅, R₆ эквивалентной звездой. Начертить полученную цепь с эквивалентной звездой и показать на ней токи.

Рассчитать полученную цепь, используя метод узловых потенциалов (метод двух узлов). Определить все токи, соответствующие первоначальной схеме.

1.6. Определить ток в резисторе R₆ методом эквивалентного
генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.

1.7. Определить показание вольтметра, указанного в исходной схеме.

1.8. Рассчитать и построить потенциальную диаграмму для
внешнего контура исходной схемы.

1.9. Сопоставить рассмотренные методы расчета электрических цепей, сделать соответствующие выводы.
