Условие задания:
![]()

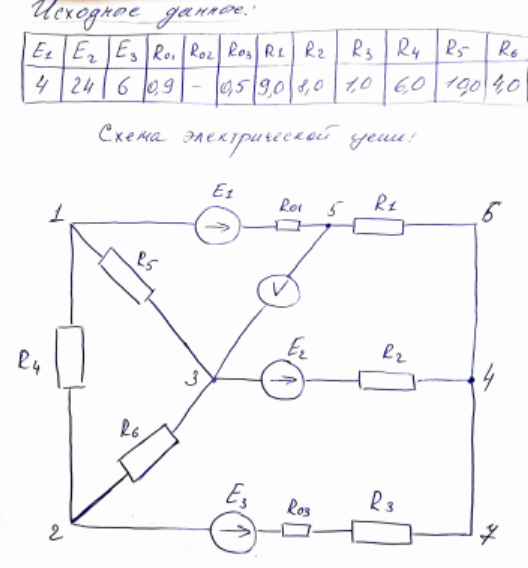

1. В соответствии с вариантом домашнего задания, нарисовать
заданную схему электрической цепи и выписать исходные число-
вые данные из таблицы исходных данных, приведенной в прило-
жении П1.1.
2. Для заданной схемы электрической цепи составить систему
уравнений с помощью законов Кирхгофа, подставить числовые
значения, соответствующие рассматриваемому варианту задания,
и, используя компьютер, определить все токи в ветвях схемы.
3. Записать уравнение баланса мощностей для заданной схемы
электрической цепи, подставить известные числовые значения и
оценить относительную погрешность расчета.
4. Для заданной схемы электрической цепи составить систему
уравнений, применяя метод контурных токов, подставить число-
вые значения и, используя компьютер, определить все токи в вет-
вях заданной схемы.
5. Преобразовать заданную схему электрической цепи в экви-
валентную, заменив пассивный треугольник резисторов R4, R5, R6
эквивалентной звездой. Начертить полученную электрическую
цепь с эквивалентной звездой и обозначить на ней токи. Рассчи-
тать полученную электрическую цепь, используя метод межузло-
вого напряжения (метод двух узлов). Определить все токи, соот-
ветствующие заданной схеме электрической цепи.
6. Определить ток в резисторе R6 методом эквивалентного ге-
нератора. Сопоставить полученное значение этого тока с результа-
тами расчета его другими методами.
7. Определить показание вольтметра, указанного в заданной
схеме электрической цепи.
8. Рассчитать и построить потенциальную диаграмму для
внешнего контура заданной схемы электрической цепи.
9. Сопоставить рассмотренные методы расчета электрических
цепей, сделать соответствующие выводы.
