Задание 1

Нарисовать схему трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром. Первичные и вторичные обмотки трансформатора включены по схеме звезда.

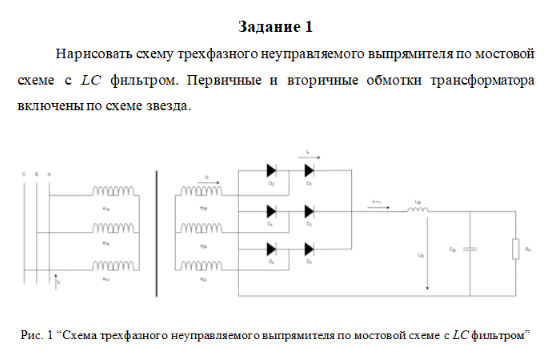

Рис. 1 “Схема трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром”

Задание 2

Нарисовать временные диаграммы: ***

Напряжение на вторичной обмотке трансформатора ***

Рис. 2 “Временная диаграмма напряжения на вторичной обмотке и тока на двуз обмотках трансформатора ***

Напряжение на выходе выпрямителя U_d и нагрузке ***

Рис. 3 “Временная диаграмма напряжения на выходе выпрямителя и на нагрузке”

Ток нагрузки ***

Рис. 4 “Ток нагрузки”

Ток диода ***
