Курсовая работа: Сеть для электроснабжения промышленного района

Целью курсового проекта является проектирование сети для электро-снабжения 6 потребителей.
Задачами работы являются: составление вариантов конфигурации электрической сети; проведение технико-экономического сравнения и про-ведение уточненного расчета электрических режимов оптимального вариан-та

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 11
1 РАСЧЕТ БАЛАНСА МОЩНОСТИ И РАССТАНОВКА КОМПЕНСИРУЮЩИХ УСТРОЙСТВ 12
2 СОСТАВЛЕНИЕ ВАРИАНТОВ КОНФИГУРАЦИИ СЕТИ
С АНАЛИЗОМ КАЖДОГО ВАРИАНТА 16
2.1 Порядок составления вариантов 16
2.2 Выбор наиболее конкурентоспособных вариантов 17
2.3 Составление вариантов схемы сети и выбор конкурентоспособных 18
3 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ТРЕХ ОТОБРАННЫХ ВАРИАНТОВ 26

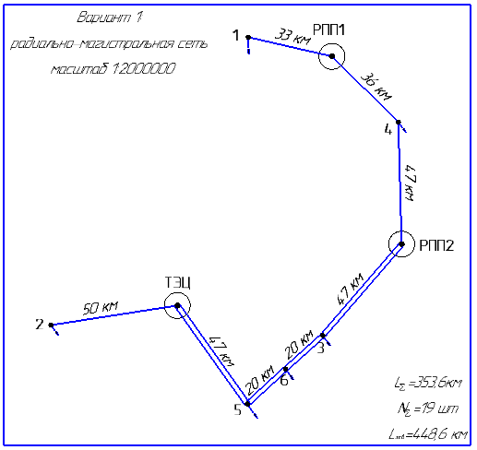

3.1 Расчет радиально-магистральной сети 26
3.2 Вариант кольцевой сети 36
3.3 Вариант комбинированной сети 42
4 ВЫБОР ТРАНСФОРМАТОРОВ НА ПОДСТАНЦИЯХ ПОТРЕБИТЕЛЕЙ 48
5 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ
И ВЫБОР ЛУЧШЕГО ВАРИАНТА 51
5.1 Расчет капиталовложений радиально-магистральной сети 51
5.2 Вариант кольцевой сети 56
5.3 Вариант комбинированной сети 58
6 УТОЧНЕННЫЙ РАСЧЕТ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ
ВЫБРАННОГО ВАРИАНТА 61
6.1 Определение зарядных мощностей ВЛ 61
6.2 Уточненный расчет режима наибольших нагрузок 61
6.3 Уточненный расчет режима наименьших нагрузок 64
6.4 Уточненный расчет послеаварийного режима 66
7 ПРОВЕРКА ДОСТАТОЧНОСТИ РЕГУЛИРОВОЧНОГО ДИАПАЗОНА ТРАНСФОРМАТОРОВ 69
7.1 Режим наибольших нагрузок 69
7.2 Режим наименьших нагрузок 71
7.3 Послеаварийный режим 71
8 УТОЧНЕНИЕ БАЛАНСА МОЩНОСТИ И ОПРЕДЕЛЕНИЕ СЕБЕСТОИМОСТИ ПЕРЕДАЧИ ЭЛЕКТРОЭНЕРГИИ 72
8.1 Уточнение баланса мощности 72
8.2 Определение себестоимости передачи электроэнергии 72
ЗАКЛЮЧЕНИЕ 74
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 76
