ДЗ 1: Домашнее задание вариант С

2022 г. (Word). Условие:
1. Определить необходимый класс прочности болтов группового болтового соединения в виде двух сплошных фланцев диаметром D=120 мм, соединенных болтами, поставленными с зазором равномерно по окружности диаметром d=105 мм, если соединение нагружено сдвигающей силой F=35 кН, действующей в плоскости, отстоящей от плоскости стыка на h=50 мм. Считать коэффициент основной нагрузки равным х=0,25, а все коэффициенты безопасности - S=2, Диаметр болтов назначить.
2. Две квадратных плиты с длиной стороны a=45 мм соединены четырьмя болтами М8, поставленными с зазором и затянутыми силой F_зат=2,8 кН, при этом работоспособность соединения при наличии сдвигающей силы гарантировано. Оценить возможность замены резьбового соединения клеевым с помощью клея ВК-9 с тем же коэффициентом безопасности. Коэффициент трения принять равным f=0,12.
3. Определить максимальную силу прессования сплошного стального вала в бронзовую втулку наружным диаметром D=60 мм при соединении их посадкой H7/t6 по диаметру d=35 мм, если длина соединения составляет l=40 мм. Шероховатость контактных поверхностей назначить.
4. Сделать заключение о прочности сварного соединения стыковым швом двух круглых труб, изготовленных из стали 35, если сварка ручная электродами Э42А, внешний диаметр трубы составляет D=40 мм, а ее толщина d=3 мм, а соединение нагружено осевой растягивающей силой F=24 кН.
5. Выбрать способ соединения с нахлестом пластин из алюминиевого сплава, нагруженного моментом Т=210 Нм, действующим в плоскости пластин, привести критерии выбора, рассчитать соединение на прочность. a=60 мм, b=40 мм, S₁=4 мм, S₂=4 мм.

Рассчитаны все задания. Оформлено в ворде. К каждой задаче нарисована расчетная схема, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.

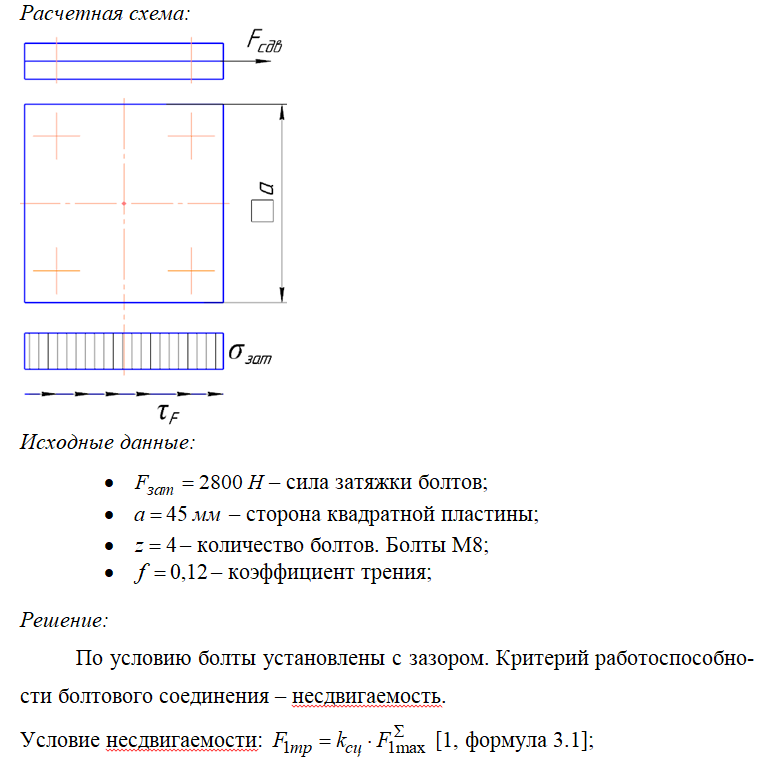

Пример оформления:
