ДЗ 1: Домашнее задание вариант M

2022 г. (Word). Условие:
1. Определить необходимый диаметр болтов группового болтового соединения в виде двух сплошных фланцев диаметром D=180 мм, соединенных шестью болтами М12 класса прочности 6.6, поставленными с зазором равномерно по окружности диаметром d=150 мм, если соединение нагружено силой F=30 кН, приложенной в центре одного из фланцев и направленной под углом B=60 градусов к его плоскости. Считать коэффициент основной нагрузки равным х=0,25, коэффициент трения в стыке - f=0,12, а все коэффициенты безопасности - S=1,5.
2. Определить насколько изменится коэффициент основной нагрузки в стыке, соединенном четырьмя болтами М16, при использовании шайбы плоской ГОСТ 11371-78, если суммарная толщина соединяемых стальных деталей d=30 мм, податливость стыка считать равной л_Д=1,2*10^-7 мм/Н, а деформированное состояние шайбы в соединении однородное.
3. Определить максимальную силу прессования стального вала внутренним диаметром d₀=15 мм в бронзовую втулку наружным диаметром D=60 мм при соединении их посадкой H7/t6 по диаметру d=35 мм, если длина соединения составляет l=40 мм. Шероховатость контактных поверхностей назначить.
4. Определить фактический коэффициент запаса прочности сварного соединения, передающего с вала на втулку крутящий момент Т=310 Нм и осевую силу F=8 кН, действующие одновременно. Сварка выполнена по окружности диаметром d=45 мм двумя угловыми швами катетами К=5 мм, ручной сваркой электродами Э42А. Обе детали выполнены из стали 35.
5 Выбрать способ соединения с двух стальных плит, нагруженного силой F=6 кН, действующей перпендикулярно стыку, и моментом Т=320 Нм, действующим в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.
a=70 мм, b=90 мм, S₁=30 мм, S₂=15 мм.

Рассчитаны все задания. Оформлено в ворде. К каждой задаче нарисована расчетная схема, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.

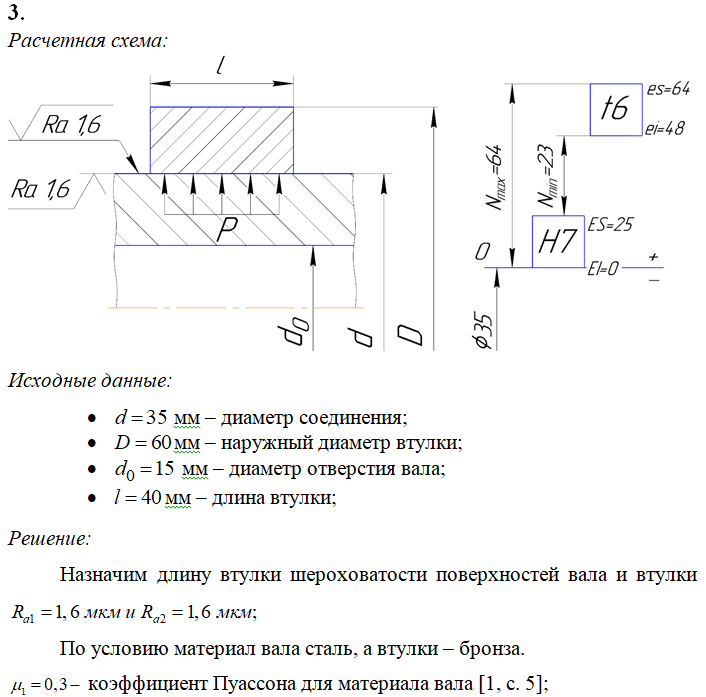

Пример оформления:
