3.4. Примеры по прогнозированию инженерной обстановки на территории региона при внезапном применении современных средств поражения

Пример 1. Прогнозирование инженерной обстановки                         на территории региона при воздействии                                     ядерных средств поражения

1.1. Исходные данные для прогнозирования обстановки

Исходные данные для прогнозирования обстановки на территории региона при воздействии ядерных средств поражения приведены в табл. 3.13.

1.2. Состояние защищенности населения региона при внезапном применении ядерных средств поражения

Исходя из исходных данных и после производства расчетов определяется количество укрываемых в ЗС по сигналу «ВТ» населения и НРС в КГ, пригородной зоне, а также неукрытого населения. Распределение численности укрытого и неукрытого населения приведено в табл. 3.14.

Вместимость ЗС (чел./ед):

- убежища                                                          - 300;

- БВУ                                                                           - 50;

Рекомендуемые материалы

- открытые и перекрытые щели                        - 20;

- ПРУ                                                                           - 150;

- БВ ПРУ                                                            - 20;

- помещения, приспособленные под ПРУ                   - 50.

Таблица 3.13

Исходные данные

Таблица 3.14

Состояние защищенности населения региона

Вывод: в КГ незащищенное население составляет 97723 чел., что составляет 80% от населения города, из них НРС 4991 чел. (44% от численности НРС). Эти показатели требуют наращивания ИЗ в мирное время и особенно при переводе системы на военное время, путем:

ускоренного ввода ЗС с готовностью более 50% и оснащение их упрощенным оборудованием;

приспособлением помещений и строительством простейших укрытий на все неукрытое население КГ в течение первых 24-х часов после введения общей готовности;

строительство БВУ осуществляется на всю не укрытую в убежищах, отвечающих требованиям ИТМ ГО, часть НРС.

1.3. Выбор и обоснование характера воздействия ядерных средств поражения по территории региона

Находим зону поражения, где давление во фронте ВУВ равно 0,3 кгс/см²:

S_0,3 = S_r ^. 0,7 = 50 ^. 0,7 = 35 км².

Находим радиус зоны поражения R_0,3.

Так как S_0,3 = π км.

Исходя из найденного радиуса поражения находим мощность боеприпаса. Так как R_0,3 = 0,54, то

Q_экв = = = 237 кт.

Определим мощность единичного боеприпаса:

Так как Q_экв = Q_ед

при n = 1   Q_эд = = 237 кт;

при n = 2   Q_эд = = 84 кт;

при n = 3   Q_эд = = 46 кт ≈ 50 кт;

при n = 4   Q_эд = = 30 кт.

Принимаем 3 ядерных боеприпаса по 50 кт.

Проводим расчеты и уточняем:

 кт.

 км.

 км².

.

Находим коэффициент пересчета

К_п = .

1.4. Оценка инженерной обстановки на территории      категорированного города

Определим количество объектов, получивших различные степени разрушения.

В городе - 57 объектов; из них:

- полные разрушения

 шт;

- средние разрушения

 шт.

Определим количество заваленных и разрушенных ЗС:

- разрушенных убежищ

 убежище;

- заваленных убежищ

 убежища;

- разрушенных укрытий

 укрытий;

- заваленных укрытий

 укрытий;

- подача воздуха в ЗС

 сооружений

Определим протяженность заваленных маршрутов, аварий на КЭС и число пострадавших:

Протяженность заваленных маршрутов:

 км.

Протяженность заваленных маршрутов с высотой завалов более 50 см:

 км.

Аварий на КЭС:

N_КЭС = S_r^. 2,8 ^. К_п = 50 ^. 2,8 ^. 1,07 = 150 аварий.

Количество пострадавших, требующих откопки

 чел.

Вывод: при внезапном применении ядерных средств поражения в регионе может сложиться сложная инженерная обстановка, которая будет характеризоваться массовыми разрушениями в городе и на ОЭ. Для защиты населения необходимо спланировать строительство ЗС в городе для укрытия 100% населения.

Выбор и обоснование варианта инженерной защиты НРС

категорированного города

Строительство БВУ на НРС.

 11300-1200-1800-486 = 7814 чел.

Емкость БВУ по типам                                         Количество БВУ по типам

               3в -                                                         3в - 72 шт.;

               2в - 150 чел;                                         2в - 38 шт.;

               1в - 150 чел.                                          1в - 38 шт.

При определении степени защиты и количества сооружений принимаются БВУ с наименьшими по объему бетона (железобетона), трудоемкости работ, себестоимости на одного укрываемого.

Возможности стройиндустрии по выпуску бетона (железобетона0 для строительства БВУ - 400 м³/сут.

Согласно исходным данным для БВУ типов:

3в объем бетона составит 50,1 м³;

2в объем бетона составит 19,3 + 89,2 = 108,5 м³;

1в объем бетона составит 142,2 + 50,6 = 192,8 м³.

Общий объем бетона составит для БВУ типов:

3в - 50,1 ^. 72 = 3607,2 м³;

2в - 108,5 ^. 38 = 4123 м³;

1в - 192,8 ^. 38 = 7326,4 м³.

Общая стоимость возводимых БВУ:

3в - 72 ^. х - показатель стоимости неизвестен;

2в - 38 ^. 18,3 = 695, 4 руб;

1в - 38 ^. 16,0 = 608 руб.

Трудоемкость возведения БВУ:

3в - показатели неизвестны;

2в - 38 ^. 632 = 24016 чел/дн;

1в - 38 ^. 299 = 11362 чел/дн.

Определяем объем трудозатрат из расчета на одного укрываемого:

объем железобетона на одного укрываемого:

3в - 3607,3/7814 = 0,463 м³/чел.;

2в - 4123/7814 = 0,52 м³/чел.;

1в - 7326,4/7814 = 1,94 м³/чел.

стоимость затрат на одного укрываемого:

3в - показатели неизвестны;

2в - 695,4/5714 = 0,09 руб.;

1в - 608/5714 = 0,08 руб.

трудоемкость возведения БВУ на одного чел.:

3в - показатели неизвестны;

2в - 24016/7814 = 3,1 чел/дн;

1в - 11362/7814 = 1,5 чел/дн.

определяем емкость БВУ, возводимых за 1 сутки:

3в - 400/0,46 = 869,6 чел/сут;

2в - 400/0,52 = 769,1 чел/сут;

1в - 400/0,94 = 425,5 чел/сут.

определяем время строительства БВУ:

3в - 5714/869,6 = 8,9 сут;

2в - 5714/769,1 = 10,2 сут;

1в - 5714/425,5 = 18,4 сут.

Таким образом, исходя из проведенных расчетов можно сделать вывод, что наиболее целесообразно выбрать для укрытия НРС БВУ типа 2в. При выборе данного типа БВУ НРС будет укрыта в ЗС за 10,2 сут.

Первоочередные мероприятия первой очереди:

приводятся в готовность ЗС на ОЭ, продолжающих работу в военное время.

ускоренное строительство ЗС по планам текущего года.

Первоочередные мероприятия второй очереди:

приведение в готовность всех ЗС для укрытия населения;

приспособление подвалов и др. помещений под ПРУ;

Мероприятия, проводимые в последующем:

перевод стройиндустрии на выпуск строительных конструкций;

ускоренное строительство ЗС с упрощенным оборудованием и ПРУ по планам текущего года;

подготовка ПРУ для всего населения КГ - 24 ч; сельских НП - 48 ч.

Порядок разборки графика защиты НРС (на графике линии отмечены цифрами) следующий:

1 - численность НРС, укрытой в убежищах, отвечающих нормам ИТМ

N = 3000 чел. (1200 чел. в убежище с ΔР_ф = 2 кгс/см²; 1800 чел. в убежище с ΔР_ф = 1 кгс/см², см. табл.4.13)

Убежища приводятся в готовность при выполнении мероприятий первой очереди.

2 - численность НРС, укрытой в ПРУ
N = 2100 чел. (см. табл. 4.13).

ПРУ приводится в готовность при выполнении мероприятий первой очереди.

3 - численность НРС, укрытой в помещении, приспосабливаются под ПРУ

N = 1209 чел. (см. табл. 4.13).

4 - численность НРС, укрытой в убежищах, возводимых по плану текущего года с готовностью 50%

N = 486 чел. (4,3% от НРС численностью N_нрс=11300 чел., см. табл.4.13).

5 - численность НРС, укрытой в простейших укрытиях
N = 4991 чел. (см. табл. 4.13).

6 - численность НРС, укрытой в БВУ (срок строительства БВУ 10,2 сут.)

По мере строительства БВУ в них переводятся: НРС - в первую очередь из простейших укрытий; затем из помещений, приспособленных под ПРУ; из простейших ПРУ.

7 - численность НРС (неукрытой).

По мере укрытия НРС в убежищах численность неукрытой ее части уменьшается от 11300 чел. до 0 чел.

График наращивания защиты НРС приведен на рис. 3.8.

На данном графике, в зависимости от очередности наращивания защиты НРС (1-я очередь, 2-я очередь, в последующем) и численности населения определено время строительства БВУ (10,2 сут.) и наглядно показана динамика наращивания ИЗН для НРС города.

Выводы:

Главной причиной гибели большого количества людей из числа населения города является слабая защищенность населения города и пригородной зоны.

Для снижения потерь НРС и населения необходимо заблаговременно, в мирное время, наращивать степень защищенности населения города, особенно его пригородной зоны.

Как способ ИЗ принимаем строительство БВУ, которое закончится для НРС, согласно производственным возможностям, за 10,2 сут.

Пример 2. Прогнозирование инженерной обстановки                         на территории города при воздействии                                      обычных средств поражения

А. Исходные данные

Четыре самолета F-111 нанесли удар по машиностроительному заводу и прилегающему к нему жилому микрорайону. При этом два самолета атаковали завод, а два - микрорайон.

Возможный вариант боевой загрузки самолетов F-111: 24 ФАБ-750 или 6 ФАБ-3000. Рассмотрим  параметры территории бомбометания: площадь завода - 0,15 км², плотность застройки - 30 %, площадь микрорайона - 0,08 км². Численность рабочей смены на заводе - 3000 чел.

Характеристика защищенности рабочих показана на рис. 3.9, а общие данные и характеристика зданий объекта приведены в табл. 3.15.

На основе вышеприведенных данных, по рассмотренной ранее методике требуется оценить инженерную обстановку на машиностроительном заводе при воздействии ОСП, в частности ФАБ - 750 и ФАБ - 3000.

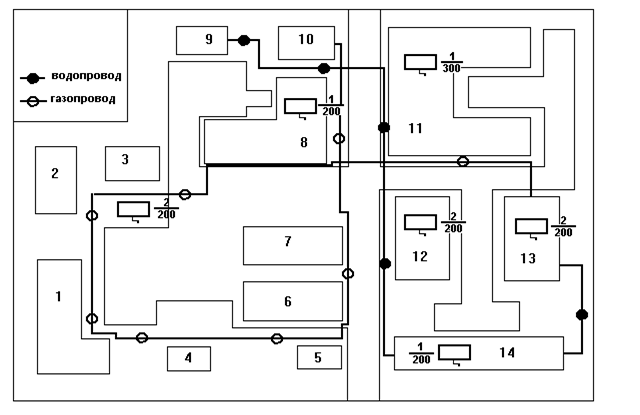

Рис. 3.9. План машиностроительного завода

Таблица 3.15

1. Общие данные и характеристика зданий объекта

Б. Решение

1. Определяем радиус разрушения одной бомбой указанного калибра

 ; м

,0 ,  м

где    d - толщина стены;

         d = 0,3 - железобетонной;

         d = 0,5 - кирпичной.

2. Определяем площадь разрушения от одной бомбы

S_ФАБ-750 = π · R² = 3,14 · 14,0² = 615 м²

S_ФАБ-3000 =  3,14 · 31² = 3018  м²

3. Определяем суммарную площадь разрушения на заводе при различных вариантах загрузки.

S_p^ФАБ-750 = 615 · 24 · 2 = 29520  м²

S_p^ФАБ-3000 = 3018 · 6 · 2 = 36216  м²

4. Определяем степень поражения завода.

    (степень разрушения сильная)

      (степень разрушения полная)

5. Определяем потери на заводе:

а) общие

б) санитарные

в) безвозвратные

6. Оцениваем инженерную обстановку на объекте

         Количество заваленных убежищ

= К × С = 6 × 0,4 » 3 уб.

         Количество разрушенных убежищ

= 3 : 5 = 0,4 » 1 уб.

         Количество заваленных укрытий

= К × С_i = 3 × 0,8 » 2укр.

         Количество разрушенных укрытий (подвалов)

= 3 : 4 = 1 укр.

Будем считать, что рабочие, укрывающиеся в этом подвале, оказались в завалах (600 : 3 = 200 чел.).

Протяженность завалов на маршрутах

L_зав = S_оэ × С = 0,15 × 0,4 = 0,06 км = 60 м,

из них высота завала более 0,5 м составляет

L^0,5_зав = 60 × 0,2 = 12 м.

Количество аварий на КЭС

N_КЭС = 0,15 × 12 = 1,8 » 2  аварии.

Исходя из проведенных расчетов объемы по основным работам приведены в табл.3.16.

Таблица 3.16

2. Объемы основных работ

7. Определяем трудозатраты (W_общ) и потребное количество личного состава и техники (N_л.с, N_т) для проведения ИСР.

 чел.-ч,

где 30; 50; 30 и 12 - нормативы на единицу объема.

  маш.-ч,

Лекция "Лекция 6" также может быть Вам полезна.

где 6; 2,5 и 10 - нормативы на единицу объема.

Принимаем что спасательные работы приказано провести в течение 10 ч, в одну смену.

Тогда:

 чел.

       ед.

Вывод: При воздействии ФАБ по объекту потери на заводе будут составлять: общие - 1338 чел., санитарные - 425 чел., и безвозвратные - 913 чел. Инженерная обстановка на заводе сложная (см. табл. 3.16). Для проведения ИСР необходима команда из 288 чел. и 4 ед. техники
