1. Четырехполюсники и их частотные свойства

1.1. Четырехполюсник

Полюсом называют вывод (контакт, клемму, зажим) электрической цепи, к которому что-либо подключается (источник сигнала, нагрузка, другая цепь). Электрические цепи классифицируют по числу полюсов на:

- двухполюсники (сопротивление, индуктивность, емкость, идеальные и реальные источники сигнала, полупроводниковый диод);

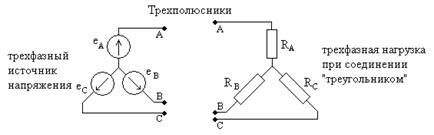

- трехполюсники (например, трехфазный источник напряжения без нейтрали, трехфазная нагрузка при соединении «треугольником» на рис. 1.1, биполярный транзистор);

- четырехполюсники (усилители сигналов, фильтры).

Значительно реже возникают цепи с большим числом полюсов.

Рис. 1.1

Рекомендуемые материалы

FREE

Маран Программная инженерия

Программная инженерия

Курсовой проект по деталям машин под ключ

Детали машин (ДМ)

11000 8999 руб.

-38%

Высшая математика колекция

Высшая математика

400 249 руб.

Четырехполюсником называют электрическую цепь с четырьмя полюсами, разделенными на пару входных и пару выходных полюсов, как показано на рис. 1.2. Входные полюсы обычно изображаются сле-

Рис. 1.2 ва и имеют индекс 1, а вы-

ходные – справа с индексом 2. Входной и выходной токи чаще всего обозначают втекающими в четырехполюсник.

Различают линейные (содержащие только линейные элементы) и нелинейные (в состав которых входит хотя бы один нелинейный элемент) четырехполюсники (рис.1.3).

Рис. 1.3

Свойства линейных четырехполюсников рассматривают при гармонических воздействиях (это простые сигналы, расчет которых удобно проводить методом комплексных амплитуд).

В линейном четырехполюснике при гармоническом воздействии все токи и напряжения являются также гармоническими с той же частотой, а их амплитуды и начальные фазы зависят от частоты воздействия. В этом случае свойства цепи описывают частотными характеристиками – зависимостями от частоты входного сигнала различных характеристик, например:

- входного и выходного сопротивлений или проводимостей;

- коэффициентов передачи или обратной связи по току или напряжению;

- коэффициента передачи мощности;

- сопротивлений (проводимостей) прямой передачи или обратной связи.

1.2 Входное и выходное сопротивления

четырехполюсника

В качестве частотных характеристик рассматриваются входное и выходное сопротивления как функция частоты сигнала. По определению при заданном сопротивлении нагрузки четырехполюсника , подключенной к его выходу,

. (1.1)

Выходное сопротивление определяется при известном внутреннем сопротивлении источника входного сигнала ,

. (1.2)

Знание этих характеристик необходимо при анализе возможностей подключения к четырехполюснику реального источника сигнала и нагрузки.

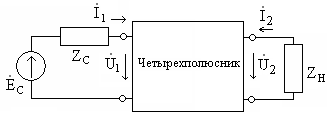

Рассмотрим четырехполюсник с подключенными к нему реальным источником напряжения с внутренним сопротивлением и нагрузкой , как показано на рис. 1.4.

Рис.1.4

Эквивалентная схема вход-ной цепи четырехполюсника показана на рис. 1.5, где - входное сопротивление четырехполюсника. Если необходимо обеспечить максимум амплитуды входного напряже- Рис. 1.5

ния , то по закону Ома полу-

чим

. (1.3)

Представляя и , можно записать

. (1.4)

Для идеального источника напряжения и входное напряжение равно ЭДС источника. Если обеспечить условие максимума по ,

, (1.5)

то из (1.4) следует

. (1.6)

и при условии входное напряжение четырехполюсника станет больше ЭДС источника сигнала.

Это обусловлено резонансными явлениями во входной цепи, которые будут рассматриваться в дальнейшем.

Для обеспечения максимума мощности , потребляемой четырехполюсником от источника сигнала, из общего выражения

, (1.7)

где - комплексно сопряженная амплитуда входного тока, получим

, (1.8)

где - комплексно-сопряженная ЭДС источника, а - оператор вычисления реальной части числа. С учетом того, что произведение комплексно-сопряженных чисел равно квадрату их модуля,

, (1.9)

в результате получим

. (1.10)

Из полученного выражения нетрудно получить условие максимума потребляемой четырехполюсником (рис. 3.6) мощности (условие согласования источника сигнала с четырехполюсником),

(1.11)

Аналогичный анализ можно провести и для выходной цепи четырехполюсника. В соответствии с теоремой об эквивалентном источнике напряжения (повторите этот материал) эквивалентная схема выходной цепи схемы рис. 1.4 имеет вид, показанный на рис. 1.6а, где и - эквивалентные ЭДС и внутреннее сопротивление активного двухполюсника, показанного на рис. 1.6б, а .

Рис. 1.6

Мощность в нагрузке аналогично (1.10) равна

, (1.12)

где и . В результате нетрудно получить условие передачи максимума мощности от источника сигнала через четырехполюсник в нагрузку (условие согласования четырехполюсника с нагрузкой),

(1.13)

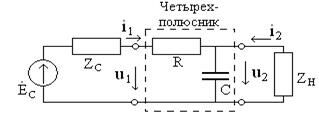

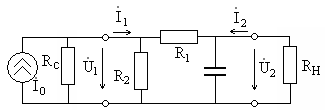

В качестве примера рассмотрим цепь на рис. 1.7, в состав которой входят источник входного сигнала (реальный источник гармонического напряжения с комплексной амплитудой , внутренним сопротивлением и частотой ), RC - четырехполюсник и нагрузка .

Рис. 1.7

Схема цепи для определения входного сопротивления нагруженного четырехполюсника показана на рис. 1.8. Величина определяется выражением

Рис. 1.8

При активной нагрузке , умножая числитель и знаменатель дроби на комплексно-сопряженный множитель, получим

модуль входного сопротивления равен

а активную и реактивную составляющие можно записать в виде

На рис. 1.9 приведены зависимости от частоты модуля и активной составляющей входного сопротивления четырехполюсника при кОм и нФ.

Рис. 1.9

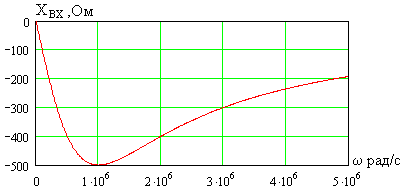

На рис. 1.10 показана зависимость от частоты реактивной составляющей входного сопротивления четырехполюсника.

Рис. 1.10

Как видно, входное сопротивление четырехполюсника существенно изменяется в выбранном диапазоне частот и имеет емкостный характер. Модуль и активная составляющая сопротивления уменьшаются с ростом частоты от значения при до на бесконечной частоте (на высоких частотах емкость шунтирует нагрузку).

Рассмотрим, каким должно быть внутреннее сопротивление источника сигнала, чтобы обеспечить передачу максимума мощность в четырехполюсник на частоте рад/с.

В этом случае входное сопротивление четырехполюсника равно Ом. Тогда в соответствии с (1.11) источник сигнала должен иметь внутреннее сопротивление равным Ом. Характер трехмерной зависимости мощности от активной и реактивной составляющих входного сопротивления четырехполюсника в соответствии с (1.10) при В показан на рис. 1.11. Максимум имеет место при условии (1.11).

Рис. 1.11

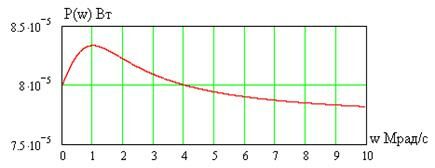

Подставляя в (1.10) выражения для активной и реактивной составляющих для цепи рис. 1.7, получим зависимость потребляемой четырехполюсником мощности от частоты сигнала. Она показана на рис. 1.12 при В и Ом.

Рис. 1.12

Как видно, на частоте рад/с, когда Ом и выполняется условие согласования (1.11), имеет место максимум потребляемой четырехполюсником мощности.

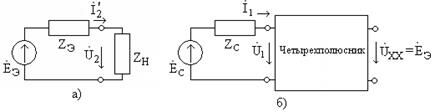

Рассмотрим выходное сопротивление четырехполюсника рис. 1.7, для этого рассмотрим цепь на рис. 1.13а. В соответствии с теоремой об эквивалентном источнике ее можно заменить эквивалентным реальным источником напряжения, показанным на рис. 1.13б. Эквивалентная ЭДС равна напряжению холостого хода цепи рис. 1.13а, , а эквивалентное сопротивление равно сопротивлению цепи рис. 1.13а при выключенном источнике, как показано на рис. 1.14. Сопротивление и есть внутреннее сопротивление четырехполюсника.

Рис. 1.13

Для цепей на рис. 1.13а и рис. 1.14 нетрудно получить параметры эквивалентного источника рис. 1.13б. Его ЭДС и внутреннее сопротивление равны

Рис. 1.14

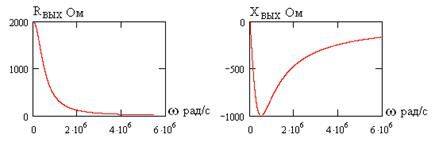

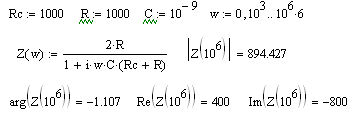

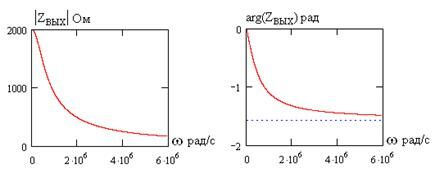

На рис. 1.15 показана программа MathCAD для расчета значений выходного сопротивления , на рис. 1.16 приведены зависимости от частоты модуля и аргумента , а на рис. 1.17 – его активной и реактивной составляющих при кОм, кОм и нФ.

Рис. 1.15

Рис. 1.16

Рис. 1.17

Как видно, модуль выходного сопротивления максимален на постоянном токе и быстро падает с ростом частоты. Выходное сопротивление всегда имеет емкостный характер. На частоте рад/с Ом и Ом.

Для обеспечения максимальной мощности в нагрузке ее сопротивление должно удовлетворять условию (1.13). Проведите самостоятельно анализ, аналогичный показанному на рис. 1.11.

Входное и выходное сопротивления (проводимости) четырехполюсника являются важными его характеристиками, необходимыми для анализа передачи сигнала от источника в четырехполюсник и далее в нагрузку.

1.3. Комплексный коэффициент передачи

Комплексный коэффициент передачи по напряжению определяется выражением

, (1.14)

аналогично вводятся в рассмотрение комплексный коэффициент передачи тока

(1.15)

и коэффициент (не комплексный) передачи мощности

, (1.16)

где - мощность, потребляемая четырехполюсником, а - мощность, передаваемая в нагрузку. Для расчета коэффициентов передачи необходимо при заданном источнике входного сигнала определить комплексные амплитуды входного и выходного напряжений, токов или мощностей.

В качестве примера рассмотрим четырехполюсник, схема которого показана на рис. 1.12, и определим его комплексный коэффициент передачи напряжения вида (1.14).

Подключим на вход четырехполюс- Рис. 1.18

полюсника идеальный

источник напряжения с ЭДС , как показано на рис. 1.13, и воспользуемся методом узловых напряжений. В цепи имеется два узла и необходимо определить единственное узловое напряжение . Выражая через токи ветвей и используя первый закон Кирхгофа, получим уравнение метода узловых напряжений:

Рис. 1.19

После алгебраических преобразований получим

Тогда по Закону Ома можно определить выходное напряжение

Подставляя выражение для , с учетом получим

Тогда комплексный коэффициент передачи четырехполюсника по напряжению равен

Как видно, - комплексная функция частоты сигнала,

ее называют комплексной частотной характеристикой (КЧХ). Графически она отображается линией в трехмерном пространстве (ось и две оси для отображения комплексного числа), что неудобно практически.

На плоскости КЧХ изображается в виде годографа. Для его построения заданный интервал частот разбивается с равномерным шагом, для каждого значения частоты вычисляются и отображаются на комплексной плоскости по осям абсцисс и ординат соответственно действительная и мнимая составляющие комплексного коэффициента передачи.

Пример годографа КЧХ цепи на рис. 1.18 при кОм, мГн и нФ показан на рис. 1.20. Стрелка показывает направление увеличения частоты входного сигнала. На частоте

величина действительна, а точка годографа расположена на оси абсцисс.

Рис. 1.20

1.4. Амплитудно-частотная и фазочастотная

характеристики четырехполюсника

Комплексный коэффициент передачи четырехполюсника можно представить в показательной форме,

, (1.17)

где - его модуль, а - аргумент.

Амплитудно-частотная характеристика (АЧХ) представляет собой зависимость модуля комплексного коэффициента передачи от частоты. Она представляет собой отношение амплитуд или действующих значений выходного сигнала к входному.

Фазочастотная характеристика (ФЧХ) – это зависимость от частоты аргумента комплексного коэффициента передачи. Она представляет собой сдвиг фаз между выходным и входным сигналами.

Обычно выражение для представляет собой дробь с комплексными числителем и знаменателем, которую необходимо представить в виде

. (1.18)

Тогда модуль частного (дроби) равен частному модулей числителя и знаменателя,

, (1.19)

а ее аргумент – разности аргументов числителя и знаменателя,

. (1.20)

Аргумент комплексного числа определяется выражением

(1.21)

Численные значения АЧХ безразмерны, а ФЧХ измеряется в угловых единицах (радианах или градусах).

В инженерной практике широко используется измерение АЧХ в децибелах (дБ). Если рассматриваются модули коэффициентов передачи напряжения или тока, то их значение в децибелах равно

. (1.22)

Если же речь идет о коэффициенте передачи мощности , то

. (1.23)

Логарифмическая мера АЧХ весьма удобна при анализе четырехполюсников. Если , то получим, что дБ и амплитуда сигнала не меняется при прохождении через четырехполюсник. Если , то и происходит усиление сигнала, а если наоборот, то и наблюдается ослабление (затухание) сигнала. Основным достоинством логарифмической меры является возможность отображать графически широкий диапазон изменения АЧХ от маленьких величин или дБ до больших значений или дБ.

Измерение коэффициентов передачи в децибелах удобно при их перемножении, например, при каскадном соединении согласованно нагруженных четырехполюсников (эти вопросы рассматриваются в дальнейшем), при этом значения в децибелах будут складываться.

Определим АЧХ и ФЧХ цепи, показанной на рис. 1.12. Для найденного комплексного коэффициента передачи по напряжению модуль (АЧХ) и аргумент (ФЧХ) соответственно равны

где

На рис. 1.21 показан график АЧХ четырехполюсника, показанного на рис. 1.18 при кОм, мГн и нФ. Максимум АЧХ имеет место на частоте , в чем нетрудно убедиться, взяв производную и приравняв ее нулю. На рис. 1.22 приведен график ФЧХ четырехполюсника.

Рис. 1.21

На частотах ФЧХ , то есть выходное

напряжение опережает по фазе входное, а если , то наоборот. На частоте сдвиг фаз между этими напряжениями равен нулю (они синфазны).

Рис. 1.22

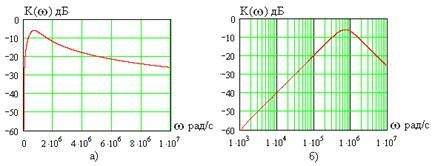

На рис. 1.23а показана та же АЧХ, что и на рис. 1.15, но в децибелах, а на рис. 1.23б – еще и в логарифмическом масштабе по оси частот. Как видно, переход к логарифмическим масштабам по оси ординат (дБ) и оси частот позволяет разборчиво представить АЧХ в широком диапазоне значений. Недостатком подобных графиков является искажение формы кривых по сравнению с равномерным масштабом на рис. 1.21.

Рис. 1.23

1.5. Схемотехническое моделирование

Рассмотрим применение пакета программ схемотехнического моделирования MicroCAP7 для анализа частотных характеристик четырехполюсников.

Пример моделируемой цепи показан на рис. 1.24. Проведите расчет ее частотных характеристик при кОм и нФ.

На рис. 1.25 представлены

зависимости от частоты модуля и аргумента входного сопротив-

Рис. 1.24 ления, модуль сопротивления за-

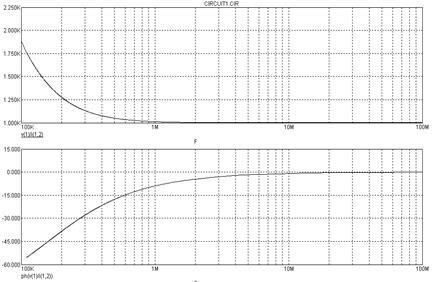

дается выражением , а аргумент – функцией . Вычислите значения этих характеристик на частоте 200кГц и сравните с результатами моделирования.

Рис. 1.25

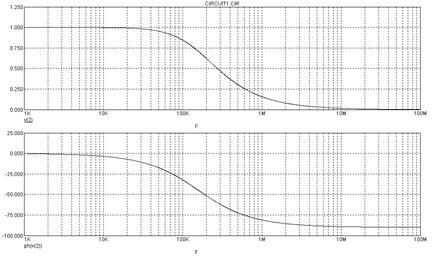

На рис. 1.26 показаны зависимости от частоты модуля (АЧХ) и аргумента (ФЧХ) комплексного коэффициента передачи цепи рис. 1.24.

Рис. 1.26

Схемотехническое моделирование в режиме «AC Analysis» позволяет получить различные частотные характеристики исследуемой цепи.

Рассмотрим модель той же цепи, но с подключенной нагрузкой кОм (рис. 1.27). На рис. 1.28 показаны результаты моделирования АЧХ (в децибелах) и ФЧХ в режиме «Stepping» при изменении от 1 кОм (верхняя кривая) до 200 Ом (нижняя кривая) с одинаковым шагом 200 Ом.

Рис. 1.27

Рис. 1.28

Как видно, моделирование позволяет исследовать влияние параметра цепи на частотные характеристики с целью, например, выбора его оптимального значения.

1.6. Задания для самостоятельного решения

Задание 1.1. Определите входное сопротивление четырехполюсника, показанного на рис. 1.29. Получите формулы для его модуля и аргумента, активной и реактивной составляющих. С помощью пакета программ MathCAD постройте графики для кОм и мГн при отсутствии нагрузки () и при ее наличии ( кОм).

Рис. 1.29

Задание 1.2. Для цепи рис. 1.30 при кОм,

мГн и кОм на частоте рад/с определите, при каком комплексном сопротивлении реального источника сигнала в нагруженный четырехполюсник будет передана максимальная мощность. Вычислите величину этой мощности при ЭДС источника напряжения В.

Рис. 1.30

Задание 1.3. Для четырехполюсника с подключенным источником напряжения с ЭДС В и Ом, показанного на рис. 1.31, определите выходное сопротивление, используя теорему об эквивалентном источнике. Получите формулы для его модуля и аргумента, активной и реактивной составляющих. С помощью пакета программ MathCAD постройте соответствующие графики для кОм и мГн.

На частоте рад/с определите, при каком комплексном сопротивлении нагрузки , подключенной к четырехполюснику рис. 1.31, в нее будет передана максимальная мощность.

Рис. 1.31

Задание 1.4. Рассчитайте входную и выходную проводимости показанного на рис. 1.32 четырехполюсника, рассмотрите ее в диапазоне частот при кОм, нФ, мА,Ом и кОм. Постройте соответствующие графики.

Рис. 1.32

Информация в лекции "79 Юридические лица как субъекты правоотношений" поможет Вам.

Задание 1.5. Рассчитайте комплексный коэффициент передачи и постройте годографы КЧХ четырехполюсников, схемы которых показаны на рис. 1.33. Определите их АЧХ и ФЧХ, постройте их графики.

Рис. 1.33

Задание 1.6. Выполните задания 1.1-1.5 методом схемотехнического моделирования. Сравните полученные результаты с расчетными. Сравните АЧХ в линейном масштабе и в децибелах, оцените их преимущества и недостатки.
