батареи в аварийном режиме.

– Максимальное напряжение на шинах оперативного постоянного тока.

U_mах=1,05 ·Uн, то есть 1,05∙ 220 =231 В.

–Минимально допустимое напряжение на электромагните включения выключателей РУ–6кВ – U_min=187В (определяющий параметр для определения емкости аккумулятор­ ной батареи);

– При включении наиболее мощного привода напряжение на шинах, питающих устройства релейной защиты и автоматики (РЗА) и телемеханики, не должно быть ниже 0.8·U_н , то есть 0,8·220 =176 В.

–Эксплуатация аккумуляторов в батарее производится в режиме постоянного подзаряда;

– Температура аккумуляторного помещения +20 °С.

Количество элементов в батарее:

шт, (А.5)

где n – число элементов в батарее; U_{элемента} – номинально напряжение элемента, U_{элемента} =2В.

Напряжение постоянного подзаряда 2,35В при температуре окружающей среды 20°С.

Количество элементов определяем по следующей формуле (А.5):

.

Принимаем 100 элемент (100 моноблоков по 2В) Конечное напряжение на элементе:

В, (А.6)

_{где UK –} Конечное напряжение на элементе_{, В; Umin – минимально допустимое} напряжение на электромагните включения выключателей РУ –35кВ.

Получаем:

.

Приведенная емкость (к одному часу):

(А.7)

где I*_{разряда} принимаю по графику нагрузки (см. рисунок 2.5), то есть

.

Емкость одного часа равна току на одном часу.

Коэффициент увеличения емкости батареи для обеспечения отдаваемой мощности (80 %) в конце срока службы батареи:

(80), (А.8)

где K₁ – коэффициент увеличения емкости батареи для обеспечения отдаваемой мощности (80 %) в конце срока службы

Таким образом:

С_расч = С_прив К_1. (А.9)

где С_расч – расчетная емкость аккумуляторной батареи, Ач;

Получаем:

С = 39,23 ∙ 1,25 = 49,04 Ач.

Приведенное время разряда:

(А.10)

где t – приведенное время разряда.

Получаем:

мин.

По каталогу для варианта с U_K = 1,8 при Т = 20°С, для времени разряда 60 минут (расчетная величина – 50,03 мин.), для тока 47,45 А определим требуемый тип аккумуляторной батареи, а именно ОР 9 OLDHAM.

Вывод: Аккумуляторная батарея типа ОР 9 OLDHAM , состоящая из 100 элементов, обеспечит напряжение на нагрузке в соответствии с заданными исходными данными.

Выбор зарядно – подзарядного устройства аккумуляторной батареи

Расчетная мощность подзарядного агрегата Р_разрзпу,Вт определяется по формуле:

, (А.11)

где U_зар–напряжение заряда, В; I_зар – зарядный ток батареи, А.

Напряжение заряда зарядно–подзарядного агрегата U_зap, В определяется по формуле:

U_зap= n 2,15 + (2 + 3), (А.12)

где n – полное число элементов батареи; п=100 шт.

U_зар=100 ∙ 2,15 + 5 = 220В. (А.13)

Зарядный ток батареи I_зар, А определяем по формуле:

I_зар=0,1∙С₂₀, (А.14)

где С₂₀ – емкость аккумуляторной батареи, при температуре в аккумуляторной равной +20 °С.

I_зар=0,1∙219= 21.9А.

Согласно формуле (А.11) определяем мощность зарядно–подзарядного устройства:

Р_зарЗПУ=220∙(21.9+ 10,45) = 7117Вт.

В качестве зарядно–подзарядного устройства выбираем выпрямительный агрегата типа НРТ–40.220.Технические характеристики НРТ–40.220 приведены в таблице А.2.

Таблица А.2 – Характеристики НРТ – 40.220ШЕ+НР18.48ШЕ

Выбор трансформаторов собственных нужд

Состав потребителей собственных нужд подстанции зависит от типа подстанции, мощности трансформаторов, типа электрооборудования. Наименьшее количество потребителей собственных нужд на подстанциях выполненных по упрощенным схемам, без постоянного дежурства персонала. Потребители собственных нужд подстанции делятся на ответственные и неответственные. К первым относятся электроприёмники системы охлаждения трансформаторов, аварийное освещение, система пожаротушения, система подогрева выключателей и приводов, система связи и телемеханики.

Мощность трансформаторов собственных нужд выбирается по нагрузкам собственных нужд с учетом коэффициентов загрузки и одновременности, при этом учитывается летние и зимние нагрузки, а также нагрузка в период ремонтных работ на подстанции. Предельная мощность каждого трансформатора собственных нужд должна быть не более 630 кВ∙А. Два трансформатора собственных нужд устанавливаются на всех двух трансформаторных подстанциях 35–750 кВ.

Определяем основные нагрузки собственных нужд подстанции 110–35–6 кВ. Основные нагрузки собственных нужд подстанции приведены в таблице А.3.

Таблица А.3 – Нагрузка собственных нужд

Таблица А.4– Определение мощности собственных нужд

Расчётная мощность собственных нужд определяется по формуле: стр 475[1]

Определяем расчётную мощность собственных нужд.

, (А.15)

(S_cн)_pacч = кВА.

Определяем мощность трансформатора собственных нужд.

(S_тсн)_расч=(0,8–1.2)∙(S_СН)_расч, (А.16)

(S_тсн)_расч = 1,2 ∙ 59,54= 71,448 кВА.

С учетом коэффициента спроса 0,7 для рассматриваемой подстанции принимаем два ТСН типа ТМГ–100 кВА 6/0,4 кВ с предохранителями ПКТ – 10.

ПРИЛОЖЕНИЕ Б (ОБЯЗЯТЕЛЬНОЕ)

Расчет заземления и молниезащиты подстанции

Все металлические части электроустановок, нормально не находящиеся под напряжением но могущие оказаться под напряжением из – за повреждения изоляции, должны надежно соединяться с землей.

По назначению заземления делятся на защитное и рабочее заземление.

Рабочим заземлением называется заземление, предназначенное для создания нормальных условий работы электрических аппаратов или установок.

Для выполнения всех заземлений используют одно заземляющее устройство.

Для выполнения заземления используют естественные и искусственные заземлители.

В качестве естественных заземлителей используются водопроводные трубы, металлические трубопроводы, проложенные в земле, за исключением трубопроводов горючих жидкостей и газов; металлические и железобетонные конструкции зданий и т.п.

В качестве искусственных заземлителей применяют круглую прутковую сталь диаметром не менее 10 мм, полосовую сталь толщиной не менее 4 мм и сечением не менее 48 мм².

Расчет заземляющего устройства

Количество заземлителей определяется расчетом в зависимости от необходимого сопротивления заземляющего устройства или допустимого напряжения прикосновения. Размещение искусственных заземлителей производится таким образом, чтобы достичь равномерного распределения электрического потенциала на площади, занятой оборудованием. Для этой цели на территории ОРУ прокладывают заземляющие полосы вдоль рядов оборудования и в поперечном направлении, т. е. образуется заземляющая сетка, к которой присоединяется заземляемое оборудование.

Согласно ПУЭ заземляющие устройства электроустановок напряжением выше 1 кВ сети с эффективно заземленной нейтралью выполняются с учетом сопротивления Rз0.5 Ом или допустимого напряжения прикосновения.

Сложный заземлитель заменяется расчётной квадратной моделью при условии равенства их площадей S, общей длины горизонтальных проводников, глубины их заложения t, числа и длины вертикальных заземлителей и глубины их заложения.

Вертикальные электроды размещены по периметру подстанции через 5 метров.

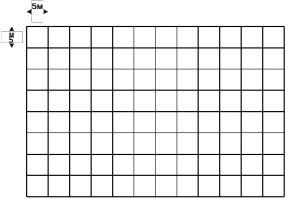

Рисунок Б.1 Модель заземлителя

В расчётах многослойный грунт представляется двухслойным: верхний толщиной h₁ с удельным сопротивлением p₁, нижний с удельным сопротивлением p₂. Глубина заложения заземляющего устройства t=0,5–0,7м, длина вертикального заземлителя lв=3–5м, принимаем lв=5м: расстояние между горизонтальными заземлителями а=5м.
