Печь для отжига опаловых нанокомпозитов в вакууме

ВУЗ Московский государственный технический университет им. Н. Э. Баумана
Семестр 11 семестр
Предмет Системы автоматического управления (САУ) (МТ-11)
Категория Курсовые проекты
Дата 22 декабря 2017 в 10:22 Размер 1,4 Mb
Просмотров 117 Скачиваний 0
Качество Качество не указано Комментариев 0
Рейтинг
-/5
Автор zzyxel 4,67/5
Цена 800.00 руб. Покупок 0
Жалоб Не было ни одной удовлетворённой жалобы на этот файл.
Файл проверен администрацией в том числе на вирусы с помощью EsetNod32.
Описание файла:
Курсовая работа по САУ 2010-го года (сдана и защищена)

СИСТЕМА  АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ УНИВЕРСАЛЬНОЙ ВАКУУМНОЙ УСТАНОВКИ ФОРМИРОВАНИЯ ТОНКИХ ПЛЕНОК РАЗЛИЧНЫМИ МЕТОДАМИ.



2010г.

Содержание




Техническое задание


Введение

1

Описание процессной модели

2

Сервисные функции

3

Коррекция цели

3

Описание комплексной принципиальной схемы

4

Исполнительные элементы системы и датчики


7

Заключение

13

Список литературы

14






ЗАДАНИЕ

на курсовой проект по системам автоматического управления оборудования электронных технологий.


Тема проекта: «СИСТЕМА  АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ УНИВЕРСАЛЬНОЙ ВАКУУМНОЙ УСТАНОВКИ ФОРМИРОВАНИЯ ТОНКИХ ПЛЕНОК РАЗЛИЧНЫМИ МЕТОДАМИ»


  • Проработать описание работы машины, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.
  • Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.
  • Описать механический, энергетический и информационный интерфейс компонентов машины. Дать техническое задание и техническое предложение на САУ и основные элементы машины.
  • Разработать принципиальную электрическую схему элемента САУ или САУ в целом.


Содержание графической части.

Процессная модель машины..................................................1 л.

Комплексная принципиальная схема....................................2 л.

Схема соединений...................................................................1 л.

Экран монитора.......................................................................1л


Содержание расчетно-пояснительной записки.

  • Введение.
  • Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
  • Техническое задание и техническое предложение на систему управления машины по приведенной в приложении 1 форме.
  • Описание комплексной принципиальной схемы ФС. Обоснование структурно-компоновочного решения, выбор и согласование уровней потоков элементов.
  • Документы, сопровождающие комплексную принципиальную схему:
    • перечень элементов ПЭ;
    • перечень потоков и сигналов ПС;
    • технические задания на основные подсистемы и узлы машины ТЗ.
  • Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов ОЭ.
  • Расчет и описание принципиальной электрической схемы.
  • Заключение.

 Введение


Производственное оборудование становится всё более автоматизированным во многих сферах его применения. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

При конструировании необходимо :

  • внимательно изучить и продумать все возможные варианты применения САУ в данной конструкции и выбрать оптимальный из этих вариантов, как по цене, так и по сложности изготовления и эксплуатации;
  • обеспечить проектируемое оборудование более высоким сроком службы, то есть, чтобы его физическое и моральное старение настало как можно позже (для этого в конструкцию изделия заранее закладывают модули, которые легко можно заменить или доработать).

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.


Задачи проекта состоят в:

  • распределении функций машины между различными компонентами и обоснование этих функций;
  • постановке четких технических заданий перед разработчиками отдельных компонентов;
  • выполнении технической документации на электронные компоненты.


Для упрощения работы оператора и повышения производительности предложен вариант полностью автоматизированной установки вместо существующей установки с ручным управлением.

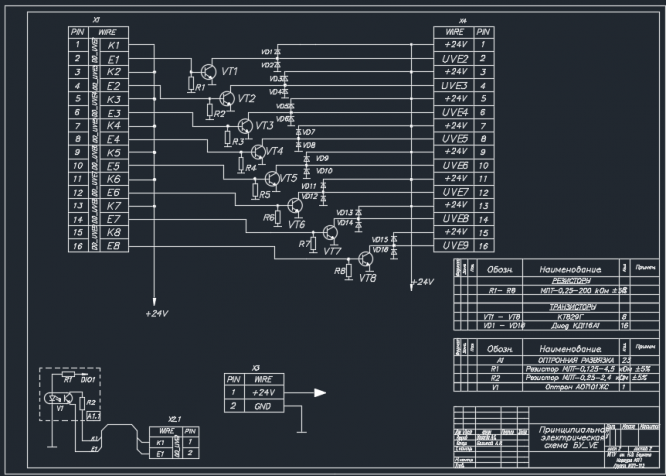

Курсовой проект выполнен в объеме 4-х листов А3 и расчетно-пояснительной записки. На первом листе приведены алгоритм работы регулятора напряжения разряда и тока термокатода, таблица процессов. На втором и третьем листах - комплексная принципиальная схема установки : механика, энергообеспечение, системы автоматического и ручного управления. На четвертом листе - принципиальная электрическая схема регулятора давления. В расчетно-пояснительной записке приведены необходимые пояснения и расчеты, отражены принципы построения СУ установки, даны описания листов проекта.







Данный файл также доступен в разделе "курсовые/домашние работы", в предмете "системы автоматического управления (сау) (мт-11)" в общих файлах.
