Практическое занятие
Практическое занятие 2 (8 часов)
Тема: Проектирование и расчет системы водоотведения
Выполняемые работы:
1. Изучить основные теоретические положения по тематике практических занятий
2. Произвести расчеты
На плане следует показать выпуски от стояков до смотровых колодцев из дворовой сети. Длину выпуска (от стены здания) принимают равной 3—5 м. На выпусках указывают диаметр, длину и уклон труб.
Диаметры стояков принимают: 50 мм при расходах 0,8; 1,21 и 1,4 л/с и угле присоединения к ним поэтажных отводов соответственно 90; 60 и 45°, 100 мм при расходах 4,3; 6,4 и 7.4 л/с (отводах диаметром 50 мм) или 3,2; 4,87 и 5,5 л/с (отводах 100 мм).
Для поворота стояка на выпуск применяют пологое колено или два отвода по 135°. На разрезе по выпуску должны быть указаны: смотровой колодец, его номер, глубина, отметки лотка труб, поверхности земли и пола подвала, а также диаметр, длина и уклон выпуска. Нормальный уклон 0,035 для d=50 мм и 0,02 для d== 100 мм.
Канализационные выпуски проверяют на выполнение условия, при этом наполнение h/d должно быть не менее 0,3 и не более 0,5, а скорость движения жидкости — не менее 0,7 м/с.
Рекомендуемые материалы
Определяется расход по формуле qK-5qo(K)a и табл. 2.4.
Для ориентировочных расчетов qK—qe +1.6 л/с (где qB — по формуле 1).

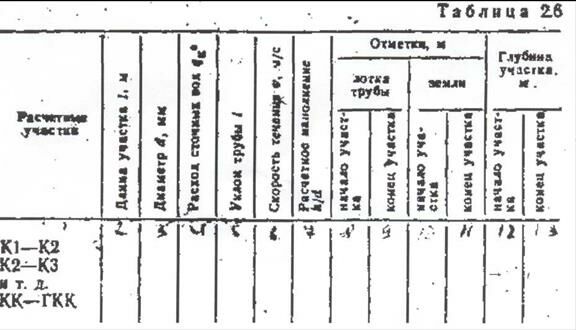

Расчеты заносят в таблицу 2.6.
Практическое занятие 3 (8 часов)
Тема: Системы водяного отопления. Системы парового отопления.
Выполняемые работы:
1.Изучить основные теоретические положения по тематике практических занятий
2.Решить задачи

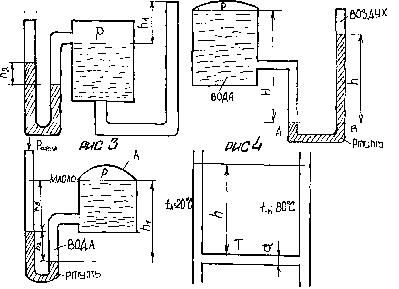

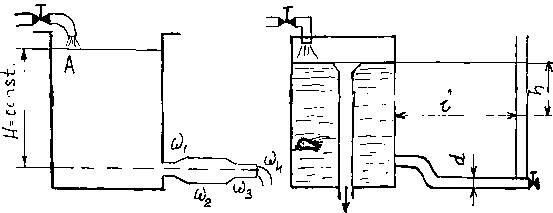

Задача 1. Две вертикальные трубы центрального отопления соединены горизонтапьным участком , на котором установлена задвижка диаметром d. Температура воды в правой вертикальной трубе tn = 80 С , а в левой - tn = 20 С. Найти разность суммарных давлений на задвижку справа и слева . Высота воды в вертикальных трубах h над уровнем горизонтальной трубы.
АВ в месте ее крепления к цилиндрической части последнего. Внутреннее давление в котле р = ЗО«1О Н/м 3 , диаметр цилиндрической части котла D = 2 м.
Задача 2. Найти потери давления на трение при движении воды с температурой t = 20 ° С в стальной цельносварной трубе , бывшей в употреблении , с внутренним диаметром d = 0,500 м . Расход воды
Q = 0,60 м3/ с , длина трубы l = 500 м .
Задача 3. Вода при температуре t = 20 ° С протекает в количестве
Q=800 л/мин в горизонтальной трубе кольцевого сечения, состоящей из двух концентрических оцинкованных стальных труб. Внутренняя труба имеет наружный диаметр d = 100 мм, а наружная труба имеет внутренний диаметр D = 120 мм .Найти потери напора на трение на длине трубы 1 = 500 м .
Рекомендуемая литература
1. Тихомиров К.В., Сергиенко З.С. Теплотехника, теплоснабжение и вентиляция: Учебник для вузов. – М.: Стройиздат, 1991. – 475 с., ил
2. Внутренние санитарно-технические устройства в 3 ч. Ч.1. Отопление. Ю.Н.Саргин и др. / Под редакцией И.Г.Староверова и Ю.И.Шиллера. 4-е изд.
– М.: Стройиздат, 1989. – 346 с., ил. (Спр. Проект.)
Практическое занятие 4 (6 часов)
Ещё посмотрите лекцию "Психокоррекционная работа по преодолению нарушений и развитию эмоционально-волевой сферы лиц с нарушениями речи" по этой теме.
Тема: Естественная вентиляция, аэрация зданий. Системы механической вентиляции.
Выполняемые работы:
1. Изучить основные теоретические положения по тематике практических занятий
2. Произвести расчеты по примерам
Пример 1. Рассчитать воздуховоды системы естественной вытяжной вентиляции, обслуживающей врачебные кабинеты двухэтажного здания поликлиники. Воздух удаляется из верхней зоны помещения на высоте 0,5м от потолка. Высота этажей, включая толщину перекрытия 3,3м. Высота чердака под коньком крыши 3,6м.
Пример 2. Рассчитать калориферную установку для нагревания воздуха в количестве L = 28000 м3/ч с начальной температурой tн= ––18ОС до конечной требуемой tк= +20ОС. Теплоноситель – вода tг= 150ОС и tо= 70ОС.
