Вспомогательные элементы приспособлений
Вспомогательные элементы приспособлений.

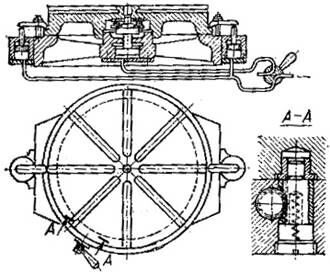

Делительные устройства.
Эти устройства являются наиболее ответственными в делительных приспособлениях, от них зависит точность деления при позиционной обработке.
Фиксаторы представляют собой стержни различной формы, которые монтируются на неподвижной части приспособления – корпусе. Перед началом обработки стержень заводится в одно из отверстий в подвижной (поворотной) части и жестко фиксирует ее относительно корпуса.
Управление фиксатором осуществляется вручную или автоматически.
Фиксаторы выполняются с цилиндрической, конической и призматической частью. Материал – сталь 45 с HRC 40…45 и сталь 20Х с HRC 55…60.
Делительный устройства работают по двум схемам:
- С радиальным фиксатором.
Свойства:
- малые осевые габариты, но большие радиальные;
- повышенная точность деления;
Рекомендуемые материалы
- низкая технологичность.
- С осевым фиксатором.
Информация в лекции "20 Стиль 60-х годов в одежде" поможет Вам.
Свойства:
- малые радиальные и большие осевые габариты;
- точность деления меньше, чем радиальной схемы;
- высокая технологичность;
Эта схема наиболее широко применяется.
