Вакуумные приводы
Вакуумные приводы
Вакуумный привод – применяется для закрепления деталей, которые могут быть повреждены от действия сосредоточенных усилий.
рост – остаточное давление в камере
Основной недостаток – вакуумные насосы чувствительны к загрязнению воздуха.
Принцип действия вакуумного привода
Рекомендуемые материалы

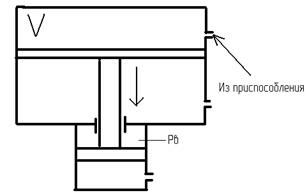

Устройство для создания вакуума
от цеховой магистрали
Определение силы на штоке диафрагменного привода.
Усилие на штоке изменяется по мере его движения, т.к. на определенном участке перемещения начинает оказывать сопротивление мембрана. В любом месте хода усилие Q можно определить по графикам зависимости усилия от хода, составляемым для каждого двигателя, с учетом диаметра, толщины и материала мембраны.
Диаметр d опорных шайб (дисков) рекомендуется определять в зависимости от D – диаметра диафрагмы «в свету» и толщины диафрагмы t.
- для резинотканевых: ;
- для резиновых: .
Приблизительный расчет усилия Q на штоке одностороннего действия:
Для тарельчатых и плоских мембран из прорезиненой ткани:
1) в исходном положении штока:
2) в положении после перемещения на расстояние 0,3D для тарельчатых и 0.07D для плоских мембран:
Для плоских резиновых мембран.
Обратите внимание на лекцию "4 Бронхоспазмодилататоры".
1) В исходном положении:
2) В положении, после перемещения на 0,22D:
где D – диаметр диафрагмы «в свету»;
d – диаметр шайбы;
р – давление сжатого воздуха кгс/см2;
Р1 – усилие возвратной пружины, кгс.
