Наноматериалы

Вступление

Краткие теоретические сведения

             Наноматериалы — материалы, созданные с использованием наночастиц и/или посредством нанотехнологий, обладающие какими-либо уникальными свойствами, обусловленными присутствием этих частиц в материале. К наноматериалам относят объекты, один из характерных размеров которых лежит в интервале от 1 до 100 нм. Способы получения наноматериалов можно разделить на две группы:

• «сборка из атомов»
• «диспергирование макроскопических материалов».

Согласно 7-ой Международной конференции по нанотехнологиям (Висбаден, 2004) выделяют следующие типы наноматериалов:

• нанопористые структуры
• наночастицы
• нанотрубки и нановолокна
• нанодисперсии (коллоиды)
• наноструктурированные поверхности и пленки
• нанокристаллы и нанокластеры.

Сами наноматериалы делят по назначению на:

• Функциональные
• Композиционные
• Конструкционные.

По количеству измерений:

• нульмерные/ квазинульмерные (квантовые точки, сфероидные наночастицы);
• одномерные/ квазиодномерные (квантовые проводники, нанотрубки);
• двумерные/квазидвумерные (тонкие пленки, поверхности разделов);
• трехмерные/квазитрехмерные (многослойные структуры с наноразмерными дислокациями, сверхрешетки, нанокластеры).

Свойства наноматериалов, как правило, отличаются от аналогичных материалов в массивном состоянии. Например, у наноматериалов можно наблюдать изменение магнитных, тепло- и электропроводных свойств. Для особо мелких материалов можно заметить изменение температуры плавления в сторону её уменьшения.

Для наноматериалов актуальна проблема их хранения и транспортировки. Обладая развитой поверхностью, материалы очень активны и охотно взаимодействуют с окружающей средой, прежде всего это касается металлических наноматериалов. Применение наноматериалов пока не очень широко развито, поскольку подробное их изучение только началось и сейчас идет накопление знаний об этих материалах. В генной инженерии векторы на основе наноматериалов используются для доставки биологически активных веществ в клетки.



Рекомендуемые материалы

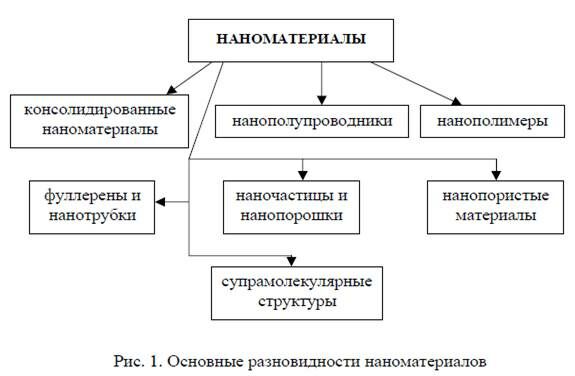

Консолидированные материалы – компакты, пленки и покрытия из металлов, сплавов и соединений, получаемые методами, например, порошковой технологии, интенсивной пластической деформации, контролируемой кристаллизации из аморфного состояния и разнообразными приемами нанесения пленок и покрытий.

Нанополупроводники, нанополимеры и нанобиоматериалы могут быть в изолированном и частично в смешанном (консолидированном) со-стоянии.

Фуллерены и нанотрубки стали объектами изучения с момента открытия (Н. Крото, Р. Керлу, Р. Смолли, 1985) новой аллотропной формы углерода – кластеров С₆₀ и С₇₀, названных фуллеренами. Более пристальное внимание новые формы углерода привлекли к себе, когда были обнаружены углеродные нанотрубки в продуктах электродугового испарения графита (С. Ишима, 1991).

Наночастицы и нанопорошки представляют собой квазинульмер-ные структуры различного состава, размеры которых не превышают, в общем случае, нанотехнологической границы. Различие состоит в том, что наночастицы имеют возможный изолированный характер, тогда как нанопорошки – обязательно совокупный. Похожим образом нанопористые материалы характеризуются размером пор, как правило, менее 100 нм.

Супрамолекулярные структуры – это наноструктуры, получаемые в результате так называемого нековалентного синтеза с образованием слабых (ван-дер-ваальсовых, водородных и др.) связей между молекулами и их ансамблями.

1. Наноматериалы

1.1. Полупроводниковые наноструктуры

Используя методы "зонной инженерии" и "инженерии волновых функций" можно конструировать квантоворазмерные структуры с заданным электронным спектром и требуемыми оптическими, электрическими и другими свойствами. Поэтому они очень удобны для приборных применений.

Квантовые ямы. Этим термином обозначаются системы, в которых имеется размерное квантование движения носителей заряда в одном направлении. Первоначально основные исследования квантовых ям проводились на инверсионных каналах кремниевых МОП транзисторов, позднее и до настоящего времени широко исследуются свойства квантовых ям в гетероструктурах. Основные физические явления в квантовых ямах: размерное квантование электронного спектра, квантовый эффект Холла (целочисленный и дробный), при специальном приготовлении очень высокая подвижность электронов. Основные методы получения квантовых ям на гетероструктурах: металлоорганическая газовая эпитаксия и молекулярно-пучковая эпитаксия.

Приборные применения: высокочастотные полевые транзисторы с высокой подвижностью электронов, полупроводниковые гетеролазеры и светодиоды от ближнего ИК до голубого света, лазеры дальнего ИК диапазона, параметрические источники света среднего ИК диапазона, фотоприемники среднего ИК диапазона, примесные фотоприемники дальнего ИК диапазона, приемники дальнего ИК диапазона на квантовом эффекте Холла, модуляторы в ближнем ИК диапазоне.

Квантовые проволоки ‑ это системы, в которых движение носителей заряда квантовано в двух направлениях. Первые квантовые проволоки выполнялись на основе квантовых ям посредством создания потенциального рельефа с помощью двух затворов, расположенных над квантовой ямой. Основные физические явления в квантовых проволоках: квантование проводимости, сильно коррелированный электронный транспорт. Основные методы получения квантовых проволок те же, что и квантовых ям, плюс использование прецизионного травления или специальных затворов. Приборных применений пока нет.

Квантовые точки ‑ нанообъекты, в которых движение носителей заряда квантовано во всех трех направлениях. Имеют дискретный энергетический спектр (искусственный атом). Основные физические явления в квантовых точках: одноэлектронные и однофотонные явления. Методы получения те же, что и для квантовых ям, однако несколько иные режимы, если происходит спонтанный рост квантовых точек по механизму Странски-Крастанова. Или использование прецизионной литографии для создания квантовых точек из квантовых ям.

Приборные применения: лазеры и светодиоды в ближнем ИК диапазоне, фотоприемники для среднего ИК диапазона, однофотонные приемники, однофотонные генераторы, одноэлектронные транзисторы.

Структуры с туннельно-прозрачными барьерами (системы квантовых ям и сверхрешетки). Основные физические явления в таких системах: резонансное туннелирование; формирование минизонного спектра в сверхрешетках ‑ периодических системах, содержащих много квантовых ям, разделенных туннельно-прозрачными барьерами; нелинейные электрические и оптические явления в сверхрешетках. Методы выращивания этих структур те же, что и для квантовых ям.

Приборные применения: резонансно-туннельные диоды (генераторы и смесители в гигагерцовом и терагерцовом диапазонах); мощные генераторы и смесители на сверхрешетках: каскадные лазеры среднего и дальнего ИК диапазонов.

Фотонные кристаллы ‑ системы, в которых имеется зонный спектр для фотонов. Основные физические явления: отсутствие пропускания (полное отражение) света в определенном диапазоне частот, резонансные фотонные состояния. Существует несколько методов выполнения фотонных кристаллов, но все они пока несовершенны.

Возможные приборные применения: эффективные лазеры с низкими пороговыми токами, системы управления световыми потоками.

1.2. Магнитные наноструктуры

Развитие методов напыления сверхтонких пленок и нанолитографии привело в последнее десятилетие к активному изучению магнитных наноструктур. Стимулом этой активности является идея о создании новых магнитных наноматериалов для сверхплотной записи и хранения информации. При этом предполагается, что каждая частица несет один бит информации. Если расстояние между частицами составляет 100 нм, то ожидаемая плотность записи – 10 Гбит/см². Принципиальными ограничениями плотности записи при таком подходе являются магнитостатическое взаимодействие частиц и значительные термические флуктуации. Последние имеют существенную специфику для малых ферромагнитных частиц, которая проявляется в экспоненциальном росте вероятности распада намагниченного состояния с уменьшением размера частицы (суперпарамагнетизм).

Достижением в исследовании магнетизма наноматериалов следует признать открытие эффекта гигантского магнитосопротивления. Суть эффекта заключается в изменении сопротивления (порядка нескольких десятков процентов) многослойной структуры из сверхтонких ферромагнитных и диамагнитных слоев (например, Со/Cu) при смене ферромагнитного упорядочения в структуре на антиферромагнитное. Можно сказать, что такие многослойные структуры представляют собой новый тип доменной структуры ферромагнетика, в котором роль доменов играют ферромагнитные пленки, а доменными стенками являются пленки диамагнетика. Этот эффект находит свое применение при создании новых датчиков магнитного поля, а также при разработке сред для сверхплотной записи информации.

Дальнейшее продвижение в область малых размеров привело к открытию нового явления ‑ туннелирования магнитного момента в сверхмалых ферромагнитных частицах. К этой группе наноматериалов относятся искусственные кристаллы, содержащие магнитные кластеры Мn₁₂ и Fe₃. Магнитный момент таких кластеров равен 10 магнетонам Бора, т.е. занимает промежуточное положение между магнитным моментом атомов и макроскопических частиц. Обменное взаимодействие между кластерами в кристалле отсутствует, а магнитная анизотропия весьма высока. Таким образом, появляется возможность квантовых переходов между магнитными равновесными состояниями в кластерах. Изучение этих процессов представляется интересным и важным с точки зрения разработки элементной базы квантовых компьютеров.

1.3. Двумерные многослойные структуры из пленок нанометровой толщины

В данном случае рассматриваются такие комбинации материалов, которые обеспечивают наиболее сильное отражение электромагнитных волн. Длина волны излучения, эффективно взаимодействующего с многослойной структурой, и ее период связаны соотношением , где  ‑ это угол скольжения падающего луча. Диапазон длин волн, в котором эффективно использование этих устройств, простирается от экстремального ультрафиолетового излучения (нм) до жесткого рентгеновского (нм), т.е. диапазон, в котором наиболее длинные волны в 6000 раз больше самых коротких. Для видимого света это соотношение равно ~2. Соответственно, столь же велико количество явлений природы, физические проявления которых находятся в этой спектральной области.

Структуры представляют собой искусственные одномерные кристаллы из пленок нанометровой толщины, и кроме возможности их использовать для управления излучением в зависимости от материалов слоев (диэлектрик, полупроводник, металл, сверхпроводник), они могут быть интересны и для других физических приложений. Так, если одним из материалов многослойных наноструктур служит сверхпроводник, то это система множественных последовательно включенных совершенно идентичных джозефсоновских переходов. Если металл чередуется с полупроводником ‑ это система последовательно включенных диодов Шоттки.

В наиболее коротковолновой части диапазона 0,01-0,02 нм рентгеновские зеркала позволяют фокусировать излучение синхротронов или рентгеновских трубок на исследуемые объекты или формировать параллельные пучки. В частности, их применение увеличивает эффективность рентгеновских трубок в 30-100 раз, что делает возможным заменить синхротронное излучение в ряде биологических, структурных и материаловедческих исследований. Приблизительно в этом же диапазоне лежит излучение высокотемпературной плазмы (лазерной и ТОКАМАКов). Здесь зеркала нашли применение как дисперсионные элементы для спектральных исследований.

В диапазоне 0,6-6 нм лежит характеристическое излучение легких элементов от бора до фосфора. Здесь рентгеновские зеркала также используются для исследования спектров в приборах элементного анализа материалов.

Рентгеновская многослойная оптика широко применяется для формирования фильтрации и управления поляризацией в синхротронных источниках. В области 10-60 нм лежат линии излучения солнечной плазмы. Объективы космических телескопов из рентгеновских зеркал и сейчас находятся на орбите и регулярно передают на Землю изображение Солнца на линиях Fe IX‑Fe XI (17,5 нм) и Не II (30,4 нм).

Особое место занимает применение многослойных зеркал в технологиях микроэлектроники. Мы являемся свидетелями и участниками крупнейшего события в твердотельной электронике: это переход на длину волны более чем в 10 раз короче (от 157 нм к 13 нм) в литографии ‑ процессе, обеспечивающем получение рисунка полупроводниковых приборов и интегральных схем. Именно длина волны излучения, используемого для получения рисунка, отвечает за размеры его минимальных элементов. До сих пор изменение длины волны излучения от поколения к поколению литографических установок не превышало 25%. Одновременно в 10 раз повышаются требования к точности изготовления всех элементов оптики и механизмам настройки и экспонирования. Фактически это означает переход всех обрабатывающих технологий на атомарную точность. Неучастие в этом процессе может оставить страну в прошлой цивилизации.

1.4. Молекулярные наноструктуры

Органические материалы в последнее время интенсивно вовлекаются в нанотехнологии и как неотъемлемые участники технологическою процесса (например, в нанолитографии), и как самостоятельные объекты и устройства ‑ в так называемой молекулярной электронике.

Многообразие органического мира хорошо известно (около 2 млн синтезированных соединений, и это количество непрерывно растет) ‑ от "полунеорганических" комплексов (углеродные кластеры, металлоорганика) до биологических объектов (ДНК, гемы). С точки зрения материалов для нанотехнологии и молекулярной электроники условно можно выделить три основных класса: полимеры, молекулярные ансамбли (molecular assemblies, selfaggregated systems) и единичные молекулы: последние называются также "умные" или "функциональные" молекулы (smart molecules).

Первый класс изучается наиболее давно и по общей совокупности работ, наверное, наиболее интенсивно. Кроме того, диэлектрические, оптические и люминесцентные свойства различных поли- и олигомеров уже широко используют в технике и электронике, они стоят ближе всего к рынку и экономическому эффекту.

Второй класс ‑ молекулярные ансамбли нано-метровых размеров - изучается сравнительно недавно. К ним относятся, например, агрегаты на основе порфиринов (в том числе хлорофилла) и других амфифильных молекул, получаемые из растворов. Супрамолекулярная (то есть надмолекулярная, иерархическая) организация сложна и интересна, ее исследование и связь с (фото-) электрическими свойствами проливает свет на биологические и природные процессы (клеточный транспорт, фотосинтез). Обнаружена чувствительность, а главное ‑ уникальная избирательность таких систем к внешним воздействиям (свет, атмосфера, вибрация), что позволяет использовать их в различных сенсорах, в том числе со смешанной электронно-ионной проводимостью. Исследуются наноразмерные молекулярные стержни и проволоки (molecular rods and wires), в том числе в качестве интерфейса между неорганическими материалами (например, двумя металлическими электродами). Предполагается, что со временем будет происходить интегрирование с классической приборной базой.

Вообще системы, построенные в основном на Ван-дер-Ваальсовых или водородных связях, представляют собой очень перспективный с точки зрения дизайна твердого тела объект с двумя уровнями свободы: внутримолекулярная структура, которая может быть модифицирована (изменена при синтезе) и которая ответственна, например, за поглощение или испускание света; межмолекулярная структура, которая может быть изменена при росте кристалла (пленки, эпитаксиального слоя), и которая ответственна за фазовые явления, транспорт носителей заряда, магнитные свойства. В качестве примера: фталоцианин меди и периферийно-фторированный фталоцианин меди структурно изоморфны, однако представляют собой полупроводники - и -типа, соответственно. Полностью органические выпрямляющие переходы на основе вакуумно-осажденных слоев интенсивно исследуются в настоящее время. Вместе с тем, допирование пленок фталоцианина сильным акцептором (например, йодом) изменяет фазовую структуру вплоть до получения квазиодномерной металлической проводимости.

Важную группу составляют также самоорганизующиеся монослои (self-assembled monolayers, SAM's) на основе органических молекул или цепочек различного строения, которые исследуют как перспективные передающие материалы при литографии, так и для изучения электропереноса вдоль контура сопряжения молекулы. Здесь уже начинается третий класс.

Третий класс или способ применения органических материалов в нанотехнологиях самый молодой. Это то, что в западных конкурсах называется emergent или futuristic technologies (внезапно возникающие или футуристические технологии). Если жидко-кристаллические дисплеи, технологии CD-R, фотопреобразователи, сенсоры и другие устройства на органических материалах хорошо известны и постепенно (хотя и медленно ‑ из-за понятного торможения со стороны уже широко инвестированного и раскрученного "силиконового" и GaAs-ного приоритета) приходят на рынок, то одномолекулярные устройства (приборы) в реальном производстве отсутствуют. Более того, если макроскопические свойства классических органических твердых тел (молекулярных кристаллов) имеют удовлетворительное теоретическое описание, то процессы, ожидаемые в одномолекулярных устройствах, видятся гораздо менее отчетливо. Самый упрощенный подход: берем некую молекулу, которая представляет собой хорошо организованную квантовую систему, делаем к ней электроды и получаем, например, диод. Тут сразу возникает много новых вопросов. В частности, граница металл/молекулярный полупроводник даже на макроуровне весьма неопределена.

И тем не менее истинно "наноразмерные" эффекты ожидаются именно в этом классе. Конструируются молекулярные наномашины и наномо-торы (роторы), динамические молекулярные переключатели, транспортировщики энергии, устройства распознавания, хранения информации. Для исследования инжекции носителей и туннельного тока в отдельных молекулах совершенствуются методы зондовой микроскопии.

Следует впрочем не забывать, что в числе главных достоинств (если не самые главных) органики находятся дешевизна и доступность. Изощренный синтез новых соединений делает их едва ли не дороже высокочистых неорганических веществ, поэтому наибольшие практические перспективы имеют исследование и модификация (оптимизация) широко распространенных и изученных (более или менее) соединений с высокой стабильностью и способностью интегрироваться (не обязательно) в разработанные технологические процессы. Из наиболее известных ‑ это фталоцианины, фуллерены, политиофены и полиарены.

1.5. Фуллереноподобные материалы

Графит, алмаз и не всеми признанный карбин в течение долгого времени считались основными аллотронными состояниями углерода. Их применяли во многих отраслях промышленности и техники, в том числе в микро- и оптоэлектронике. За 10 лет до конца XX века были обнаружены сначала в космосе, а потом получены в лаборатории новые молекулярные формы углерода ‑ фуллерены и фуллереноподобные индивидуальные вещества и материалы. В конце прошлого века по фуллеренам (их получению, исследованию и применению) каждый год выходило в свет до 1000 и более публикаций. Обнаружено, что самоорганизация фуллереновых структур происходит повсюду: в космосе, в природных процессах на Земле, в промышленных процессах (черная металлургия), в лабораториях. Свойства и структура этих материалов настолько разнообразны и интересны, что фуллереновые материалы начинают широко применять в промышленности: от микро- и наноэлектроники до эффективных медицинских препаратов.

К фуллереновым материалам, полученным и изучаемым в настоящее время, относятся следующие:

Фуллерены. Они образуют молекулярно-кристаллические твердые тела, часто вследствие большого размера и высокой симметрии своих молекул ‑ пластические кристаллы без температуры плавления. Они образованы молекулами , имеющими форму либо сфер, либо эллипсов, хотя возможны их другие комбинации (полусферы с цилиндрами из углерода). Возможны многослойные сферы или эллипсы ("оолитовые" или "луковичные" структуры). Размер молекул главного представителя фуллеренов  составляет 1 нм, и в растворе молекулы обладают свойствами броуновской частицы;

Углеродные нанотрубки. Они образованы из свернутых по различным направлениям графитовых плоскостей и закрыты на концах сетчатыми углеродными полусферами. Такие "графитовые" нанотрубки могут быть однослойными и многослойными. Последние могут быть переведены окислением и травлением в однослойные. Углеродные нанотрубки могут иметь разветвления и изгибы. В этом случае они теряют исходную "графитовую" структуру и не называются "графитовыми". Однослойные нанотрубки имеют размеры от 1 до 10 нм в диаметре и длину 100-1000 нм и более, а многослойные имеют диаметры и длину в 10-100 раз больше. Твердые тела могут быть образованы из жгутов нанотрубок или коллинеарных (но более коротких) образований;

Наполненные фуллерены (эндо-производные). Наполнением могут быть молекулы инертных или других газов, небольшие органические и неорганические молекулы, атомы металлов (щелочных, щелочноземельных, лантанидов и др.). Несмотря на трудности получения и малый выход таких производных, присущие им свойства заставляют исследовать их синтез и возможные применения. Эти производные в большинстве своем имеют крайне низкие потенциалы ионизации по сравнению с металлами, и, по-видимому, обладают металлическими свойствами;

Наполненные углеродные нанотрубки. Помимо перечисленного выше для наполнения могут быть использованы фуллерены меньшего диаметра;

Неорганические нанотрубки (,  и др.).

Патентная литература и применения фуллереноподобных материалов чрезвычайно разнообразны. Фуллереноподобные материалы обладают рядом замечательных характеристик, включая химическую стойкость, высокую прочность, жесткость, ударную вязкость, теплопроводность и (что, возможно, важнее всего) электропроводность. В зависимости от тонких особенностей молекулярной симметрии фуллерены и нанотрубки могут быть диэлектриками, полупроводниками, обладать металлической проводимостью и высокотемпературной сверхпроводимостью. Эти свойства в сочетании с наномасштабной геометрией делают их почти идеальными ‑ возможно даже уникальными ‑ материалами для изготовления электрических проводов, сверхпроводящих соединений или целых устройств, которые с полным основанием можно назвать изделиями молекулярной электроники. Химической сборке элементов различных схем благоприятствуют свойства фуллерена, который может образовывать ионы от +6 до ‑6 и в различных матрицах ‑ связи с донорами, акцепторами, свободными радикалами и ионами. Фуллерены могут также использоваться при создании средств молекулярной оптоэлектроники для фемтосекундной оптоволоконной передачи информации. Полимеризация фуллеренов при электроннолучевом или ионизирующем воздействии дает возможность получать резисты нового поколения.

Углеродные нанотрубки используются в качестве игольчатых щупов сканирующих зондовых микроскопов и в дисплеях с полевой эмиссией, в высокопрочных композиционных материалах, электронных устройствах со схемами из коротких нанотрубок, подвергнутых манипулированию и сборке. Молекулярный характер фуллереновых материалов позволяет разработать химическую стратегию сборки этих элементов в пригодные для использования структуры, материалы и возможно даже молекулярные электронные устройства.

1.6. Конструкционные наноматериалы

Использование современных конструкционных материалов обычно ограничивается тем, что увеличение прочности приводит к снижению пластичности. Данные по нанокомпозитам показывают, что уменьшение структурных элементов и более глубокое изучение физики деформационных процессов, которые определяют пластичность наноструктурных материалов, могут привести к созданию новых типов материалов, сочетающих высокие прочность и пластичность.

Анализ проведенных в последние годы отечественных и зарубежных исследований свидетельствует о высокой перспективности следующих основных направлений в области разработки конструкционных материалов: изготовление наноструктурных керамических и композиционных изделий точной формы, создание наноструктурных твердых сплавов для производства режущих инструментов с повышенной износостойкостью и ударной вязкостью, создание наноструктурных защитных термо- и коррозионно-стойких покрытий, создание обладающих повышенной прочностью и низкой воспламеняемостью полимерных композитов с наполнителями из наночастиц и нанотрубок.

В лабораторных исследованиях получены образцы изделий из нанофазной керамики (плотности на уровне 0,98-0,99 от теоретического значения) на основе оксидов алюминия и ряда переходных металлов. Экспериментально подтверждено, что плотная наноструктурная керамика имеет повышенную пластичность при сравнительно невысоких температурах. Увеличение пластичности при уменьшении размера частиц вызвано сдвиговым перемещением нанокристаллических зерен относительно друг друга при наложении нагрузки. При этом отсутствие нарушения межзеренной связи объясняется эффективным диффузионным переносом атомов в приповерхностном слое частиц. В перспективе повышенная пластичность означает возможность сверхпластичного формования керамических и композиционных изделий, что исключает необходимость трудо- и энергозатратной финишной обработки материалов высокой твердости.

В последние годы разработаны нанокомпозитные металлокерамические материалы, в частности, на основе  и , значительно превосходящие по износостойкости, прочности и ударной вязкости аналоги с обычной микроструктурой. Повышенные эксплуатационные характеристики нанокомпозитных материалов обусловлены образованием при спекании специфических непрерывных нитевидных структур, формирующихся в результате трехмерных контактов между наночастицами разных фаз. Разработка и внедрение в промышленное производство технологии создания нанокомпозитных изделий будет способствовать решению проблемы изготовления высококачественных режущих инструментов.

Повышение коррозионной стойкости наноструктурных покрытий обусловлено, в первую очередь, снижением удельной концентрации примесей на поверхности зерен по мере уменьшения их размеров. Более чистая поверхность обеспечивает более однородную морфологию и более высокую коррозионную стойкость межзеренных границ. Наноструктурные покрытия характеризуются сверхвысокой прочностью. Один из основных механизмов упрочнения обусловлен эффектом скопления дислокаций вблизи препятствий, которыми при уменьшении размеров зерен являются их границы. Важным преимуществом покрытий с наноразмерной структурой является обусловленная повышенной пластичностью возможность снижения в них остаточных напряжений, что позволяет изготовлять покрытия миллиметровой толщины.

Использование диспергированных в полимерной матрице неорганических наполнителей из наноразмерных порошков позволяет существенно повысить огнестойкость пластмасс, являющуюся одним из основных недостатков при использовании их в качестве конструкционных материалов, поскольку продукты сгорания полимеров, как правило, представляют собой ядовитые вещества. Результаты исследований показывают, что снижение горючести может быть доведено до самозатухания пламени. При этом наноразмерные порошковые наполнители не снижают механической прочности и обрабатываемости материалов. Полимерные нанокомпозиты обладают высокой абляционной стойкостью, что открывает перспективы их использования для защиты поверхности изделий, эксплуатируемых в условиях воздействия высоких температур.

2. Применение наноматериалов

2.1. Применение графена

· Аккумуляторы для автомобилей на водородном топливе. С помощью графеновых пленок можно увеличить энергию связи атомов углерода. Это позволит увеличить емкость, либо уменьшить вес аккумуляторов.

· Датчики для диагностики заболеваний. В основе работы этих датчиков лежит тот факт, что молекулы, чувствительные к некоторым болезням, присоединяются к атомам углерода в графеновом слое. В датчике используется графен, молекулы ДНК и флуоресцентные молекулы. Флуоресцентные молекулы соединяются с одиночной ДНК, которая в свою очередь связывается с графеном. Когда другая одиночная молекула ДНК связывается с ДНК, присоединенной к слою графена, и формируется двойная ДНК, которая свободно передвигается по графену, увеличивая уровень излучения.

· Охлаждение электронных схем. Недавно созданный композитный материал на основе графена и меди нашел применение в качестве наиболее эффективного и недорогостоящего средства охлаждения электронных устройств. Теплопроводность композита составляет 460 Вт/(м·K), тогда как у меди она равна 380 Вт/(м·K). Композит осаждается на охлаждаемую поверхность электрохимическим способом в виде пленки толщиной 200 мкм. Уже разработана схема переоснащения оборудования для изготовления медно-графенового теплоотвода.

· Элементы с малым удельным весом и высокой прочностью. Добавление в эпоксидный композит графена обеспечивает более высокую удельную прочность элементов, поскольку графен прочно связывается с молекулами полимеров.

2.2. Применение углеродных нанотрубок

· Механические применения: сверхпрочные нити, композитные материалы, нановесы.

· Применения в микроэлектронике: транзисторы, нанопровода, прозрачные проводящие поверхности, топливные элементы.

· Для создания соединений между биологическими нейронами и электронными устройствами в новейших нейрокомпьютерных разработках.

· Капиллярные применения: капсулы для активных молекул, хранение металлов и газов, нанопипетки.

· Оптические применения: дисплеи, светодиоды.

· Одностенные нанотрубки (индивидуальные, в небольших сборках или в сетях) являются миниатюрными датчиками для обнаружения молекул в газовой среде или в растворах с ультравысокой чувствительностью — при адсорбции на поверхности нанотрубки молекул её электросопротивление, а также характеристики нанотранзистора могут изменяться. Такие нанодатчики могут использоваться для мониторинга окружающей среды, в военных, медицинских и биотехнологических применениях.

· Трос для космического лифта: нанотрубки, теоретически, могут держать огромный вес — до тонны на квадратный миллиметр. Однако получить достаточно длинные углеродные трубки с толщиной стенок в один атом не удавалось до сих пор, из-за чего приходится использовать нити, сплетённые из относительно коротких нанотрубок, что уменьшает итоговую прочность.

· Листы из углеродных нанотрубок можно использовать в качестве плоских прозрачных громкоговорителей, к такому выводу пришли китайские учёные.

· Искусственные мышцы. Путем введения парафина в скрученную нить из нанотрубок международной команде ученых из университета Техаса удалось создать искусственную мышцу, которая в 85 раз сильнее человеческой.

· Генераторы энергии и двигатели. Нити из парафина и углеродных трубок могут поглощать тепловую и световую энергию и преобразовывать ее в механическую. Опыт показывает, что такие нити выдерживают более миллиона циклов скручивания/раскручивания со скоростью 12.500 об/мин или 1.200 циклов сжатия/растяжения в минуту без видимых признаков износа. Такие нити могут применяться для выработки энергии из солнечного света.

2.3. Применение фуллеренов:

· Создание новых конструкционных материалов с уникальными свойствами для использования в строительстве инженерно-технических сооружений и в изготовлении средств индивидуальной защиты.

· Улучшение эксплуатационных характеристик транспортных средств и других специальных механизмов.

· Получение новых композиционных материалов электротехнического назначения.

· Получение новых композиционных материалов для оптического и радиоэлектронного противодействия.

· Создание материалов и микроэлектронных изделий специального назначения.

· Разработка новых технологий в медицине.

2.4. Композитные наноматериалы:

· Современные алмазоподобные покрытия используются дли инструментов, которые легко восстанавливаются с помощью повторного нанесения (чаще всего напыления).

· композиционные смеси гранулированных наночастиц, которые производят постоянный поток серебряных ионов, разрушающих микробы, используют для фильтрации воды.

·

2.5. Другие материалы:

Лекция "25 Стеснение тепловых расширений турбины на фундаменте и его предупреждение" также может быть Вам полезна.

· Нанослои золота можно использовать как изолятор.

· Наноструктурированную платину используют для хранения жидкого водорода.

Нанослои любых других материалов ведут себя иначе по сравнению, например со слоями тех же материалов микрометровых толщин.

Заключение

На сегодняшний день наноматериалы очень дороги как в изготовлении, так и в эксплуатации, однако их использование позволит уменьшить вес конструкций при тех свойствах (прочность, эластичность и т.п.), а так же появится возможность создавать новые конструкции другого типа. По моему мнению, наноматериалы необходимы сейчас в освоении космоса, ведь доставить один килограмм на низкую околоземную орбиту при нынешних технологиях стоит 10000 долларов, сокращение веса аппаратов позволит уменьшить стоимость космических полётов.
