Электронные узлы на логических элементах
Лекция № 16.
Электронные узлы на логических элементах.
Триггер – («спусковой крючок»)- устройство, обнад-щее двумя составляющими устойчивого равновесия и способное скачком переходить из одного состояния в другое под воздействием внешнего куправляющего сигнала. Это состояние после включения может продолжаться очень долго, если включено питание.
Триггер – элемент памяти, хранит информацию.
Построение триггера на логических элементах.
· Асинхронные
· Синхронные
Асинхронные триггеры.
Рекомендуемые материалы

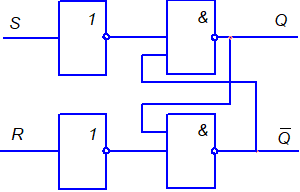

Построены на различных логических элементах:
Ø или – не
Ø и - не
R-S триггер
 |
S – установка (установочный вход)
R – сбалансированный сигнал.
| S | R | Q |
|
| 1 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 1 | 1 | 20 НКм | |
| 0 | 0 | Qн+1=Qн (режим хранения) | xp |
 |
Синхронные триггеры.

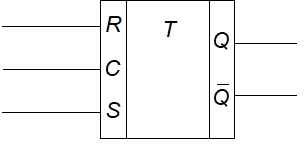

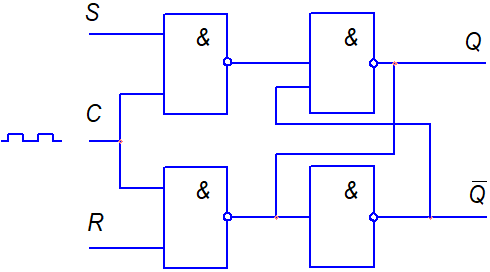

Схема синхронного RS – триггера
С – синхросигнал.
 |

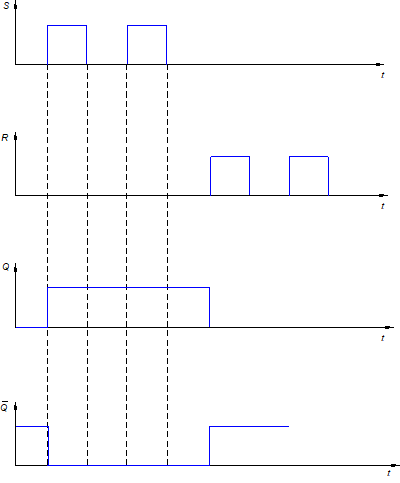

Временные диаграммы:
Ø Асинхронный триггер
 |
Ø Синхронный триггер

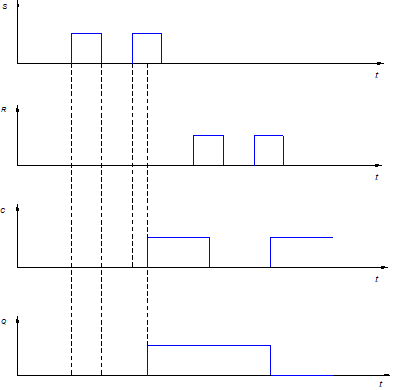

1. Синхронизируемые уровнем

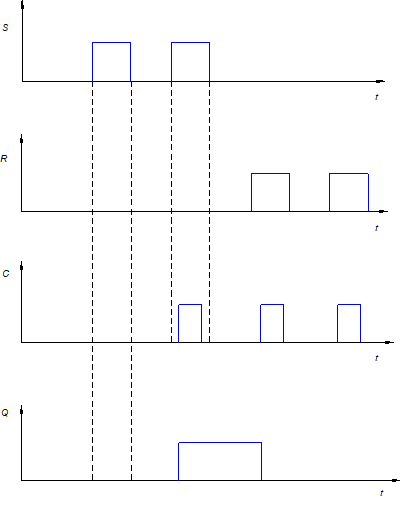

2. Синхронизируемые фронтом
1. Синхронный RS триггер
 |
Синхронизируемый перепадом: ДД
 |
2.
 |
Эта схема триггеров более помехоустойчива.
 |
Синхронизируется передним фронтом.
JK – триггер
Усовершенствованием RS – триггера является JK – триггер.

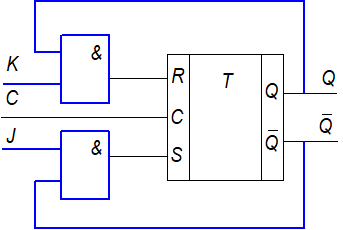

Логика работы и схема JK – триггера.
 |
Таблица истинности.
| J | K | Q |
| 0 | 0 | Qn+1=Qn=Qp |
| 1 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 1 | Qn+1= не Qn |
На JK – триггерах построены счетчики.
 |
На триггерах можно построить статическую память (например, ОЗУ)

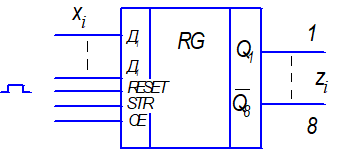

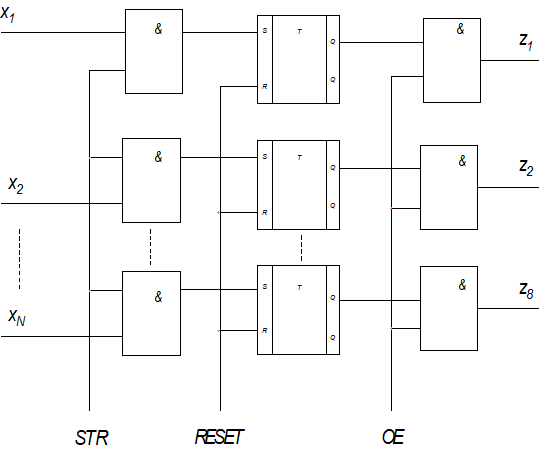

Регистр и дешифратор.
| STR | RESET | OE | Действия |
| 1 | 0 | 0 | X -> RG |
| 0 | 0 | 1 | RG -> z1 |
| 2 - Этапы цикла Боэма - лекция, которая пользуется популярностью у тех, кто читал эту лекцию. 0 | 1 | 0 | 0 -> RG |
 |
