Координатная плита
Лекция №7
Координатная плита.
—при серийной обработке

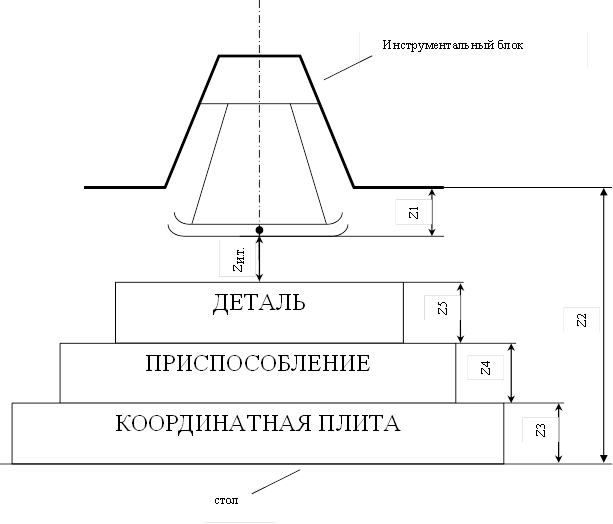

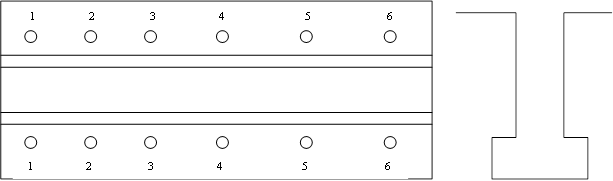

—для равномерного износа ходового винта используется координатная плита, которая неподвижно устанавливается на столе фрезерного станка. Координатная плита выполняется достаточно точно с требованиями на допуска формы и расположения поверхностей (допуск плоскостности и параллельности). На координатной плите выполняется два Т – образных паза и два ряда координатных отверстий с допусками по 6,7 квалитетам. Технолог при разработке ТП указывает номера координатных отверстий на координатной плите, относительно которых закрепляется приспособление вместе с деталью.
 |
Эскизы наладок. Карты инструментов.
 |
Рекомендуемые материалы

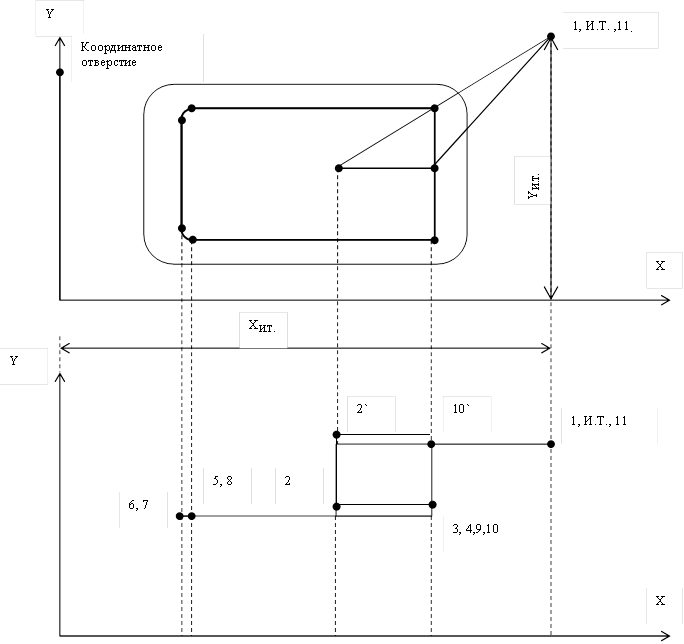

Разработка траектории обработки при фрезеровании внутреннего контура.
Устройство УЧПУ Н33 – 2М.
—предназначена для фрезерных станков средних размеров с автоматической сменой инструмента
—число управляемых координат: 3/3 (3 – общих и 3 – одновременно)
—формат кадра: N3; G2; X±4,2; Y±4,2; Z±4,2; I+4,2; J+4,2; K+4,2; F4; S2; T2; M2; L2;LF.
—программоноситель: 8 – ми дорожечная перфолента
—код программирования: ISO – 7 бит
—задание размеров: только в приращениях
—коррекция: имеется
—интерполяция: линейная и круговая
—цифровая индикация: имеется
—привод подачи: шаговый
—скорость быстрого перемещения: 4800 мм/мин по любой из осей
—скорость рабочей подачи max: 4800 мм/мин
—элементная база: К155
Кодирование подачи:
Формат слова: F4
Fxxxx
FA, A2, A3, A4
A1 → 0 – нормальный режим работы в кадре.
A1 → 4 – режим торможения до фиксированной скорости
Нормальный режим осуществляется с автоматическим разгоном в начале кадра и торможением в конце. Этот режим используется при обработке в контуре без резких изломов с участками, на которых используется различные подачи с целью уменьшения перепада частот.
Режим торможения действует в кадре, где он записан, используется при обработке в контуре с резкими изломами при большой скорости подачи.
А2→ десятичный множитель, величина, которая на три порядка больше чем количество целых цифр в величине подачи.
А3, А4→мантисса подач (десятичная часть числа)
ПРИМЕРЫ
F4724→0, 24*107-3=2400 мм/мин
F0510→0, 10*105-3=10 мм/мин
Таблица подготовительной функции G для устройства Н33 – 2М.
| Группа функций | Область действия | Подгруппа функций | Код функций | Назначение |
| I | Действует до прихода одной функции этой группы | Интерполяция с произвольной коррекцией или без неё | G01 | Линейная интерполяция |
| G02 | Круговая интерполяция по час. стрелке | |||
| G03 | Круговая интерполяция против час. стрелки | |||
| Интерполяция с положительной коррекцией | G41 | Линейная интерполяция с «+» коррекцией по длине инструмента | ||
| G42 | Круговая интерполяция с «+» коррекцией по радиусу по часовой стрелке | |||
| G43 | Круговая интерполяция против часовой стрелки с «+» коррекцией по радиусу инструмента | |||
| Интерполяция с отрицательной коррекцией | G51 | Линейная интерполяция с «-» коррекцией по длине инструмента | ||
| G52 | Круговая интерполяция по часовой стрелке по радиусу с «-» коррекцией | |||
| G53 | Круговая интерполяция против часовой стрелке с «-» коррекцией по радиусу | |||
| Отмена коррекции | G40 G50 | Отмена коррекции при движении вдоль оси Отмена коррекции по нормали к контуру (по радиусу) | ||
| Отменяет все предыдущие функции и действует только в одном кадре | Пауза | G04 | Выдержка времени | |
| II | Действует до прихода другой функции этой группы | Выбор плоскости интерполяции | G17 G18 G19 | Интерполяция в плоскости XOY Интерполяция в плоскости XOZ Интерполяция в плоскости ZOY |

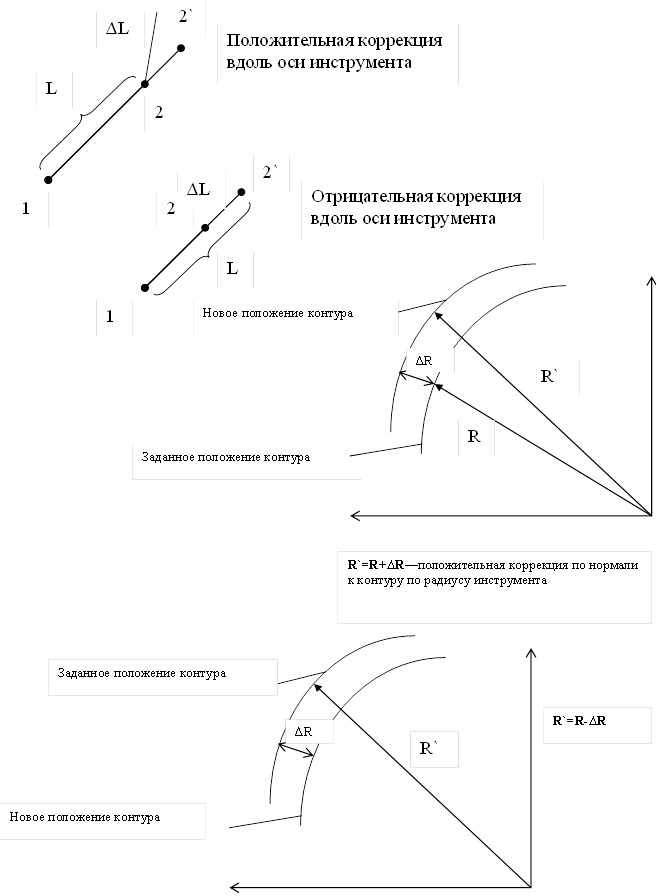

Коррекция.
Формат слова: L2, LA1A2
Lx x
 | |||
 | |||
| Код коррекции в двоичном исчислении
| Символ А1 | Значение коррекции | ||||
| Линейная G01, G41, G51 | Круговая G02, G42, G52. G03, G43, G53 | |||||
| Z | Y | X | ||||
| 0 | 0 | 1 | 1 | Коррекция перемещений по оси Х | Коррекция радиуса инструмента, если начальная точка контура окружности лежит на горизонтальной оси | |
| 0 | 1 | 0 | 2 | Коррекция перемещений по оси Y | Коррекция радиуса инструмента, если начальная точка контура окружности лежит на оси Y | |
| 1 | 0 | 0 | 3 | Коррекция перемещений по оси Z | Коррекция радиуса инструмента, если начальная точка контура окружности лежит на оси Z | |
| 0 | 1 | 1 | 4 | Коррекция перемещений по осям X и Y | Не используется | |
| 1 | 0 | 1 | 5 | Коррекция перемещений по осям X и Z | Не используется | |
| 1 | 1 | 0 | 6 | Коррекция перемещений по осям Z и Y | Не используется | |
| Вместе с этой лекцией читают "3.5 Аккомодация". 1 | 1 | 1 | 7 | Коррекция перемещений по осям XYZ | Не используется |
