Оператор контура
Лекция №11
Оператор контура.
[оператор контура] = CONTUR / имя 1 точки контура, элементы контура, (модификаторы), имя последней точки контура
модификаторы:
XLAFGE
XSMALL
YLAFGE
YSMALL
CLW—движение по часовой стрелке
Рекомендуемые материалы
CCLW— движение против часовой стрелки

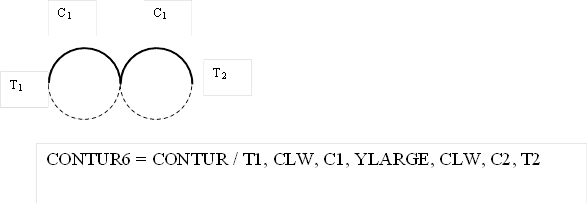

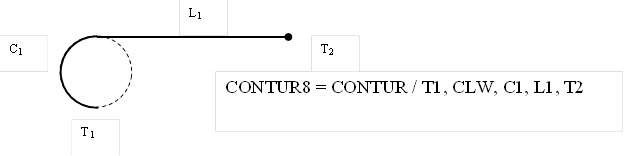

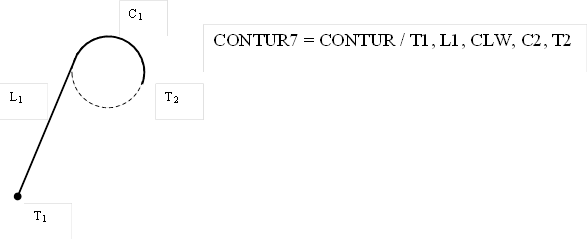

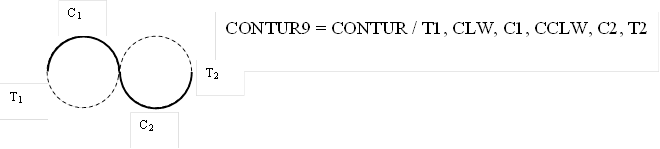

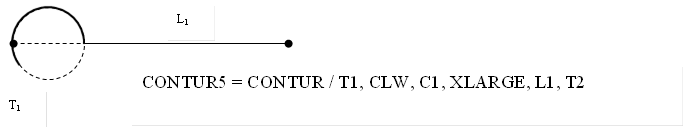

Элементы соединения контура.
1)
 |
CONTUR1 = CONTUR / T1, T2
 | |||
 | |||
2)
 |
3)
 | |||||||
 | |||||||
 | |||||||
|
4)
 | |||
 | |||
5)
6)
7)
 |
8)
 |
9)
 |
Оператор обработки контура.
ACT / имя контура
По этому оператору движение центра инструмента будет происходить непосредственно по самому контуру.

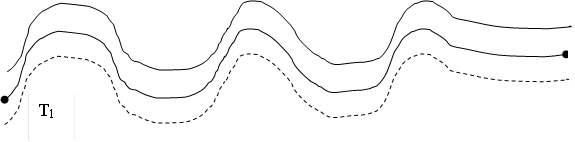

Оператор резания (коррекции инструмента).
CUTCOM / коррекция инструмента
1) CUTCOM / n
n—номер декадного переключателя пульта коррекции
2) CUTCOM /
, величина смещения (т.е. величина радиуса инструмента)
 | |||||
 | |||||
 |
Операторы начала и конца программы.
PARTNO / комментарий к программе
.
.
.
.
FINIT—конец программы
Оператор движения.
1. FROM—из
FROM / X, Y, Z,
X, Y, Z—координаты начальной точки движения инструмента
2. GOTO—идти к …
GOTO / X, Y, Z,
X, Y, Z—координаты точки подхода инструмента
3. GODLTA—оператор движения по приращению
GODLTA / ∆x, ∆y, ∆z,
4. RAPID—быстрый ход на заданной скорости
5. FEDRAT—оператор рабочей подачи
FEDRAT /
6. SPINDL—оператор назначения шпинделя
SPINDL / 1 параметр, 2 параметр, 3 параметр
1 параметр—диапазон скорости вращения шпинделя
2 параметр—вращение по часовой, против часовой стрелке
3 параметр—скорость мм/мин, об/мин
7. SPINDL ON—включение шпинделя
8. SPINDL OFF— выключение шпинделя
9. Оператор назначения инструмента TOOL NO (номер инструмента в магазине, вылет инструмента по оси Х, вылет по оси Y, по оси Z).
10. GO HOME—возврат в исходную точку
11. CL PRNT—оператор печати протокола трансляции после работы процессора.
(CL DATA—печать массива)
12. P PRNT—оператор распечатки после пост массива
13. MACHIN NO—оператор вызова параметров станка
MACHIN NO / данные по станку
Рекомендуемый порядок записи операторов в программе.
PARTNO / деталь контрольная
TOOL NO FROM / X, Y, Z,
RAPID
GOTO / X, Y, Z,
GOTO / X, Y, Z,
SPINDL / 1 параметр, 2 параметр, 3 параметр
P1 = POINT / …
P2 = POINT / …
.
.
.
L1 = LINE / …
L2 = LINE / …
.
.
.
C1 = CIRCLE / …
C2 = CIRCLE / …
CONTUR1 = CONTUR / T1, …, T2
CUTCOM /
, величина радиуса
FEDRAT /
SPINDL ON
ACT CONTUR1
Рекомендуем посмотреть лекцию "ГОРЬКИЙ Максим".
SPINDL OFF
GO HOME
FINIT
конец первого перехода
TOOL NO /…
FROM /…
