Функциональные схемы рпу

Функциональные схемы рпу

Усиление сигнала в радиотракте может обеспечиваться на радиочастоте без ее преобразования, либо с преобразованием частоты.

РПУ с радиотрактом, в котором усиление осуществляется на радиочастоте называется приемником прямого усиления, а РПУ с усилением на частоте преобразования - называется супергетеродинным.

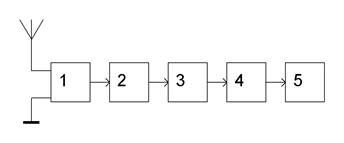

Рис. 1. Структурная схема РПУ прямого усиления

1 – входная цепь

2 – УРЧ (усилитель радиочастоты)

3 – детектор

4 – УЗЧ (усилитель звуковой частоты)

Рекомендуемые материалы

5 – воспроизводящее устройство.

Входная цепь представляет собой частотно-селективную электрическую цепь, которая служит для передачи принятого антенной сигнала на вход первого каскада УРЧ и для предварительной фильтрации сигнала от помех. Для фильтрации сигнала во входную цепь включаются колебательные контура, настроенные на несущую частоту принимаемого сигнала. УРЧ обеспечивают усиление сигнала и дальнейшую фильтрацию его от помех. Нагрузкой УРЧ служат колебательные контура настроенные, как и входные цепи на несущую частоту принимаемого сигнала. Тип детектора зависит от вида модуляции принимаемого сигнала. Настройка приемника на любую частоту в заданном диапазоне осуществляется установлением резонансных частот всех селективных цепей радиотракта равным требуемой частоте сигнала. При перестройке приемника прямого усиления с одной частоты на другую необходимо перестраивать все селективные цепи радиотракта. При этом система настройки приемника оказывается конструктивно сложной и дорогой. Если на входе РПУ действуют модулированные сигналы от нескольких радиостанций, работающих на различных несущих частотах, то данный приемник необходимо настраивать только на одну фиксированную частоту, и только при идеально прямоугольной амплитудно-частотной характеристике радиотракта. Все составляющие спектра сигнала принимаемого радиостанцией пройдут без искажения, а сигналы всех других радиостанций будут полностью подавлены.

Бесплатная лекция: "Минеральные вещества" также доступна.

Недостатками приемника прямого усиления являются:

1) Низкая избирательность и селективность, и плохое качество принимаемого сигнала за счет того, что реальная АЧХ одиночного колебательного контура УРЧ сильно отличается от идеальной АЧХ (рис. 2).

2) ПП при перестройке РПУ в диапазоне принимаемых частот изменяется. Из-за непостоянства полосы пропускания одиночного колебательного контура в поддиапазоне , где d, Q – затухание и добротность контура, причём d постоянно в поддиапазоне, прием сигнала сопровождается с искажениями принимаемого сообщения.

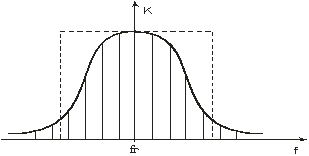

Рис. 2. АЧХ  РПУ

Обычно ПП выбирается равной ширине спектра принимаемого сигнала. Если полоса пропускания контура выбрана на максимальной частоте , то приём сигнала сопровождается с искажением передаваемого сообщения. В другом случае, когда полоса пропускания выбрана на минимальной частоте , то приём сигнала сопровождается с прохождением сильных помех от соседних радиостанций.
