Балансные преобразователи частоты
Балансные преобразователи частоты
Балансные ПРЧ (или ПЧ) - представляют собой соединение двух небалансных преобразователей.

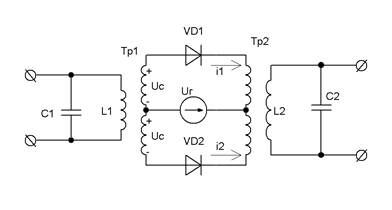

Рис. 1 Балансный ПЧ.
Лекция "22 Подшипниковые стали" также может быть Вам полезна.
В зависимости от подачи напряжения и на ПЭ (преобразовательный элемент) возможно два варианта построения балансных ПРЧ.
При первом варианте напряжение сигнала на ПЭ равны по значению, но противоположны по фазе (противофазные сигналы). Напряжение гетеродина на обоих ПЭ (на обоих диодах) равны по значению и синфазны.
При втором варианте напряжение сигнала - синфазное, а напряжение гетеродина – противофазное.
Общим для обоих вариантов построения балансных ПРЧ является то, что из двух подводимых напряжений и одно действует на оба диода синфазно, а другое - противофазно. Напряжение на выходе балансного ПРЧ как правило определяется разностью выходных токов ПЭ (преобразовательного элемента, или диодов). Балансный ПРЧ имеет свойства, аналогичные свойствам двухтактного усилителя, такие как:
- компенсация всех помех от любых источников на выходе каскада при их синфазном воздействии на ПЭ. При этом на выходе ПРЧ нет напряжения шумов гетеродина, а во входную цепь приемника не просачивается напряжение с частотой гетеродина.
- компенсация четных гармоник токов ПЭ в нагрузке, что приводит к уменьшению в балансном преобразователе числа побочных каналов.
