Тема 1.2 Структурная схема пдс
Назначение элементов схем ПДС. Виды дискретных сигналов. Их назначение, параметры.
Структурные схемы передачи дискретных сигналов
1.Структурная схема телеграфной связи.

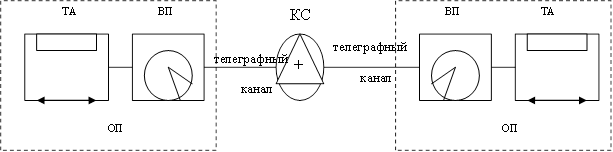

Рисунок. Структурная схема телеграфной связи.
Структурная схема телеграфной связи состоит из оконечных пунктов (ОП), телеграфных каналов и коммутационных станций (КС). Различают коммутируемые и некоммутируемые телеграфные связи. При коммутируемой связи ОП могут соединяться друг с другом на время передачи сообщения. Коммутируемые связи характеризуются постоянным соединением двух ОП, независимо от наличия сообщений, подлежащих передаче. В состав оборудования входят: буквопечатающий телеграфный аппарат (ТА) и вызывной прибор (ВП). Каждый ОП может передавать и принимать телеграммы, поэтому телеграфный аппарат является приёмопередающим. С помощью ВП оператор-телеграфист оконечного пункта производит вызов КС, устанавливает соединение с нужным ОП и отбой после окончания телеграммы.
2. Структурная схема передачи данных.

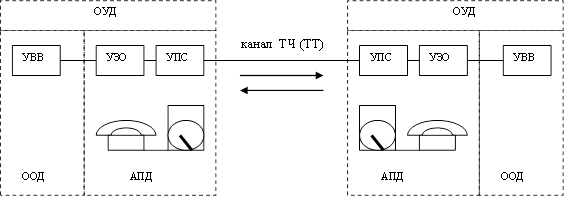

Рисунок. Структурная схема передачи данных.
Рекомендуемые материалы
Оконечные установки данных (ОУД) соединяются между собой каналом связи, в качестве которого используют стандартные каналы ТЧ (тональной частоты) или канал ТТ (тонального телеграфирования). ОУД содержит оборудование обработки данных (ООД) и аппаратуру передачи данных (АПД). К ООД относятся устройства ввода-вывода данных (УВВ), задачами которого является ручной или автоматический ввод сообщения, подлежащего передаче в АПД; получение из АПД приёмного сообщения и запись его на носитель (чаще всего – бумагу); недокументированного отображения передаваемых и принимаемых данных на телеэкране или табло.
АПД содержит: УЗО – устройство защиты от ошибок, УПС – устройство преобразования сигналов, УАВ – устройство автоматического вызова. АО - служебный аппарат оператора – телеграфный или телефонный, в зависимости от типа используемого канала. УЗО обнаруживает и исправляет ошибки, возникающие в данных в процессе их передачи. УПС преобразует сигналы, передаваемые оконечной установкой в вид, обеспечивающий их передачу по каналу, т. е. согласует параметры сигнала и каналов; на приёме производится обратное преобразование. Совокупность УПС приёма и передачи называется модемом. УАВ служит для установления соединения между двумя ОУД, обмена служебными сигналами, участвует в проведении служебных переговоров операторами, которые обслуживают ОУД.
3. Структурная схема факсимильной связи.
Рисунок. Структурная схема факсимильной связи
Обратите внимание на лекцию "4 Отрасли педагогических знаний".
Факсимильная связь осуществляется по некоммутируемым каналам ТЧ. Факсимильный аппарат (ФА), подключаемый к каналу ТЧ непосредственно без каких либо вспомогательных устройств, является приёмо-передающим.
Вопросы для самоконтроля
1. Объясните принцип коммутируемой и некоммутируемой телеграфной связи.
2. Какие устройства входят в состав аппаратуры передачи данных?
3. Назначение устройства автоматического вызова?
4. Каким может быть служебный аппарат оператора в зависимости от используемого канала связи?
