РАЗДЕЛ 4
Телеграфные центры коммутации
Тема 4.1 Способы коммутации (КК, КП, КС)
Виды оперативной коммутации: коммутация каналов, коммутация пакетов, коммутация сообщений.
Способы коммутации
Существует 3 вида коммутации:
1) коммутация сообщений (КС),
2) коммутация каналов (КК),
3) коммутация пакетов (КП).
Коммутация сообщений
Рекомендуемые материалы

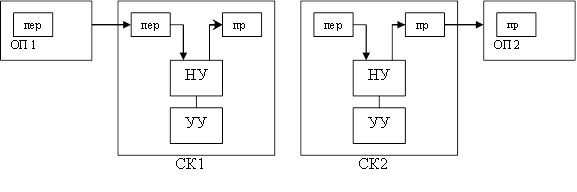

Рисунок. Коммутация сообщений
При коммутации сообщений оконечный пункт ОП подготавливает сообщение для передачи, где кроме текста самого сообщения, имеется служебная часть, создаются все сведения, необходимые для передачи сообщения по назначению (закодированный адрес ОП назначения) и передаёт его на ближайшую станцию коммутации сообщений СКС, к которой он подключен. Принимаемые по каналу сообщения записываются в накопительное устройство НУ. УУ производит сигнализацию адреса принятого сообщения и определяет направление дальнейшей его передачи. Если в данном направлении есть свободные исходящие каналы, то производится передача из НУ на следующую СКС. Итак, сообщение передаётся по этапам до тех пор, пока не поступит в ОП назначения. При этом на каждой станции происходит переприём сообщения (приём, запоминание, передача). Если на каком либо этапе передачи оказываются заняты все исходящие каналы требуемого направления, то сообщение ставится в очередь и ожидает освобождения каналов, поэтому сети СКС называются сетями с ожиданиями.
Коммутация каналов
Рисунок. Коммутация каналов
При коммутации каналов ОП сначала посылает на ближайшую CКС требование (вызов) на передачу сообщений, с помощью номеронабирателя или клавиатуры. ТА передаёт условный адрес вызываемого ОП. На CКК этот адрес поступает в УУ, которое на основе анализа адреса определяет путь передачи сообщения, и с помощью коммутационного оборудования КО станции производится соединение канала вызывающего ОП с каналом следующей СКК.
После установления соединения УУ СКК1 передаёт в УУ СКК2 адрес сообщения. Процесс соединения каналов продолжается на второй СКК, а затем на последующих и так до последней СКК, где происходит соединение с вызываемым ОП. Таким образом, перед началом передачи сообщения между ОП образуется сквозной тракт передачи сообщения, который разрушается после окончания сеанса связи. Если в процессе установления соединения на каком либо этапе нет свободных каналов в нужном направлении, то вызывающему ОП направляется сигнал отказа в соединении. Поэтому сети с коммутацией каналов называются сетями с отказом.
Коммутация пакетов
В сетях с коммутацией пакетов сообщение вместе со служебно-адресной информацией передаётся из ОП на ближайшую станцию СКП. Здесь сообщение разделяется на блоки определённой длины (пакеты), каждый из которых снабжается соответствующей служебной информацией, необходимой для доставки пакета по назначению. Формирование пакетов может начинаться сразу же после поступления на станцию коммутации пакетов заголовка сообщения. Каждый из пакетов передаётся независимо от других. В последней станции коммутации пакетов на пути следования сообщения производится его сборка из пакетов и передача в пункт назначения. При занятости исходящих каналов нужного направления пакеты ставятся на ожидание и передаются по мере освобождения каналов, поэтому сети с коммутацией пакетов называются сетями с ожиданием. Особенностью коммутации пакетов является поэтапная передача не всего сообщения целиком, а отдельных его блоков, что приводит к сокращению времени доставки сообщения адресату.
Вопросы для самоконтроля
1. В чем заключается принцип коммутации сообщений?
2. Почему сети с коммутацией каналов называют сетями с отказами?
3. Поясните преимущества принципа коммутации пакетов.
Тема 4.2 Электронные станции коммутации каналов
Электронные станции коммутации каналов (ЭСК)
ЭСК представляют собой комплекс аппаратуры с адресно-кодовым способом коммутации, построенный на базе технических средств вычислительной техники. Принцип адресно-кодовой коммутации заключается в том, что входящие сообщения записываются в устройства памяти, где к нему приписывается адрес в виде кода, а затем сообщение по кодовому адресу направляется к требуемому выходу по принципу ВРК. ЭСК осуществляет установление местных, исходящих, входящих и транзитных соединений. Основными функциями ЭСК является:
- приём сигнала вызова и служебно-адресной информации;
- выбор маршрута установления соединения;
- коммутация входящего канала и исходящего в выбранном направлении;
- передача служебно-адресной информации на смежную станцию;
- приём сигналов «отбой» и «разъединение».
При коммутации каналов между ОП устанавливается непосредственное соединение, поэтому контроль за передачей сообщения по назначению осуществляет не ЭСК, а операторы ОП. Ёмкость станции может изменяться от 512 до 6000 линий (каналов) к ОП и каналов межстанционной связи. Модуль наращивания ёмкости 128 точек подключения (точка подключения определяется общим числом абонентских линий и каналов межстанционной связи). Управление ЭСК осуществляется по записанной программе с помощью средств вычислительной техники.
В состав станции входят:
- управляющий вычислительный комплекс (УВК);
- коммутационное оборудование (КО);
- внешнее запоминающее устройство (ВЗУ);
- рабочие места полуавтоматического контроля абонентских и межстанционных связей (РМКС);
- рабочие места оперативного управления (РМОУ);
- рабочее место расчёта с абонентами (РМРА);
- рабочее место архива показателей качества (РМАПК);
- вспомогательное оборудование.

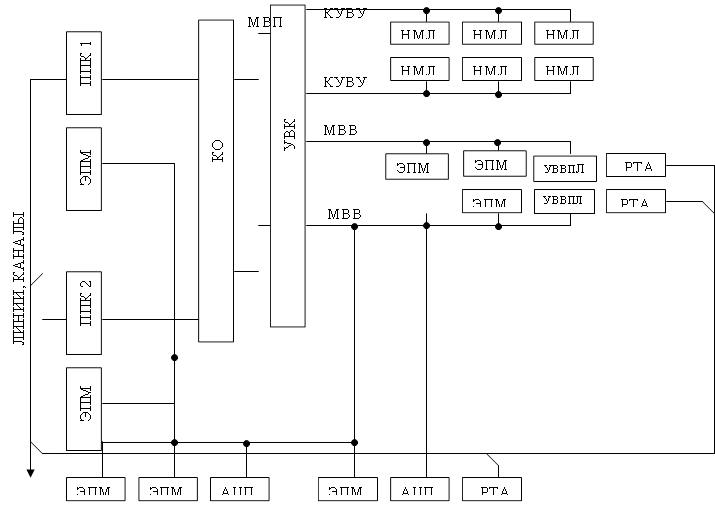

Рисунок. Структурная схема ЭСК
УВК – обеспечивает управление всеми процессами работы станции по записанной программе.
КО – содержит коммутационную систему ЭСК, комплекты взаимодействия с УВК, аппаратные средства контроля оконечных и магистральных участков, датчики различных сигналов.
ВЗУ – предназначено для организации массивов ЗУ для хранения программ, статистических данных и другой информации на накопителях на магнитной ленте НМЛ.
Пульт полуавтоматического контроля (ППК), используемый в РМКС, предназначен для полуавтоматического контроля каналов, подключённых к станции с возможностью раздельного испытания как в сторону станции, так и в сторону канала.
Программное обеспечение ПО ЭСК предназначено для организации функционирования оборудования станции в соответствии с требованиями к качественным показателям её работы. ПО построено по модульному принципу и содержит:
- базовую операционную систему, которая обеспечивает управление процессами ввода-вывода информации, изменения конфигурации технических средств и режимов работы оборудования, оценку результатов при сбоях и отказах оборудования, а также обеспечивает взаимодействие УВК с КО;
- программы блока обмена;
- программы обработки вызовов, обеспечивающие установление всех видов соединений;
- программы системы контроля и диагностики, обеспечивающие контроль работоспособности коммутационного оборудования, обнаружение неисправностей, контроль абонентских и магистральных участков;
- программы системы функционального обслуживания, обеспечивающие организацию хранения показателей качества обслуживания вызовов, взаимодействие с рабочими местами операторов, тарификацию услуг связи абонентами;
- программы системы профилактических тестов позволяют проводить профилактический контроль всех технологических средств станции.
Вопросы для самоконтроля
1. Перечислите технические характеристики ЭСК.
Люди также интересуются этой лекцией: Отличия языков человека и животных.
2. В чем заключается принцип адресно-кодовой коммутации
3. Поясните структурную схему ЭСК.
4. Объясните назначение основных элементов ЭСК
5. Какие устройства относятся к линейному оборудованию?
6. Поясните особенности коммутационной системы ЭСК.
7. Какие рабочие программы включены в программное обеспечение ЭСК?
