Тема 2.3 Персональный компьютер - оконечный терминал передачи данных

Назначение ПК и дополнительных устройств для работы в сетях телекоммуникаций. Устройства преобразования сигналов (УПС), их назначение и классификация. Модемы для сотовых систем связи, пакетных радиосетей, локальных радиосетей.

Конец ХХ века ознаменован все более широким применением компьютеров и информационных технологий в самых разных сферах жизни. Компьютеры позволяют значительно повысить эффективность и обороты в различных видах деятельности и открывают человеку новые горизонты познания. Поэтому владение навыками работы с компьютером очень важно и для сегодняшней эффективной работы, и, особенно, для получения максимальной выгоды от подобного умения в будущем.

Устройство современных модемов

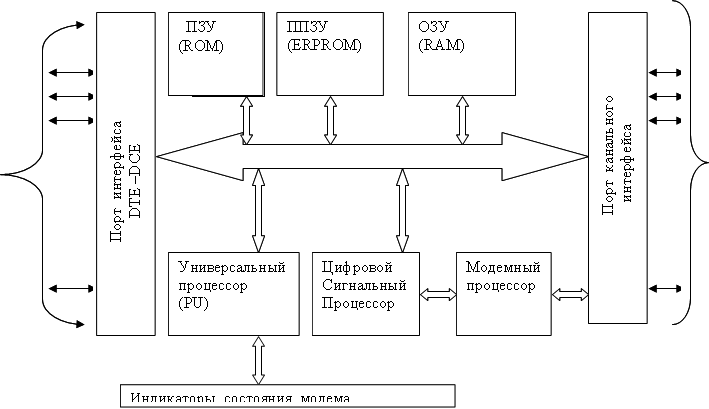

         Один из вариантов структуры современного модема представлен на рисунке.  Модем состоит из:

- адаптеров портов канального и DTE – DCE интерфейсов;

- универсального (PU), сигнального (DSP) и модемного процессоров;

- постоянного ПЗУ (ROM), постоянного энергозависимого перепрограммируемого ППЗУ (ERPROM), оперативного ОЗУ (RAM), запоминающих устройств и схемы индикаторов состояния модема.

   Порт интерфейса DTE – DCE обеспечивает взаимодействие с DTE. Если модем внутренний, вместо интерфейсов DTE – DCE может применяться интерфейс внутренней шины компьютера ISA. Порт канального интерфейса обеспечивает согласование электрических параметров с используемым каналом связи. Канал может быть аналоговым или цифровым, с дух- или четырёхпроводным окончанием.

Рекомендуемые материалы

          Универсальный процессор выполняет функции управления взаимодействием с DTE и схемами индикации состояния модема. Он выполняет посылаемые DTE АТ-команды и управляет режимами работы остальных составных частей модема. Кроме этого, универсальный процессор может реализовывать операции компрессии/декомпрессии передаваемых данных.

           Интеллектуальные возможности модема определяются в основном типом используемого PU и микропрограммой управления модемом, хранящейся в ROM. Путём замены или перепрограммирования ROM иногда можно достичь существенного улучшения свойств модема, то есть, произвести его модернизацию. Такого рода модернизация некоторых моделей модемов обеспечивает поддержку новых протоколов или сервисных функций. Для облегчения процесса модернизации в последнее время стали применять микросхемы флэш-памяти (FlashROM) вместо микросхем ROM.

           Схема ERPROM даёт возможность сохранять установки модема в так называемых профайлах или профилях модема на время его выключения. Память RAM интенсивно используется для временного хранения данных и выполнения промежуточных вычислений как универсальным, так и цифровым сигнальным процессором.

           На сигнальный процессор, как правило, возлагаются задачи по реализации основных функций протоколов модуляции (кодирование свёрточным кодом, относительное кодирование, скремблирование и т. д.), за исключением операции модуляции/демодуляции. Последние операции выполняются специализированным процессором (DSP).

           В современной специальной литературе достаточно подробно рассмотрены вопросы устройства, принципа действия и особенности настройки модемов для телефонных каналов.

           Общими тенденциями развития модемов являются:

- рост универсальности устройств, что проявляется в поддержке многочисленных типов интерфейсов и разнообразии видов кодирования и модуляции сигналов, а также в постоянном расширении диапазона скоростей передачи информации;

- реализация возможности конфигурирования программным способом;

- уменьшение массы и габаритных размеров.

            В плане конструктивного исполнения модемов наблюдаются два новых направления. Первое – увеличение степени интеграции устройств, а именно размещение всех их функциональных узлов, кроме источника питания, на одной многослойной печатной плате. Второе направление – построение модульных устройств. В этом не последнюю роль играет модульное построение компьютеров, дающее возможность пользователю самому определять конфигурацию своего компьютера, а при необходимости проводить его модернизацию. Таким образом осуществляется перенос идеологии построения компьютеров в область построения модемов.

Если Вам понравилась эта лекция, то понравится и эта - 10 Перевод 70 толковников.

Вопросы для самоконтроля

1. Перечислите основные узлы, входящие в состав ЭВМ, и их назначение.

2. Назначение дополнительных устройств в сетях телекоммуникации, их назначение.

3. Объясните устройство современного модема.

4. Перечислите общими тенденциями развития модемов.

5. Поясните основные принципы работы модема АЛЬФА-ТЕЛЕКС.
