Сквозная динамическая характеристика.

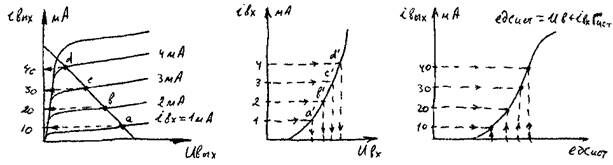

Это зависимость выходного тока усилительного элемента от сдс источника сигнала, при наличии сопротивления нагрузки в выходной цепи. При построении сквозной динамической характеристики используют входную динамическую (статическую) характеристику и нагрузочную прямую по переменному току. Следовательно, сквозная характеристика учитывает, как нелинейность входной, так и нелинейность выходной характеристик транзистора. Сквозная характеристика используется для расчета нелинейных искажений усилителя (метод трёх или пяти ординат).
