Основные показатели усилителей.
1. Общие определения.
Усилителем электрического сигнала или просто усилителем (У) называется устройство, преобразующее маломощный электрический сигнал на входе в сигнал большой мощности на выходе с минимальными искажениями формы.

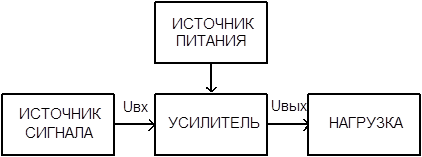

Усиление осуществляется за счет потребления энергии от дополнительного источника питания. Форма входного и выходного сигнала остается неизменной, но последний получается усиленным по амплитуде. Таким образом, входной сигнал управляет преобразованием энергии источника питания в энергию выходного сигнала.
Классификация усилителей может выполняться по:
1. Характеру усиливаемых сигналов:
- У гармонических сигналов, У импульсных сигналов.
2. Полосе усиливаемых частот:
- У звуковых частот: >>1.1
Вместе с этой лекцией читают "1 Словарь основных понятий".
- У высокой частоты, У промежуточной частоты – усиливают модулированные колебания. <<1.1
- У по току – усиливают сигналы от =0 до некоторой
3. Назначению:
- магнитофонные, телевизионные, радиолокационные, измерительные…
4. Роду используемых усилительных элементов:
- ламповые, транзисторные, на элементах с отрицательным дифференциальным сопротивлением.
