3.3. Аварии и неполадки подшипников
Прекращение подачи масла как к сегментам упорного, так и к вкладышам опорных подшипников неизбежно вызывает очень серьезную аварию с выплавлением баббитовой заливки и задеванием вращающихся деталей о неподвижные. В свою очередь это приводит, как правило, к разрушению проточной части и другим тяжелым последствиям.
Подача масла может прекращаться при всевозможных нарушениях в работе масляной системы: при неправильной эксплуатации масляного бака, в котором не производятся должная очистка и деаэрация масла, неправильной эксплуатации масляных насосов, что может вызвать срыв их работы, при плохом качестве масла и т.д.
Пример 3.6. На одной из турбин с двумя отборами произошло повреждение шести подшипников, на двух шейках вала образовались надиры, повредились масляные уплотнения подшипников. Авария произошла вследствие срыва подачи масла к подшипникам из–за засорения сеток, установленных в масляном баке. Причиной их засорения явилась плохая промывка масляной системы после капитального ремонта, в результате чего качество масла в системе непрерывно ухудшалось. Это требовало ежедневной очистки сеток масляного бака от шлама, что и выполнялось персоналом ТЭС. Однако в течение 2 дней, предшествующих аварии, сетки не чистились. Они засорились, и это привело к снижению давления масла в системе регулирования настолько, что защита турбины (реле давления) закрыла стопорный клапан. Дежурный персонал, вместо того чтобы отключить турбоагрегат и позаботиться о восстановлении давления в системе смазки и регулирования, опять открыл стопорный клапан, который, естественно, вновь закрылся. Персонал включил пусковой масляный насос, и тогда вследствие низкого давления на его всасывающей стороне произошел срыв работы насоса.
Авария упорного подшипника особенно опасна, она практически всегда сопровождается разрушением лопаток, так как происходит значительный сдвиг ротора с выборкой осевых зазоров.
Повышение осевого усилия на колодках упорного подшипника происходит в следующих случаях:
1) при водяном ударе, когда закупорка водой рабочих каналов приводит к резкому увеличению перепада давлений на ступень;
2) при закатке выходных кромок рабочих лопаток из–за попадания постороннего предмета или задеваний;
Рекомендуемые материалы
3) при внезапном нарушении баланса расходов пара через цилиндры в турбинах с большими аккумулирующими емкостями пара (например, промежуточным пароперегревателем);
4) при отложениях в проточной части;
5) при износе гребешков уплотнений в условиях эксплуатации или установке их с увеличенными зазорами при монтаже или капитальном ремонте.
Причиной возрастания осевого усилия в последних двух случаях является возрастание степени реактивности в ступенях подобно тому, как это происходит при изменении отношения скоростей.
При отложениях в проточной части изменяется соотношение площадей сопловой решетки F1, и рабочей решетки F2 для прохода пара. При увеличении отношения F1/F2 степень реактивность растет. Поэтому при заносе рабочих лопаток в большей степени, чем сопловых, реактивность растет, увеличивается давление перед рабочей решеткой и, следовательно, осевое усилие.
Аналогичным образом увеличивается реактивность и при увеличении зазоров в диафрагменном уплотнении.

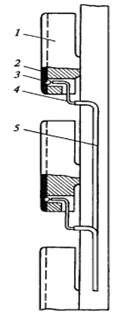

Надежную нормальную работу подшипника обеспечивает постоянный контроль температуры баббитовой заливки рабочих сегментов, позволяющий вовремя заметить все отклонения от нормы. Для измерения температуры баббитовой заливки каждый сегмент снабжается термопарой, горячий спай которой прочно прикрепляют (рис. 3.4) к внутренней поверхности баббитовой заливки. Каждый из проводников термопары помещают в асбестовую оплетку и затем в хлорвиниловую трубку. Все термопары подключают к самопишущему прибору, непрерывно регистрирующему температуру сегментов во времени. Показания приборов позволяют контролировать не только изменение температуры сегментов с течением времени, но и равномерность их нагрузки.
Рис. 3.4. Изменение термопарами температуры баббитовой заливки колодок упорного подшипника В лекции "4 Частная психиатрия" также много полезной информации. 1 — колодка; 2 — баббитовая заливка; 3 — горячий спай; 4 — термопара в асбестовой оплетке; 5 — провода в хлорвиниловой трубке |
Постепенное увеличение температуры всех сегментов свидетельствует о росте осевого усилия, действующего на подшипник, а изменение температуры отдельных сегментов – об их неправильной установке или появившихся перекосах в связи с ослаблением связей между отдельными узлами подшипника.
Повреждения баббитовой заливки опорных подшипников могут происходить либо из–за нарушения технологии заливки, либо в результате неправильного монтажа. При неудачном и засоренном примесями составе баббитовой заливки, перегреве баббитового расплава, недостаточно чистой поверхности вкладыша происходит выкрашивание кусков заливки или ее отслаивание от тела вкладыша.
Пример 3.7. На двух вкладышах одной из мощных турбин были обнаружены следующие повреждения: на подшипнике № 3 – отслаивание и выпадение участка баббитовой заливки площадью 54 см, а на подшипнике № 5 – трещина в баббитовой заливке верхней части вкладыша. Причиной повреждения явилась недостаточно чистая поверхность, на которую осуществлялась наплавка баббита.
При неправильном монтаже и ремонте, а также при эксплуатации, когда создаются условия для углового смещения оси шейки вала относительно вкладыша, происходит неравномерный износ баббитовой заливки, и возникают надиры на шейках вала.
