Расчёт функциональной надёжности в объединении из двух эс со слабой связью
5.2 расчёт функциональной надёжности в объединении из двух эс со слабой связью.
Рис.5.7
При объединении ЭС (рис.5.7) основную опасность для надёжности представляет:
1) отключение линий связи Л1 или Л2;
2) появление аварийного небаланса мощности (потеря генерирующей мощности в ЭС-2, отключение узлов нагрузки в ЭС-1) в объединяемых системах.
Здесь (рис.5.7) хс1 и хс2 – эквивалентные сопротивления в ЭС-1, ЭС-2, хл – сопротивление Л1 илиЛ2;
РГ1 и РН1, РГ2 и РН2 – генерируемые мощности и мощности нагрузок в ЭС-1 и ЭС-2;
Рекомендуемые материалы
Рл – мощность, передаваемая по межсистемной связи.
Электромеханические переходные процессы в каждой из ЭС:
(5.4)
(5.5)
где
Tj1, Tj2 – механические постоянные инерции ЭС-1 и ЭС-2
; (5.6)
; (5.7)
(5.8)
Для получения уравнения электромеханического переходного процесса в объединении из двух энергосистем используя уравнения (5.4, 5.5) имеем:
(5.9)
где (5.10)
(5.11)

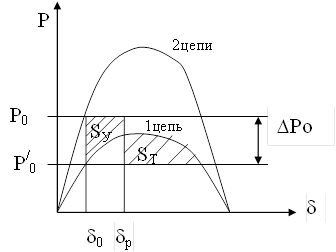

Отключение одной цепи межсистемной связи представлено на рис. 5.8:
Рис. 5.8
Для 2-ух цепей: Р0=РЛ и 0=
После отключения

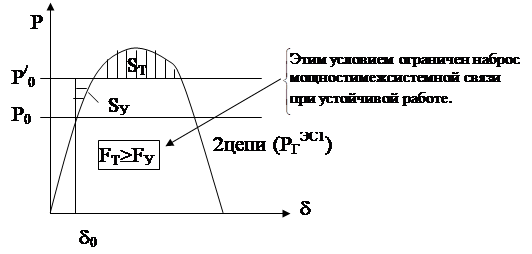

Для обеспечения устойчивости надо разгрузка межсистемной связи до , чтобы обеспечить устойчивость динамического перехода и статическую устойчивость нового установившегося режима. Для обеспечения динамической устойчивости должно соблюдаться условие: ST>SУ (Р – угол, при котором имеем разгрузку межсистемной передачи, т.е. переход с уровня Р0 на Р. Запас статической устойчивости:
Снижение Р0 до возможно за счёт уменьшения или уменьшения (или уменьшения или уменьшения
(5.12)
Откуда разгрузка связи :
Причиной нарушения устойчивости может быть и появление небаланса мощности в ЭС-1 или ЭС-2. Из рис.5.9 видно, что к увеличению перетока мощности может быть потеря части нагрузки () в ЭС-1 (или В общем случае это может быть авария дающая
Изменение мощности и вызывают отклонение частоты
; , (5.13)
где
Рекомендация для Вас - 10 Закон отрицания отрицания.
КГ,i, КН,i, - крутизна частотной характеристики мощности, нагрузки i-ой системы;
n – количество систем в объединении.
Рис. 5.9
При небалансе мощности «DР» имеем отклонение частоты ”Df”:
; (5.14)
