Вертикально фрезерный станок с чпу модели 6520ф3

Вертикально фрезерный станок с чпу модели 6520ф3.

Станок предназначен для обработки поверхностей торцовыми, концевыми, угловыми и фасонными фрезами, сверлами и зенкерами. На станке обрабатывают детали типа штампов, пресс-форм, кулачков, копиров, применяемых в мелкосерийном производстве. Размер рабочей поверхности стола 250 х 630 мм.

Основные узлы. Основание 5 станка имеет коробчатую форму с перегородками и ребрами жест­кости. Внутренняя полость станка используется как резервуар для охлаждающей жидкости. На основании станка жестко крепится стойка 9, которая имеет также как и основание 5 коробчатую форму и ребра жесткости. По прямоугольным направляющим основания 5 перемещается по координате Y са­лазки 7. Стол 8 монтируется на салазках 7 и перемещается по направляющим типа ласточкин хвост по координате X. Салазки 7 и стол 8 вместе называют крестовым столом. По направляющим стойки перемещается по координате Z шпиндельная (фрезерная) бабка 2. Коробка скоростей 1 размещена на стойке 9 станка, которая обеспечивает главное движение. Для обеспечения СОЖ имеет­ся система охлаждения 6. Для перемещения стола, салазок и фрезерной головки применен гидравлический привод с гидростанцией 4.

Рекомендуемые материалы

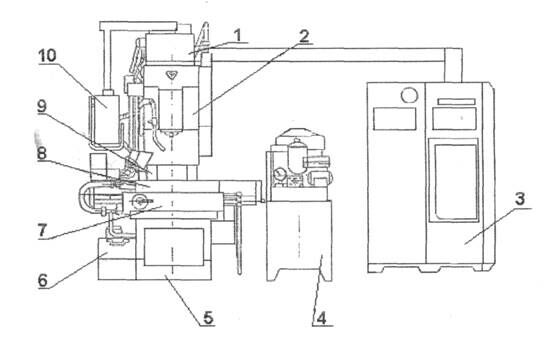

1 - коробка скоростей;

2 - шпиндельная бабка;  3 - СЧПУ станка;

4 - гидростанция;

5 - основание;

6 - система СОЖ;

7 - салазки;

8 - стол;

9 - стойка станка;

10 – пульт  управления

Рисунок 1 — Общий вид станка 6520ФЗ

Главное движение - вращение шпинделя с инструментом.

Вертикальная  подача  -  перемещение  шпиндельной  головки  в  вертикальном  направлении.

Поперечная подача - перемещение салазок со столом в поперечном направлении.

Продольная подача - перемещение стола по направляющим салазок.

Вспомогательные   движения   -   ускоренные   перемещения   стола.   Салазок   и шпиндельной головки, зажим и отжим шпиндельной головки.

Торможение шпинделя осуществляется тормозной электромагнитной муфтой. Зажим инструмента в шпинделе происходит с помощью тарельчатых пружин, разжим гидравлический.

Для повышения жесткости при фрезеровании и предотвращения самопроизвольного перемещения бабки при выключенной гидростанции имеется механизм зажима шпиндельной бабки.

Устройство ЧПУ - НЗЗ-1М предназначено для управления приводами станка по трем координатам. Все приводы с шаговой системой управления.

В лекции "2.Мифология как мировоззрение и источник литературного творчества" также много полезной информации.

Тип системы ЧПУ - контурная.

Вид интерполяции - линейно-круговая.

Способ кодирования - ISO-7 bit

Программоноситель - перфолента.

Скорость считывания информации - 700 строк в секунду.

Количество управляемых координат 3 (одновременно 2).
