Выбор допускаемых напряжений
Выбор допускаемых напряжений
Кривые усталости для контактных напряжений и изгибных напряжений образцов из бронзы имеют очень длинные наклонные участки. Поэтому за исходные принимают допускаемые напряжения при 107 циклов для расчета по контактным напряжениям и при 106 циклов – для расчета по напряжениям изгиба.
Допускаемые контактные напряжения [s]H
Группа I.
sH0 – предел контактной выносливости при 107 циклов.
sH0 = (0,75…0,9)× sb
sb – временное сопротивление при растяжении.

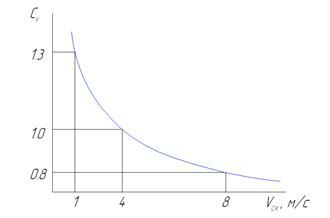

Cv – коэффициент, учитывающий интенсивность изнашивания, зависит от Vск.
Рекомендуемые материалы
KHL – коэффициент долговечности
NHE = KHE × NK – эквивалентное число циклов, аналогично зубчатым передачам зависит от режима.
KHE – зависит от типового режима нагружения
Группа II. (БрА9Ж3Л, ЛЦ23А6ТК3Мц2). Определяется из условия сопротивления заеданию.
[s]H = (250…300) – vск
Группа III. (чугуны). Определяется из условия сопротивления заеданию.
[s]H = (175…200) - 35 vск
Допускаемые напряжения изгиба
Для бронзовых венцов
[s]F = sF0×KFL
sF0 = 0.08×sb + 0.25×sT – предел изгибной выносливости.
Коэффициент долговечности
NFE = KFE × NK £ 25×107
Коэффициент эквивалентности KFE = 1…0,004, меньшие значения при легких режимах.
Для чугунных червячных колес
[s]F = 0,22 × sbи
sbи – предел прочности при изгибе (обычно в 1,5…2,2 раза больше sb при растяжении).
Тепловой расчет
Расчет при установившемся тепловом состоянии проводят по уравнению теплового баланса:
W = W1
W – количество теплоты, Дж, выделяющейся при непрерывной работе передачи в единицу времени, Дж/с.
W1 – количество теплоты, отводимой с поверхности в единицу времени
W = 103×(1 - h)×P1
h - КПД передачи
P1 – мощность на червяке, кВт
Обратите внимание на лекцию "Сервисная деятельность как форма удовлетворения потребностей человека".
W1 = KT×(tм – t0)×A×(1 + y)
KT – коэффициент теплопередачи, характеризующий тепловой поток, передаваемый в 1с одним м2 поверхности корпуса при перепаде температур в1°С (зависит от материала корпуса, скорости циркуляции воздуха – интенсивности вентиляции помещения).
y - коэффициент, учитывающий теплоотвод через основание корпуса. При установке на металлическое основание y = 0,3, на бетонное y » 0.
Определяется температура масла:
Если при расчете получают tм >[t], то необходимо увеличить поверхность A охлаждения, предусмотрев охлаждающие ребра. Можно применять искусственное охлаждение, например, обдув вентилятора. Вентилятор устанавливают на валу червяка, KT = 30 Вт/(м2×°С). Водяное охлаждение – KT = 200 Вт/(м2×°С).
