Диаграмма состояния двойных сплавов с ограниченной переменной растворимостью компонентов в твердом состоянии
Билет20 1. Диаграмма состояния двойных сплавов с ограниченной переменной растворимостью компонентов в твердом состоянии. Термическая об работка сплавов этой диаграммы.
Диаграмма состояния и кривые охлаждения типичных сплавов системы представлены на рис.5.5.
1. Количество компонентов: К = 2 (компоненты А и В);
2. Число фаз: f = 3 (жидкая фаза и кристаллы твердых растворов (раствор компонента В в компоненте А) и ( раствор компонента А в компоненте В));
3. Основные линии диаграммы:
· линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке;
· линия солидус аdcfb, состоит из трех участков;
· dm – линия предельной концентрации компонента В в компоненте А;
· fn – линия предельной концентрации компонента А в компоненте В.
Рекомендуемые материалы
4. Типовые сплавы системы.
При концентрации компонентов, не превышающей предельных значений (на участках Аm и nВ), сплавы кристаллизуются аналогично сплавам твердым растворам с неограниченной растворимостью, см кривую охлаждения сплава I на рис. 5.5 б. При концентрации компонентов, превышающей предельные значения (на участке dcf), сплавы кристаллизуются аналогично сплавам механическим смесям, см. кривую охлаждения сплава II на рис. 5.5 б.
Вместе с этой лекцией читают "1 Классификация деталей и узлов машин".

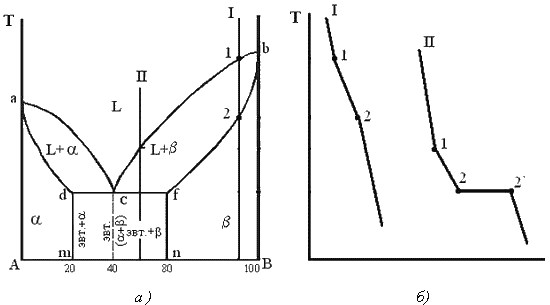

Рис. 5.5 Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии (а) и кривые охлаждения типичных сплавов (б)
Сплав с концентрацией компонентов, соответствующей точке с, является эвтектическим сплавом. Сплав состоит из мелкодисперсных кристаллов твердых растворов и , эвт. (кр. тв. р-ра + кр. тв. р-ра )
Кристаллы компонентов в чистом виде ни в одном из сплавов не присутствуют.
2.Выбор конструкционных материалов для валов и осей в зависимости от уровня требуемых усталостной прочности, износостойкости, специальных свойств, способы повышения конструкционной прочности валов и осей.
Для валов применяются стали нормально прочности с поверхностным упрочнением, - это сруднеуглеродистые (0.3-0.6%) улучшаемые стали. Легирующие элементы: Хром, Марганец. ТО – закалка + высокий отпуск. Структура C+лиспесные спуцкорбиды+ценемтит зернистый. Свойства: высокая σв и σ-1. Т50, хорошая прокаливаемость
