Вращающееся магнитное поле
Если взять обмотки, расположенные под углом в 120°, и подвести к ним трехфазный ток, то мы получим весьма интересное явление, положенное в основу работы трехфазных электродвигателей.
Ток, проходящий по обмотке, создает магнитный поток, который точно следует всем изменениям тока, т. е. другими словами, развитие магнитного потока также следует по синусоиде. В каждой обмотке развитие магнитного потока отличается одно от другого на 120°. Все три магнитные потока дают равнодействующий магнитный поток, постоянный по величине, но перемещающийся в пространстве так, как если бы вместо трех обмоток взять двухполюсный магнит и вращать его вокруг центра обмотки.

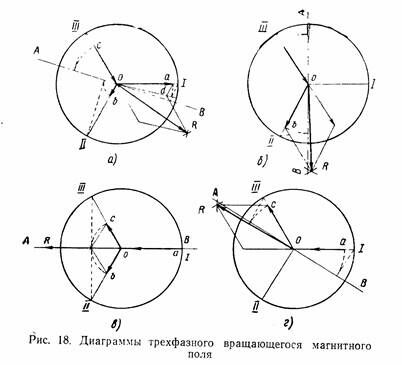

Для того чтобы яснее себе это представить, на рис. 18 изображены четыре последовательные диаграммы трехфазного вращающегося магнитного поля. Векторы, обозначенные римскими цифрами /, // и ///, изображают направление магнитных полей трех обмоток, расположенных под углом в 120°.
Прямой АВ мы фиксируем какой-либо момент времени и для этого момента определяем величины магнитных потоков каждой фазы. Для этого векторы /, // и ///, изображающие направление и максимальные значения магнитных потоков каждой фазы, проектируем на прямую АВ. Полученные величины откладываем на векторы /, // и /// и складываем их геометрически, принимая во внимание направление потоков.
 |
Вначале складываем моментные значения потоков / и //, характеризуемых векторами Оа и Ob (рис. 18, а). Находим равнодействующий им вектор Od и складываем его с вектором Ос, изображающим моментное значение магнитного потока ///. Получаем равнодействующий трех векторов — вектор OR, который выражает как по величине, так и по направлению равнодействующий магнитный поток обмоток трехфазного тока, расположенных под углом 120° друг к другу.
Беря последующие моменты (рис. 18, б, в, г) и производя сложение трех векторов моментных значений, мы получаем тот же по величине вектор равнодействующий OR, но перемещающийся вокруг точки О. Таким образом, вокруг обмоток, расположенных друг- к другу под углом 120°, по которым протекает трехфазный переменный ток, образуется вращающееся магнитное поле.
