Полупроводниковые диоды

2 полупроводниковые диоды

2.1 Классификация

Классификация полупроводниковых диодов производится по следующим признакам:

- методу изготовления перехода: сплавные, диффузионные, планарные, точечные, диоды Шоттки и др.;

- материалу: германиевые, кремниевые, арсенидо-галлиевые и др.;

- физическим процессам, на использовании которых основана работа диода: туннельные, лавинно-пролетные, фотодиоды, светодиоды, диоды Ганна и др.;

- назначению: выпрямительные, универсальные, импульс­ные, стабилитроны, детекторные, параметрические, смеситель­ные, СВЧ-диоды и др.

Некоторые из указанных типов диодов по назначению будут рас­смотрены в настоящей главе, а другие - в соответствующих разде­лах учебного пособия.

Рекомендуемые материалы

2.2 Выпрямительные диоды

Выпрямительными обычно называют диоды, предназначенные для преобразования переменного напряжения промышленной час­тоты (50 или 400 Гц) в постоянное. Основой диода является обыч­ный p-n переход. В практических случаях p-n переход диода имеет достаточную площадь для того, чтобы обеспечить большой прямой ток. Для получения больших обратных (пробивных) напряжений ди­од обычно выполняется из высокоомного материала.

Основными параметрами, характеризующими выпрямительные диоды, являются (рисунок 2.1):

- максимальный прямой ток I_{пр max};

- падение напряжения на диоде при заданном значении прямого тока I_пр (U_пр » 0.3...0,7 В для германиевых диодов и U_пр » 0,8...1,2 В -для кремниевых);

- максимально допустимое постоянное обратное напряже­ние диода U_{обр max} ;

- обратный ток I_обр при заданном обратном напряжении U_обр (значе­ние обратного тока германиевых диодов на два -три порядка боль­ше, чем у кремниевых);

- барьерная емкость диода при подаче на него обратного напря­жения некоторой величины;

- диапазон частот, в котором возможна работа диода без суще­ственного снижения выпрямленного тока;

- рабочий диапазон температур (германиевые диоды работают в диапазоне -60...+70°С, кремниевые - в диапазоне -60...+150°С, что объясняется малыми обратными токами кремниевых диодов).

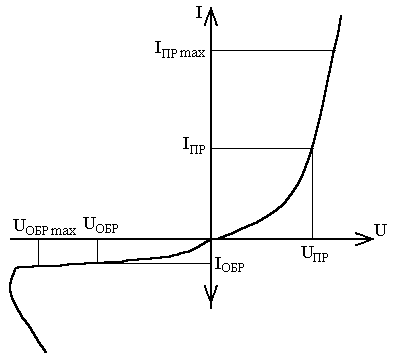

Рисунок 2.1 К определению параметров выпрямительных диодов.

Выпрямительные диоды обычно подразделяются на диоды ма­лой, средней и большой мощности, рассчитанные на выпрямленный ток до 0.3, от 0,3 до 10 и свыше 10 А соответственно.

Для работы на высоких напряжениях (до 1500 В) предназначе­ны выпрямительные столбы, представляющие собой последова­тельно соединенные p-n переходы, конструктивно объединенные в одном корпусе. Выпускаются также выпрямительные матрицы и блоки, имеющие в одном корпусе по четыре или восемь диодов, соединенные по мостовой схеме выпрямителя и имеющие I_{пр max} до 1 А и U_{o6p max} до 600 В.

При протекании больших прямых токов I_пр и определенном паде­нии напряжения на диоде U_пp B нем выделяется большая мощность. Для отвода данной мощности диод должен иметь большие размеры p-n перехода, корпуса и выводов. Для улучшения теплоотвода ис­пользуются радиаторы или различные способы принудительного охлаждения (воздушное или даже водяное).

Среди выпрямительных диодов следует выделить особо диод с барьером Шоттки. Этот диод характеризуется высоким быстродейст­вием и малым падением напряжения (U_пp < 0,6 В). К недостаткам ди­ода следует отнести малое пробивное напряжение и большие об­ратные токи.

2.3 Стабилитроны и стабисторы

Стабилитроном называется полупроводниковый диод, на об­ратной ветви ВАХ которого имеется участок с сильной зависимо­стью тока от напряжения (рисунок 2.2), т.е. с большим значением крутиз­ны DI/DU (DI= I_{cт max} - I_{ст min}). Если такой участок соответствует прямой ветви ВАХ, то прибор называется стабистором.

Стабилитроны используются для соз­дания стабилизаторов напряжения.

Напряжение стабилизации U_ст равно напряжению электрического (лавинного) пробоя p-n перехода при некотором заданном токе стабилиза­ции I_ст (рисунок ). Стабилизирующие свойства ха­рактеризуются дифференциальным со­противлением стабилитрона r_д = DU/DI, которое должно быть возможно меньше.

К параметрам стабилитрона относятся: напряжение стабилизации U_cт, минимальный и максимальный токи стабилизации I_{ст min} I_{ст max}.

Промышленностью выпускаются стабилитроны с параметрами: U_cт от 1,5 до 180 В, токи стабилизации от 0,5 мА до 1,4 А.

Выпускаются также двуханодные стабилитроны, служащие для стабилизации разнополярных напряжений и представляющие собой встречно включенные p-n переходы.

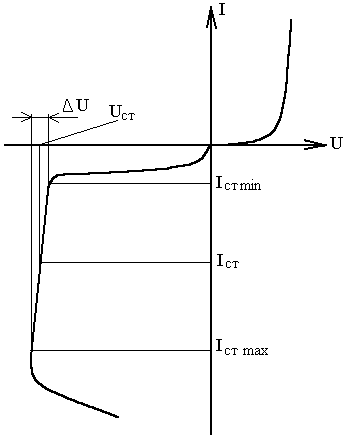

 Рисунок 2.2 К определению параметров стабилитронов.

2.4 Универсальные и импульсные диоды

Они применяются для преобразования высокочастотных и им­пульсных сигналов. В данных диодах необходимо обеспечить мини­мальные значения реактивных параметров, что достигается благо­даря специальным конструктивно-технологическим мерам.

Одна из основных причин инерционности полупроводниковых диодов связана с диффузионной емкостью. Для уменьшения времени жизни t используется легирование материала (например, золотом), что создает много ловушечных уровней в за­прещенной зоне, увеличивающих скорость рекомбинации и следовательно уменьшается С_диф.

Разновидностью универсальных диодов является диод с корот­кой базой. В таком диоде протяженность базы меньше диффузион­ной длины неосновных носителей. Следовательно, диффузионная емкость будет определяться не временем жизни неосновных носи­телей в базе, а фактическим меньшим временем нахождения (вре­менем пролета). Однако осуществить уменьшение толщины базы при большой площади p-n перехода технологически очень сложно. Поэтому изготовляемые диоды с короткой базой при малой площа­ди являются маломощными.

В настоящее время широко применяются диоды с p-i-n-структурой, в которой две сильнолегированные области p- и n-типа разде­лены достаточно широкой областью с проводимостью, близкой к собственной (i-область). Заряды донорных и акцепторных ионов расположены вблизи границ i-области. Распределение электричес­кого поля в ней в идеальном случае можно считать однородным (в отличие от обычного p-n перехода). Таким образом, i-область с низ­кой концентрацией носителей заряда, но обладающей диэлектриче­ской проницаемостью можно принять за конденсатор, «обкладками» которого являются узкие (из-за большой концентрации носителей в p- и n-областях) слои зарядов доноров и акцепторов. Барьерная ем­кость p-i-n диода определяется размерами i-слоя и при достаточно широкой области от приложенного постоянного напряжения прак­тически не зависит.

Особенность работы p-i-n диода состоит в том, что при прямом напряжении одновременно происходит инжекция дырок из p-области и электронов из n-области в i-область. При этом его прямое со­противление резко падает. При обратном напряжении происходит экстракция носителей из i-области в соседние области. Уменьшение концентрации приводит к дополнительному возрастанию сопротив­ления i области по сравнению с равновесным состоянием. Поэтому для p-i-n диода характерно очень большое отношение прямого и об­ратного сопротивлений, что при использовании их в переклю­чательных режимах.

В качестве высокочастотных универсальных использу­ются структуры с Шоттки и Мотта. В этих приборах про­цессы прямой проводимости определяются только основными носи­телями заряда. Таким образом, у рассматриваемых диодов отсутст­вует диффузионная емкость, связанная с накоплением и рассасы­ванием носителей заряда в базе, что и определяет их хорошие вы­сокочастотные свойства.

Отличие барьера Мотта от барьера Шоттки состоит в том, что тон­кий i-слой создан между металлом М и сильно легированным полу­проводником n⁺, так что получается структура М-i-n. В высокоомном i-слое падает все приложенное к диоду напряжение, поэтому толщи­на обедненного слоя в n⁺-области очень мала и не зависит от напря­жения. И поэтому барьерная емкость практически не зависит от на­пряжения и сопротивления базы.

Наибольшую рабочую частоту имеют диоды с барьером Мотта и Шоттки, которые в отличие от p-n-перехода почти не накаплива­ют неосновных носителей заряда в базе диода при прохождении прямого тока и поэтому имеют малое время восстановления t_ВОСТ (около 100 пс).

Разновидностью импульсных диодов являются диоды с накоп­лением заряда (ДНЗ) или диоды с резким восстановлением обрат­ного тока (сопротивления). Импульс обратного тока в этих диодах имеет почти прямоугольную форму (рисунок 4.2). При этом значение t₁ может быть значительным, но t₂ должно быть чрезвычайно малым для использования ДНЗ в быстродействующих импульсных устройствах.

Получение малой длительности t₂ связано с созданием внутреннего поля в базе около обедненного слоя p-n-перехода путем неравномерного распре­деления примеси. Это поле является тормозящим для носителей, пришед­ших через обедненный слой при пря­мом напряжении, и поэтому препятст­вует уходу инжектированных носителей от границы обедненного слоя, заставляя их компактнее концентрироваться зи грани­цы. При подаче на диод обратного напряжения (как и в обычном диоде) происходит рассасывание накопленного в базе заряда, но при этом внутреннее электрическое поле уже будет способство­вать дрейфу неосновных носителей к обедненному слою перехо­да. В момент t₁, когда концентрация избыточных носителей на границах перехода спадает до нуля, оставшийся избыточный за­ряд неосновных носителей в базе становится очень малым, а, следовательно, оказывается малым и время t₂ спадания обратно­го тока до значения I₀.

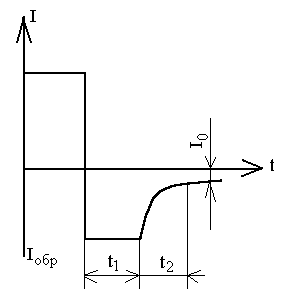

Рисунок 2.3 Временные диаграммы тока через импульсный диод.

2.5 Варикапы

Рекомендуем посмотреть лекцию "19 Общие положения".

Варикапом называется полупроводниковый диод, используе­мый в качестве электрически управляемой емкости с достаточно высокой добротностью в диапазоне рабочих частот. В нем исполь­зуется свойство p-n-перехода изменять барьерную емкость под действием внешнего напряжения (рисунок 2.4).

Основные параметры варикапа: номинальная емкость С_Н при заданном номинальным напряжением U_Н (обычно 4 В), максимальное обратное напряжение U_{обр max} и добротность Q.

Для увеличения добротности варикапа используют барьер Шоттки; эти варикапы имеют малое сопротивление потерь, так как в качестве одного из слоев диода используется металл.

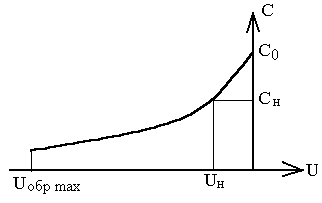

Рисунок 2.4 Зависимость емкости варикапа от напряжения.

Основное применение варикапов - электрическая перестройка частоты колебательных контуров. В настоящее время существует несколько разновидностей варикапов, применяемых в различных устройствах непрерывного действия. Это параметрические диоды, предназначенные для усиления и генерации СВЧ-сигналов, и умножительные диоды, предназначенные для умножения частоты в широком диапазоне частот. Иногда в умножительных диодах ис­пользуется и диффузионная емкость.
