Классификация

Для передачи движения на большие расстояния (до 10 м) различных отраслях машиностроения широко используют передачи, в которых усилие от ведущего звена к ведомому передается с помощью гибкого звена или связи в виде ремня, цепи, каната и т. п. В зависимости от типа гибкого звена различают передачи ременные, цепные и т. п.

Передачи с гибкими связями используют в машиностроении как силовые (для мощностей до 100 кВт, передаточных отношений до 10, при окружных скоростях до 50 м/с), а также в приборах и аппаратах – в качестве кинематических.

Передачи с жесткими звеньями могут передавать движение как за счет сил трения (фрикционные передачи), так и путем зацепления (зубчатые и др. передачи). Их применяют в широком диапазоне мощностей и скоростей движения. По сравнению с передачами гибкой связью они имеют меньшие габариты, высокую надежность и КПД, большую нагрузочную способность.

В современных машинах передача энергии может осуществляться меха­ническими, гидравлическими, пневматическими и другими устройствами. В курсе «Детали машин» рассматривают только механические передачи.

Механическими передачами, или просто передачами, называют механизмы для передачи энергии от машины-двигателя к машине-орудию, как правило, с преобразованием скоростей, моментов, а иногда — с преобразованием видов (например, вращательное в поступательное) и законов движения.

Передача (в механике) соединяет вал источника энергии - двигателя и валы потребителей энергии - рабочих органов машины, таких, например, как ведущие колёса гусеничного движителя или автомобиля.

Механические передачи известны со времен зарождения техники, прошли вместе с ней длительный путь развития и совершенствования и имеют сейчас очень широкое распространение. Грамотная эксплуатация механических передач требует знания основ и особенностей их проектирования и методов расчетов.

Рекомендуемые материалы

При проектировании к механическим передачам предъявляются следующие требования:

- высокие нагрузочные способности при ограниченных габаритных размерах, весе,    стоимости;

- постоянство передаточного отношения или закона его изменения;

- обеспечение определенного взаимного расположения осей ведущего и ведомого валов, в частности, межосевого расстояния ;

- малые потери при передаче мощности (высокий кпд) и, как следствие, ограниченный нагрев и износ;

- плавная и бесшумная работа;

- прочность, долговечность, надёжность.

Передачи имеют широкое распространение в машиностроении по следующим причинам:

1) энергию целесообразно передавать при больших частотах вращения;

2) требуемые скорости движения рабочих органов машин, как правило, не совпадают с оптимальными скоростями двигателя; обычно ниже, а создание тихоходных двигателей вызывает увеличение габаритов и стоимости;

3) скорость исполнительного органа в процессе работы машины-орудия необходимо изменять (например, у автомобиля, грузоподъемного крана, токарного станка), а скорость машины-двигателя чаще посто­янна (например, у электродвигателей);

4) нередко от одного двигателя необходимо приводить в движение не­сколько механизмов с различными скоростями;

5) в отдельные периоды работы исполнительному органу машины тре­буется передать вращающие моменты, превышающие моменты на валу машины-двигателя, а это возможно выполнить за счет уменьше­ния угловой скорости вала машины-орудия;

6) двигатели обычно выполняют для равномерного вращательного движения, а в машинах часто оказывается необходимым поступательное движение с определенным законом;

7) двигатели не всегда могут быть непосредственно соединены с исполнительными механизмами из-за габаритов машины, условий техники безопасности и удобства обслуживания.

Механические передачи, применяемые в машиностроении, класси­фицируют (рис.1 и 2):

по принципу передачи движения:

- передачи трением (фрикционная — рис.1, а и ременная — рис.2, а);

- зацеплением (зубчатые — рис.1, б; червячные — рис.1, в; цеп­ные — рис.2, б; передачи винт-гайка — рис.1, г, д);

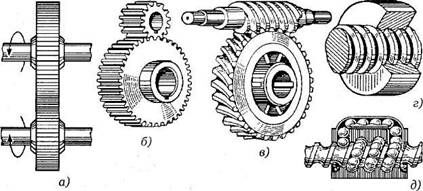

Рис.1. Механические передачи с непосредственным контактом тел вращения:

а — фрикционная передача; б — зубчатая передача; в — червячная передача;

г, д — передачи винт-гайка

б)

Рис.2. Передачи с гибкой связью: а — ременная; б — цепная

по способу соединения деталей:

- передачи с непосредственным контактом тел вращения (фрикционные, зубчатые, червячные, передачи винт-гайка — см. рис.1);

- передачи с гибкой связью (ременная, цепная — см. рис.2).

Зубчатые передачи

Зубчатые передачи получили наибольшее распространение в машиностроении благодаря следующим достоинствам:

а) практически неограниченной передаваемой мощности,

б) малым габаритам и весу,

в) стабильному передаточному отношению,

г) высокому КПД, который составляет в среднем 0,97 - 0,98.

Недостатком зубчатых передач является шум в работе на высоких скоростях, который однако может быть снижен при применении зубьев соответствующей геометрической формы и улучшении качества обработки профилей зубьев.

При высоких угловых скоростях вращения рекомендуется применять косозубые шестерни, в которых зубья входят о зацепление плавно, что и обеспечивает относительно бесшумную ра­боту. Недостатком косозубых шестерен является наличие осевых усилий, которые дополнительно нагружают подшипники. Этот недостаток можно устранить, применив сдвоенные шестерни с равнонаправленными спиралями зубьев или шевронные шестерни. По­следние, ввиду высокой стоимости и трудности изготовления применяются сравнительно редко - обычно лишь для уникальных передач большой мощности. При малых угловых скоростях враще­ния применяются конические прямозубые шестерни, а при больших - шестерни с круговым зубом, которые в настоящее время заменили конические косозубые шестерни, применяемые ранее. Конические гипоидные шестерни тоже имеют круговой зуб, однако оси колес в них смещены, что создает особенно плавную и бес­шумную работу. Передаточное отнесение в зубчатых парах колеблется в широких пределах, однако обычно оно равно 3 - 5.

Червячные передачи

Это передачи со скрещивающимися осями. Отличаются полно­стью бесшумной работой и большим передаточным отношением в одной паре, которое в среднем составляет 16 - 25. Серьезным недостатком червячных передач, ограничивающим их приме­нение при значительных мощностях, является низкий КПД, обусловленный большими потерями на трение в зацеплении. Как следствие низкого КПД - при работе передачи под нагрузкой, выделяется большое количество тепла, которое надо отводить во избежание перегрева. Средние значения КПД первичной передачи составляют 0,7 -0,8.

Цепные передачи

Применяются при передаче вращения между, параллельными удаленными друг от друга валами. В настоящее время получили распространение два типа приводных цепей:

а) цепи втулочно-роликовые (типа Галя),

б) цепи зубчатые из штампованных звеньев (типа Рейнольдса).

Обратите внимание на лекцию "Функционирование системы бюджетирования на предприятии".

Зубчатые цепи, благодаря относительно меньшему шагу, работают более плавно и бесшумно.

Недостатком цепных передач является сравнительно быстрый износ шарниров, способствующий вытяжке цепи и нарушению ее зацепления со звездочкой, а также шумная работа на высо­ких скоростях вследствие особенностей кинематики цепной передачи.

Ременные передачи

Применяются также для передачи вращения между параллельными удаленными валами. Область распространения этих пе­редач в настоящее время значительно сократилась, однако они еще находят широкое применение в качестве первичного приво­да от двигателя, а также привода к механизмам, обладающим большим моментом вращающихся масс. При трогании с места и в случае внезапных перегрузок ремни пробуксовывают, спасая механизмы от поломок. Преимущественное распространение перед плоскими получили плановые ремни, обладающие большей тяговой способностью.

Фрикционные передачи

Фрикционные передачи по форме фрикционных катков могут быть: цилиндрическими, коническими, лобовыми - с внешним и внутренним контактом. Главное достоинство фрикционных передач заключается в возможности создания на их базе фрикционных вариаторов (бесступенчатых коробок передач), а также в бесшумной их работе при высоких скоростях.
