Устройство выборки – хранения (УВХ).
Включение VT в режиме с плавающим затвором позволяет транзистору полностью открываться в момент выборки независимо от Uвх. Этот режим обеспечивает VD. U
Информация в лекции "Ноябрьская революция 1918-1919 гг. в Германии" поможет Вам.
U+y: VD – закрыт, VT – открыт, Uз = Uи.
U-y: VТ – закрыт, VD – открыт.
С – накопительная емкость (когда VT – открыт, С заряжается до Uвх).
ОУ должно быть с большим Rвх (на полевых транзисторах).

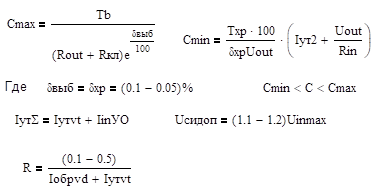

Расчет УВХ сводится к рассчету конденсатора:
