Мостовая двухполупериодная схема выпрямления
Мостовая двухполупериодная схема выпрямления

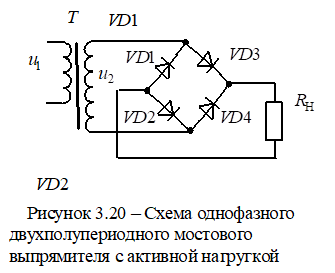

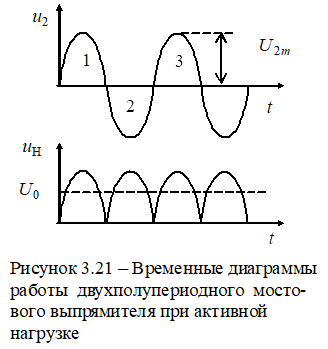

Принципиальная схема двухполупериодного мостового выпрямителя с активной нагрузкой и временные диаграммы его работы изображена на рисунках 3.20 и 3.21 соответственно. .
При положительной полуволне (1) напряжения на вторичной обмотке ток протекает по следующей цепи: вентиль – нагрузка – вентиль . При отрицательной полуволне (2) ток протекает по цепи: вентиль – нагрузка – вентиль . Таким образом, ток в нагрузке всегда протекает в одном направлении.
Среднее квадратичное значение напряжения на вторичной обмотке
. (3.40)
Рекомендуемые материалы
Амплитуда , среднее значение и среднее квадратичное значение тока вентиля описываются соотношениями
, , . (3.41)
Максимальное обратное напряжение на вентиле определяется амплитудой ми напряжения на вторичной обмотке трансформатора
. (3.42)
Среднее квадратичное значение тока во вторичной обмотке
. (3.43)
Габаритная мощность трансформатора
. (3.44)
Минимальная габаритная мощность трансформатора достигается при наличии индуктивного фильтра
. (3.45)
Преимущества мостовой схемы выпрямителя по сравнению со схемой со средней точкой:
Рекомендация для Вас - 8 Классификация электрохимических цепей. Физические цепи. Концентрационные цепи. Химические цепи. Аккумуляторы.
– лучшее использование трансформатора;
– меньше обратное напряжение на вентилях;
– в 2 раза меньше число витков вторичной обмотки.
Недостатки:
– в 2 раза большее количество диодов;
– потери на вентилях в 2 раза больше.
