Типы трансформаторов и их параметры
Лекция 11: «Типы трансформаторов и их параметры».
Силовые трансформаторы, установленные на электростанциях и подстанциях, предназначенные для преобразования электроэнергии с одного напряжения на другой. Наибольшее распространение получили трёхфазные трансформаторы, так как потери на них на 12-15% ниже, а расход активных материалов и стоимость на 20-25% меньше, чем в группе трёх однофазных трансформаторов такой же суммарной мощности.
Трёхфазные трансформаторы на напряжение 220кВ изготавливают мощностью до 1000МВА,на 500кВ-1000МВА. Предельная единичная мощность трансформаторов ограничивается массой, размерами, условиями транспортировки.

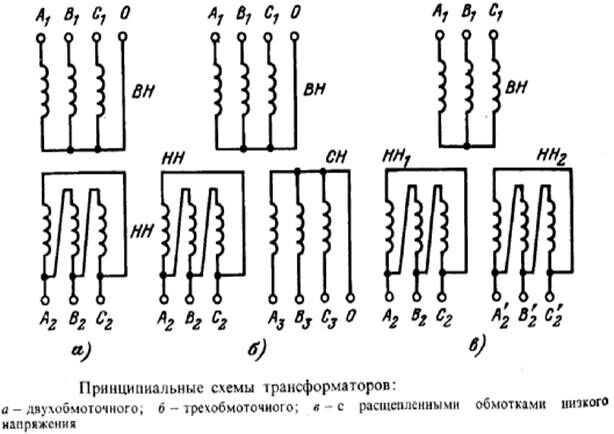

Однофазные трансформаторы применяются, если невозможно изготовление трёхфазных трансформаторов необходимой мощности или затруднена их транспортировка. Наибольшая мощность группы однофазных трансформаторов напряжением 500кВ – 3х533МВА. По количеству обмоток различного напряжения на каждую фазу трансформаторы разделяются на двухобмоточные и трёхобмоточные. Кроме того, обмотки одного и того же напряжения, обычно низшего, могут состоять из 2-х и более параллельных ветвей, изолированных друг от друга и от заземлённых частей. Такие трансформаторы называются трансформаторами с расщеплёнными обмотками. Трансформаторы с расщеплёнными обмотками НН обеспечивают возможность присоединения нескольких генераторов к одному повышающему трансформатору. К основным параметрам трансформатора относятся номинальные мощность, напряжение, ток; напряжение КЗ; ток ХХ; потери ХХ и КЗ.
Номинальной мощностью трансформатора называется указанное в заводском паспорте значение полной мощности, на которую непрерывно может быть нагружен трансформатор в номинальных условиях. Номинальная мощность для двухобмоточного трансформатора – это мощность каждой из его обмоток.
За номинальную мощность автотрансформатора принимается номинальная мощность каждой из сторон, имеющих между собой автотрансформаторную связь (проходная мощность).
"6 - Равномерное движение жидкости" - тут тоже много полезного для Вас.
Номинальное напряжение обмоток – это напряжение первичной и вторичной обмоток при холостом ходе трансформаторе. Для трёхфазного трансформатора – это его линейное (междуфазное) напряжение. Коэффициент трансформации трансформатора n определяется отношением номинальных напряжений обмоток высшего и низшего напряжений:
Номинальными токами трансформатора называют указанные в заводском паспорте значения токов в обмотках, при которых допускается длительная работа трансформатора.
Напряжение короткого замыкания uk –это напряжение, при подведении которого к одной из обмоток трансформатора при замкнутой накоротко другой обмотки в ней проходит ток, равный номинальному. Чем больше высшее напряжение и КЗ мощность трансформатора, тем больше напряжение КЗ.
Увеличивая значение uk , можно уменьшить токи КЗ на вторичной стороне трансформатора, но при этом значительно увеличиваются потребляемая реактивная мощность и увеличивается стоимость трансформатора.
Ток холостого хода Iх характеризует активные, реактивные потери в стали и зависят от магнитных свойств стали, конструкции и качество сборки магнитопровода и от магнитной индукции.
Потери холостого хода Рп и короткого замыкания Рк определяет экономичность работы трансформатора. Потери холостого хода состоят из потерь в стали на перемагничивание и вихревые токи.
