Лекция 10: «Реакторы и реактирование»
В лекции "Как проводится психологическое консультирование" также много полезной информации.
Реакторы предназначены для ограничения токов КЗ, пусковых токов, а также для поддержания остаточного напряжения на сборных шинах подстанции. Трёхфазный реактор состоит из трёх катушек без стальных сердечников с линейной вольт - амперной характеристикой в широких пределах изменения тока от номинального до тока КЗ. Обмотки реакторов выполняют из многожильного провода. Провод имеет наружную изоляцию, а также изоляцию жил для уменьшения потерь от вихревых токов. В эксплуатации используются одинарные и сдвоенные реакторы. Фазы бетонных реакторов могут быть установлены вертикально, ступенчато или горизонтально.

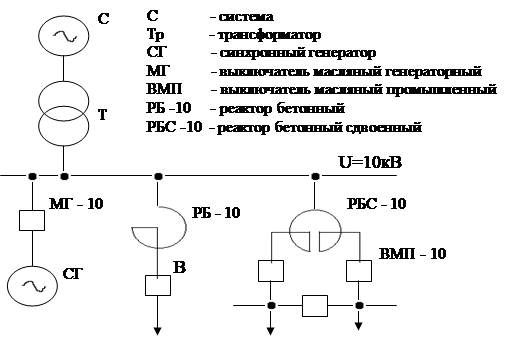

В отличие от одинарного сдвоенный реактор имеет две катушки на фазу, намотанные в одном направлении и включённые согласно, и три зажима – один средний и два крайних. Средним зажимом реактор подключают к источнику энергии.
Катушки сдвоенного реактора обладают индуктивностью L и взаимной индуктивностью М. Последняя составляет 0.4-0.6 индуктивности. Отношение к=М/L называют коэффициентом связи. Чем больше коэффициент связи, чем меньше падение напряжения. При к=0.5 падение напряжения в сдвоенном реакторе составляет только половину падения в одинарном реакторе. Это основное преимущество сдвоенных реакторов.
Реактор характеризуется номинальным напряжением, кВ; номинальным током, А; и индуктивным сопротивлением, Ом.
Потери напряжения в реакторе определяется из выражения:
Допустимая потеря напряжения в реакторе обычно не превышает 1.5-2%.
