Токовые шунты и индукционные измерители тока
Токовые шунты и индукционные измерители тока (пояса Роговского)
При измерениях токов в испытываемых под высоким напряжением аппаратах применяются токовые шунты, представляющие собой резисторы с малым сопротивлением, падение напряжения на которых пропорционально протекаемому по ним току.
При измерениях постоянных токов используются резистивные шунты, требованиями к которым являются термическая устойчивость к измеряемым величинам токов, а также такая величина сопротивления шунта, которая не влияет на значение испытательного тока.
При измерениях переменных (квазистационарных) токов высокие требования предъявляются к индуктивности шунта. Падение напряжения на индуктивной составляющей шунта должно быть на несколько порядков меньше, чем на его резистивной составляющей, т.е. шунт необходимо выполнять безиндуктивным. Это обеспечивается выбором материала шунта и его конструктивным исполнением. Индикаторными приборами при измерениях на постоянном и переменном токах, как правило, используются стрелочные приборы.
Измерения импульсных токов производится безиндуктивными шунтами и поясами Роговского, представляющими собой катушку, в которой индуктируется полем тока э.д.с., пропорциональная измеряемому току. Схемы включения шунтов и пояса Роговского приведена на рис. 5.

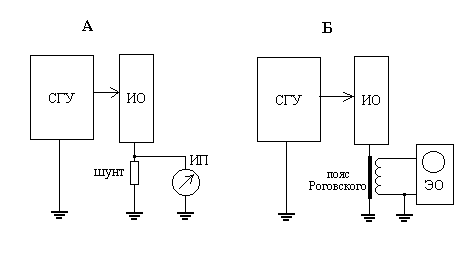

Рис. 5. Схемы включения шунта и пояса Роговского
