Спектр периодической последовательности прямоугольных импульсов

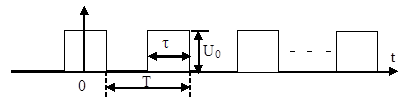

Найдем комплексный спектр последовательности прямоугольных импульсов с началом отсчета времени от середины импульса:
Обратите внимание на лекцию "Нарушения произвольных движений и действий".
Таким образом, в рассматриваемом случае комплексные амплитуды оказались чисто действительными. В важном для описания цифровых систем случае, когда t=T/2, : в спектре присутствуют только нечетные гармоники.
Примеры спектров амплитуд при разных значениях скважности импульсной последовательности t/T показаны на рисунке:
Если изменить начало отсчета времени, комплексный спектр изменится, при этом спектр амплитуд |Cn| сохранится, а изменится спектр фаз.
