Cпектр сигнала с двоичной частотной манипуляцией
Cпектр сигнала с двоичной частотной манипуляцией

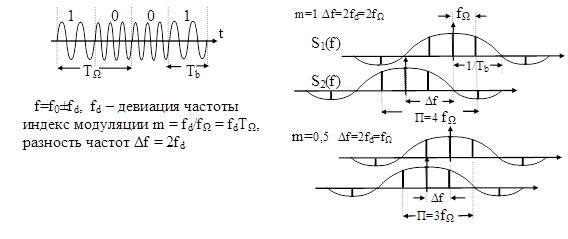

Спектр сигнала является суммой спектров S1(f) и S2(f) синхронных случайных последовательностей радиоимпульсов с разными несущими частотами. Частотные составляющие интерферируют, спектр получается несимметричный.
При демодуляции сигнала с использованием корреляционного приемника сигналы разных частот должны быть ортогональными. Условие ортогональности: m - целое число при некогерентной демодуляции, m = 0,5 при когерентной демодуляции.
В сотовой системе связи CSM принято Tb=3,69 мкс, m= 0,5, Δf = 2fd =m/ Tb =135 кГц. При таких параметрах полоса сигнала около 400 кГц. Благодаря гауссовой фильтрации - преобразованию прямоугольного модулирующего сигнала в колоколообразный – ширина спектра модулирующего сигнала на уровне 0,5 по мощности составляет около 81 кГц, полоса модулированного сигнала около 300 кГц. По частоте каналы разнесены на 200 кГц, поэтому соседние несущие частоты не используются в соседних сотах.
