Синхроные машины.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ.
Статор синхронной машины имеет такое же устройство, как и статор асинхронной машины. Трехфазная или в общем случае m-фазная обмотка машины выполняется с таким же числом полюсов, как и ротор, и называется так же обмоткой. Сердечник ротора вместе с обмоткой называется также якорем. На рис. условно показаны только выводные концы А, В, С обмотки статора.

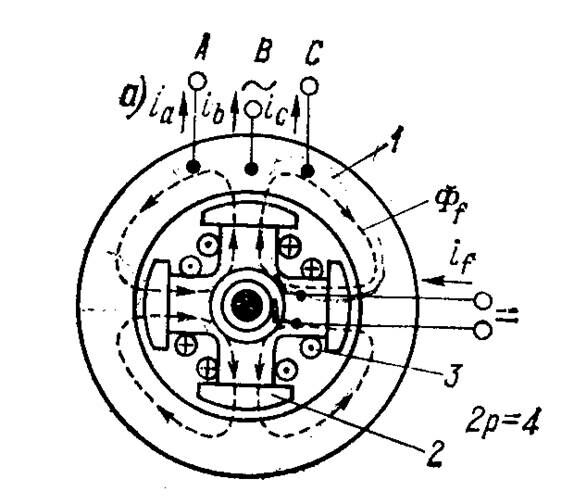

Рис 1, а.
Ротор синхронной машины имеет обмотку возбуждения, питаемую через два контактных кольца и щетки постоянным током от

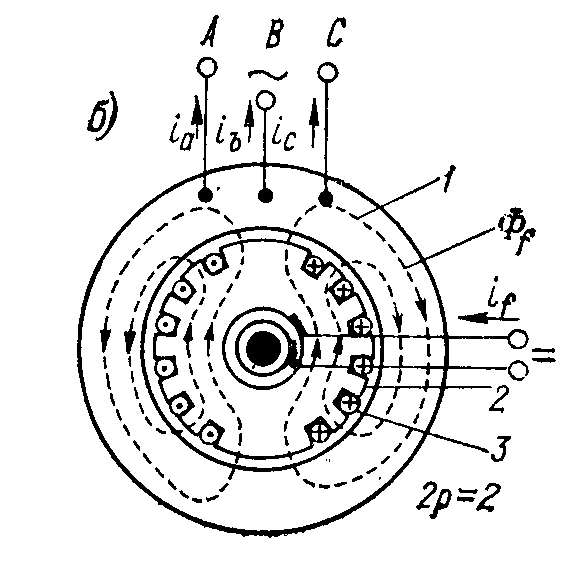

Рис 1,б
постороннего источника. В качестве источника чаще всего служит генератор постоянного тока относительно небольшой мощности (0,3—3,0% от мощности синхронной машины), который называется возбудителем и устанавливается обычно на одном валу с синхронной машиной. Назначение обмотки возбуждения — создание в машине первичного магнитного поля. Ротор вместе со своей обмоткой возбуждения называется также индуктором. При изготовлении синхронных машин принимаются меры к тому, чтобы распределение индукции поля возбуждения вдоль окружности статора было по возможности близко к синусоидальному.
Рекомендуемые материалы
Если ротор синхронной машины привести во вращение с некоторой скоростью п об/сек и возбудить его, то поток возбуждения Фf будет пересекать проводники обмотки статора и в фазах последней будут индуктироваться э. д. с. с частотой
Э. д. с. статора составляют симметричную трехфазную систему э. д. с., и при подключении к обмотке статора симметричной нагрузки эта обмотка нагрузится симметричной системой токов. Машина при этом будет работать в режиме генератора.
При нагрузке обмотка статора создает такое же по своему характеру вращающееся магнитное поле, как и обмотка статора асинхронной машины. Это поле статора вращается в направлении вращения ротора со скоростью
об/сек.
Если подставить сюда f1 из формулы, то получим
Люди также интересуются этой лекцией: 10 Повреждения грудной клетки.
.
Поля статора и ротора вращаются с одинаковой скоростью и образуют, таким образом, общее вращающееся поле, как и в асинхронной машине.
Поле статора (якоря) оказывает воздействие на поле ротора (индуктора) и называется в связи с этим также полем реакции якоря.
Синхронная машина может работать и в качестве двигателя, если подвести к обмотке ее статора трехфазный ток из сети. В этом случае в результате взаимодействия магнитных полей статора и ротора поле статора увлекает за собой ротор. При этом ротор вращается в ту же сторону и с такой же скоростью, как и поле статора.
Из формулы следует, что чем больше число пар полюсов синхронной машины р, тем меньше должна быть ее скорость вращения f1 для получения заданной частоты f1.
По своей конструкции синхронные машины подразделяются на явнополюсные (Рис 1,а) и неявнополюсные (Рис 1,б).
