Методы расчета поля излучения
Методы расчета поля излучения.
Расчет электромагнитного поля излучения зеркальных антенн может производится двумя методами.
1. Метод называемый апертурным: состоит в том, что первоначально находится поле в раскрыве зеркала (в апертуре), а затем, путем использования принципа эквивалентных токов, находится поле излучения, создаваемое этим раскрывом.
Поле в раскрыве находится с помощью законов геометрической оптики, т.е. на основе представлений о падающим и отраженном лучах.
 |
Рекомендуемые материалы
Рис.89
Этот метод берем если радиусы кривизны и радиусы раскрыва много больше длины волнны.

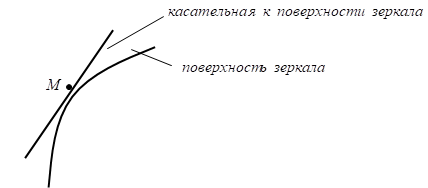

2. Второй метод состоит в том, что первоначально находятся токи на освещенной поверхности зеркала. Эти токи определяются через поле, создаваемоц отличителем по формуле
,
Рекомендуем посмотреть лекцию "8 Идея свободы выбора как основание городской культуры".
где
- вектор плотности поверхостных токов,
- вектор направленности магнитного поля падающей волны у поверхности зеркала,
-орт внешней нормали к поверхности зеркала.
Формула верна лишь для случая падения плоской волны на бесконечно проводящую плоскость. Зеркало же является криволинейной поверхностью конечных размеров. Однако, если же выполняются условия, в первой задаче, то ошибка в расчетах будет мала, т.е. если радиусы кривизны и радиус раскрыва зеркала много больше длины волны.
Определив по формуле плотность электрических токов, находят поле излучения зеркальных антенн. Для этого нужно получить выражение для элемента поверхности зеркала и полученное выражении проинтегрировать по всей освещенной поверхности зеркала. Для упрощения расчетов излучением токов на теневой поверхности пренебрегают.
При практических расчетах наибольшее распространение получил первый метод как более простой, который мы и рассмотрим.
