Линзовые антенны.

Назначение и принцип действия линзовых антенн.

Линзовой антенной называют совокупность электромагнитной линзы и облучателя. Линза представляет собой радиопрозрачное  тело с определенной формой поверхности, имеющее коэффициент преломления, отличной от нуля.

Линза предназначена для трансформации соответствующим образом фронта волны, создаваемого облучателем.

Принципиально линзовые антенны можно использовать для формирования различных диаграмм направленности . Однако на практике линзовые антенны подобно оптическим линзам применяются, главным образом, для превращения расходящегося пучка лучей в параллельный, т.е. для превращения криволинейной (сферической или цилиндрической) волновой поверхности в плоскую.

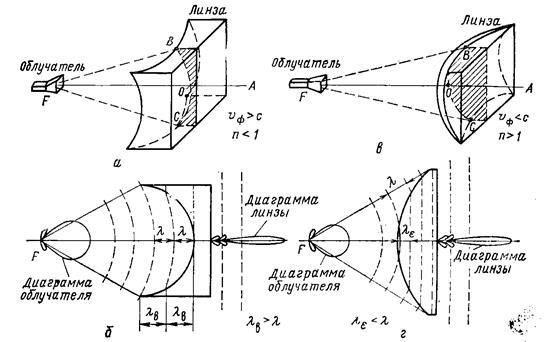

Рис. 57.   Линзовые антенны:

а – ускоряющая волноводная линза; б – замедляющая диэлектрическая линза;

 в – иллюстрация принципа действия линз

Рекомендуемые материалы

Всякая линзовая антенная состоит из двух основных частей: облучателя и собственно линзы. Облучателем может быть любой однонаправленный излучатель. Важно, чтобы возможно большая часть энергии излучения попадала на линзу, а не рассеивалась в других направлениях и  чтобы у поверхности линзы, обращенной к облучателю, фронт волны был близок к сферическому или цилиндрическому. Выполнение последнего условия позволит рассматривать облучатель либо как точечный, либо как линейный источник электромагнитных волн.

В качестве облучателя могут быть использованы небольшой рупор, открытый конец волновода, вибратор с пассивным рефлектором. Облучатель обычно располагают  так, чтобы его фазовый центр совпадал с фокусом сферической линзы или с фокальной осью цилиндрической линзы. Поверхность линзы обращенной к облучателю, называется освещенной стороной. Противоположная (“теневая”) сторона линзы образует ее раскрыв. Прямая , проходящая через фокус и центр раскрыва, называется осью линзы. Точка  пересечения оси линзы с освещенной стороной называется вершиной линзы. Линия  пересечения освещенной стороны линзы продольной осевой плоскостью называется профилем линзы. Профиль может быть вогнутым и выпуклым. Раскрыв линзы, как правило,  делается  плоским. Форма раскрыва может быть круглой или прямоугольной.

Принцип действия линзы основан на том, что линза представляет собой среду, в которой фазовая скорость распространения электромагнитных волн либо больше скорости света , либо меньше ее. В соответствии с эти линзы разделяются на ускоряющие  и замедляющие .

В ускоряющих линзах выравнивание фазового фронта происходит за счет того, что участки волновой поверхности часть своего пути проходят в линзе с повышенной фазовой скоростью. Эти участки пути различны для разных лучей. Чем сильнее луч отклонен от оси линзы, тем больший участок он проходит с повышенной фазовой скоростью внутри линзы. Таким образом, профиль ускоряющей линзы должен быть вогнутым.

В замедляющих линзах, наоборот, выравнивание фазового фронта происходит не за счет убыстрения движения периферийных участков волновой поверхности, а за счет замедления движения середины этой поверхности. Следовательно, профиль замедляющей линзы должен быть выпуклым.

Принцип действия линзы можно рассматривать не только с точки зрения движения фазового фронта, но также с точки зрения преломления лучей.

Поперечные размеры раскрыва линз обычно много больше длины рабочей волны. Вследствие этого к линзе могут быть применены законы геометрической оптики. Учитывая, что отношение скорости света   к фазовой скорости  есть коэффициент преломления среды

линзу можно рассматривать как радиопрозрачное тело с коэффициентом преломления . У замедляющей линзы , ускоряющая линза имеет .

На границе раздела воздух-поверхность линзы лучи будут преломляться. Угол преломления  согласно законам геометрической оптики будет связан с углом падения  известны равенством.

Обратите внимание на лекцию "19 Применение вычетов к вычислению интегралов (Основная теорема теории вычетов)".

Профиль линзы должен быть выбран таким, чтобы все преломленные лучи были параллельными. Это равносильно условию чтобы оптическая длина пути всех лучей до раскрыва была одинаковой.

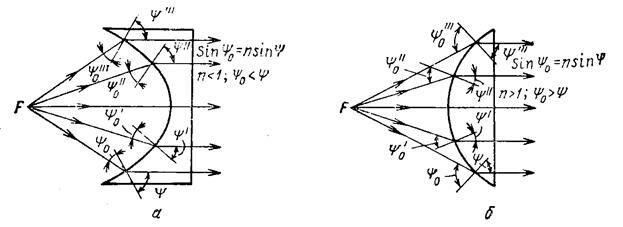

Рис. 58.   Преобразование  расходящегося пучка лучей в параллельный

 в результате преломления их линзой.

Рассмотрение принципа действия линзы как с одной точки зрения так и с другой приемлемо и приводит к одним и тем же результатам.
