H-плоскостной секториальный рупор
H – плоскостной секториальный рупор.
Для нахождения структуры поля в рупоре используем цилиндрическую систему координат
.
Волна
будет иметь компоненты
.

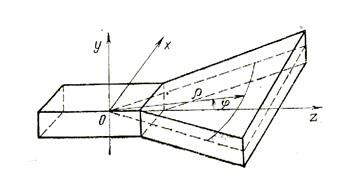

Рис. 49. Цилиндрическая система координат для анализа секториальных рупоров.
Решая систему уравнений Максвелла и используя асимптотические выражения функций Ганкеля для больших значений аргумента
, получаем следующие значения для составляющих поля
(1)
Рекомендуемые материалы
.
Здесь
напряженность электрического поля в точке рупора с координатами
причем
.
Формулы (1) показывают, что при больших составляющая
и поле в рупоре представляет собой поперечную электромагнитную цилиндрическую волну. Вследствие того, что у большинства применяемых рупоров раскрыв плоский, а волна в рупоре цилиндрическая, поле в раскрыве не будет синфазным.
Для определения фазовых искажений в раскрыве рассмотрим продольное сечение рупора. Дуга окружности с центром в вершине рупора
проходит по фронту волны и, следовательно, является линией равных фаз. В произвольной точке
, имеющей координату
, фаза поля отстает от фазы в середине раскрыва (в точке
) на угол
Рис. 50. К определению фазовых искажений в раскрыве рупора.
Так как обычно в рупорах
, то можно ограничиться первым членом разложения
(2)
Формула (2) и является приближенными. Ими можно пользоваться, когда
или
. В применяемых рупорах эти условия обычно выполняются.
Иногда удобно максимальные фазовые ошибки в раскрыве рупора определять через его длину и половину угла раскрыва
.
Формула верна при любых
и .
Из формулы видно, что при заданной
поле в раскрыве будет тем меньше отличаться от синфазного, чем больше длина рупора . Габаритные ограничения требуют нахождения компромиссного решения, т.е. определения такой длины рупора, при которой максимальный фазовый сдвиг в его раскрыве не будет превышать некоторой допустимой величины. Эта величина обычно определяется наибольшим значением коэффициента направленного действия, которое можно получить от рупора заданной длины. Для
секториального рупора максимально допустимый фазовый сдвиг составляет
, что соответствует следующему соотношению между оптимальной длиной рупора, размером раскрыва и длиной волны
:
Для определения распределения амплитуд поля в раскрыве рупора примем
Таким образом, поле в раскрыве секториального рупора окончательно представим выражениями
Диаграмма направленности в плоскости
Характерные зависимости коэффициента направленного действия от относительного раскрыва рупора
для различных длин рупора приведены ниже.

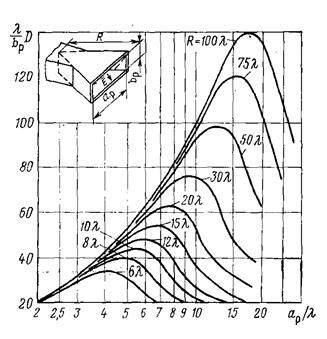

Рис. 51. Зависимость КНД Н – секториального рупора от относительной ширины раскрыва
при различной длине рупора.
Для того чтобы исключить зависимость коэффициента направленного действия от
оси ординат отложено произведение
. Из графиков видно, что для каждой длины рупора существует определенный раскрыв рупора , при котором коэффициент направленного действия максимален. Уменьшение его при дальнейшим увеличение объясняется резким возрастанием фазовых ошибок в раскрыве.
Рупор, который при заданной длине имеет максимальный коэффициент направленного действия, называется оптимальным. Из кривых, изображенных на рис.3 видно, что при точки максимума кривых
соответствует равенству
откуда
4 Усталость рабочих лопаток - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
тогда
Если длину рупора взять больше
, то при той же площади раскрыва коэффициента направленного действия возрастает, но не очень сильно. Точкам максимума коэффициента направленного действия соответствует коэффициент использования площади раскрыва
.
Если длину рупора непрерывно увеличивать, то в пределе при
мы получим синфазное поле в раскрыве рупора. Коэффициент использования синфазной площадки с косинусоидальным распределением амплитуды поля равен
. Таким образом увеличение длины рупора по сравнению с его оптимальной длиной не может повысить коэффициент направленного действия более чем на
Коэффициент полезного действия рупорных антенн вследствие малых потерь практически может быть принят за единицу.
