Классификация антенн
Классификация антенн.
I. Условное деление:
а) передающие
б) приемные
II. По диапазону волн:
а) антенны метровых волн
б) антенны более длинных волн
в) СВЧ-антенны
Такая классификация имеет недостаток: одна и та же антенна может использоваться в различных частотных диапазонах.
Рекомендуемые материалы
Рис. 4. Симметричный вибратор (диполь)
Симметричный вибратор может использоваться, как в метровом диапазоне, так и в ДМ, и в СМ диапазоне.
Наиболее целесообразно делить антенны по типу излучающих элементов антенны. Выделяют три группы:
1. антенны с линейными токами – линейные антенны.
d << l
d << l
2. апертурные антенны
3. антенны поверхностных волн
Линейные антенны делятся на:
1) открытые
а) симметричные вибраторы (одинаковые потенциалы, но разные по знаку относительно земли)
б) нулевой потенциал земля (противовес)
2) замкнутые – рамочные (используются в радио навигации (ДВ, СВ, КВ)
Апертурные антенны – это такие антенны, излучение у которых происходит через раскрыв – апертуру. Используются, как правило, в СВЧ-диапазоне. Существенно отличаются от линейных антенн, как по принципу действия, так и по анализу и по конструкции.
К ним относятся:
– рупорные
– линзовые
– зеркальные
Размеры апертуры >>l – ДН осторонаправленная, то есть узкая.
Как правило, в раскрыве амплитудное распределение – синфазное. Поле в раскрыве характеризуется двумя параметрами: амплитудным распределением и фазовым распределением.
Рис. 5. Рупорная антенна
Апертура поля в ней , где – функция распределения амплитуду в раскрыве, – функция распределения фазы в раскрыве
Рекомендация для Вас - 46 Тактика проверки показаний на месте.
Эти антенны применяются в самых различных радиотехнических устройствах: РЛС, РР линии, телевидение, системы наведения и слежения за ЛА и т.д.
Антенны поверхностных волн – возбуждаются бегущими электромагнитными волнами, распространяющимися вдоль антенн, и излучающими преимущественно вдоль распространения.

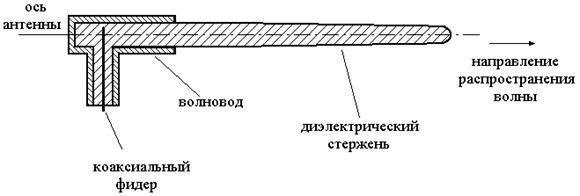

Рис. 6. Поперечное сечение стержневой диэлектрической антенны

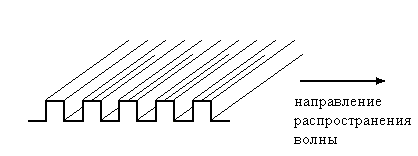

Рис.7. Плоскостная прямоугольная антенна с системой прямоугольных канавок
