Сплошное разминирование местности
Тема 11: “ Сплошное разминирование местности.”
Занятие 4. “ Оснащение подразделения при сплошном разминировании местности. Организация и методы разведки. Порядок проделывания главного и вспомогательного проходов, их обозначение. Порядок действия отделения. Порядок проверки местности дорожными миноискателями и вручную. Контрольная проверка качества разминирования. Понятие о разминировании населенных пунктов. Определение местности установки объектных мин, их разминирование. Меры предосторожности при разминировании.”
Время :
Место проведения : Инженерный городок.
Литература и материальное обеспечение :
· “Наставление по военно-инженерному делу”
· ПР-507
· КР-Е
· Рекомендации по подготовке инженерных подразделений.
Рекомендуемые материалы№№ п/п | Учебные вопросы | Время, мин. | Краткое содержание учебных вопросов |
1 | Вводная часть. | 15 | Проверяю наличие личного состава, экипировку, материальное обеспечение и готовность к занятиям. Довожу тему и цели занятия. Провожу инструктаж по мерам безопасности при проведении занятия. |
2 | Основная часть. | ||
2.1. | Цель сплошной очистки местности. | Сплошная очистка местности (объектов) производится с целью разминирования местности, очистки от взрывоопасных предметов населенных пунктов, дорог, промышленных и других объектов, возможных мест дислокации и районов расположения войск. Командирам подразделений (групп) разминирования указываются : 1. район местности, населенный пункт или объект, подлежащие очистке от ВОП и их особенности; 2. задачи и порядок проведения очистки · способы выполнения задачи; · порядок организации оцепления (боевого охранения) в районе выполнения задачи · меры безопасности · порядок обозначения и уничтожения ВОП · порядок документального оформления результатов очистки местности, населенных пунктов, объектов от ВОП · порядок материально-технического и медицинского обеспечения · организация связи, срок и место представления донесений. | |
2.2. | Меры безопасности. | Перед выполнением поставленной задачи подразделениями (группами) разминирования проводится практический инструктаж командирами или начальником штаба части по организации выполнения задачи по мерам безопасности. | |
2.3. | Задачи разминирования. | Задачи личному составу подразделения (группы) разминирования ставится командиром непосредственно на местности, в населенном пункте или на объекте. В задаче указывается : · границы площадей местности, населенного пункта или объектов, подлежащих очистке в границе указанной площади распределяются участки ответственности по очистке каждому взводу, отделению (группе) |
№№ п/п | Учебные вопросы | Время, мин. | Краткое содержание учебных вопросов |
пути подхода к ним и исходное положение · обозначение, способы и порядок уничтожения ВОП · меры безопасности · место и порядок действия оцепления (боевого охранения) · организация связи, срок и место представление донесения · сигналы оповещения · места отдыха во время перерывов · место полевого расходного склада ВВ и СВ · место пункта медицинской помощи | |||
2.4. | Сплошная очистка местности. | Сплошная очистка местности ведется на местности ячейковым способом (схема 1). Для сплошной очистки местности взводу назначается участок местности размером (450м-540м)х(300м-360м), отделению - участок размером (300м-360м)х(150м-180м). Границы участков определяются с учетом проходов, проделанных при разведке. Участок отделения разбивается на полосы размером 50-60м по фронту и 150-180м в глубину. Границы участков и полос обозначаются флажками или вехами. На разминирование каждой полосы назначается один номер расчета, который осуществляет поиск и обозначает обнаруженные ВОП. На левом (правом) углу своих полос каждый номер расчета устанавливает личную табличку с указанием фамилии и номера полосы. Указатели сохраняются на своих местах до сдачи участка отделением командиру взвода. Установив личные указатели, солдаты по команде командира отделения “К выполнению задачи - приступить” проделывают проходы между ячейками шириной 1.5-2м. По границам этих проходов устанавливаются через каждые 10-15м белые флажки, которые одновременно служат ориентирами границ ячеек. По окончании проделывания проходов между ячейками, солдаты производят, каждый в своей ячейке, поиск ВОП миноискателем , двигаясь вдоль проделанных проходов и захватывая одновременно полосу местности шириной 1.5-2м. Границы проверенной полосы обозначаются белыми флажками через каждые 5м, которые снимаются с ранее обозначенной границы и переставляются на новую. После выхода к вспомогательному проходу солдаты двигаются в обратном направлении, по только что проверенной |
№№ п/п | Учебные вопросы | Время, мин. | Краткое содержание учебных вопросов |
полосе, ведя повторно поиск. В том же порядке ведется поиск на всей площади ячейки. | |||
2.5. | Оснащение взвода (группы). | Взвод (группа) по очистке местности может оснащаться следующими боеприпасами, средствами поиска ВОП и разминирования (вариант), а также средствами связи и транспорта : 1. транспортные средства (автомобиль БТР-80) 2. средства связи (радиостанции типа Р-173 и Р-147) 3. средства поиска ВОП из расчета на взвод · искатель не взорвавшихся боеприпасов ИМБ (6БФ-Л) -1 шт. · радиостанция Р-147 - 1 шт. · миноискатели ИМП-2 - 2 шт. · миноискатели ММП - 2 шт. · сумки взрывников - 3 шт. · КР-Е - 3 комплекта · носилки - 1 шт. · шанцевой инструмент - 1 к-т · тротил - 10 кг · ЗТП-50 (150,300) - 50 шт. · кумулятивные заряды (КЗ-6) - 3-5 шт. Дополнительно на взвод может быть выделено : · бронированная машина разминирования БМР (танк с тралом) - одна · установка разминирования (переносные) УР-77 (УР- 83П) - 1шт. (2-3шт.) соответственно · заряды разминирования ЗРП - до 10 шт. | |
3. | Заключительная часть | Подвожу краткий итог занятия. Отмечаю отличившихся военнослужащих. Указываю на основные недостатки. Проверяю экипировку военнослужащих и УМБ. |
Разминирование и подрыв объектов
Состав комплектов разминирования КР-И и КР-0
Средства | КР-И | КР-0 |
Сборные щупы | 6 | 3 |
Кошки со шнуром длиной 30 м | 3 | 3 |
Флажки | 60 | 30 |
Чехлы для флажков | 6 | 3 |
Катушки с черно-белой лентой длиной 100м | 2 | - |
Чехлы для катушек | 2 | - |
Ножницы для резки колючей проволоки | 1 | 1 |
Укладочный ящик | 1 | 1 |

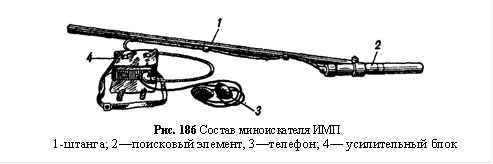

С помощью миноискателя ИМП (рис.186) обнаруживают противотанковые мины с металлическими корпусами, установленные в грунте на глубине до 40 см, в воде — до 1,2 м; мины с деревянными, тканевыми и пластмассовыми корпусами и металлическими взрывателями обнаруживают в грунте на глубине до 12 см, а противопехотные фугасные мины с металлическими взрывателями—до 8 см.
При поиске мин миноискателем поисковый элемент непрерывно и плавно перемещают в горизонтальной плоскости параллельно поверхности земли на высоте 5—7 см в полосе шириной 1,5 м (стоя) и до 1 м (лежа). При нахождении под поисковым элементом мины (металлического предмета) в телефонах прослушивается изменение тона звука. Характер обнаруженного предмета уточняется щупом.

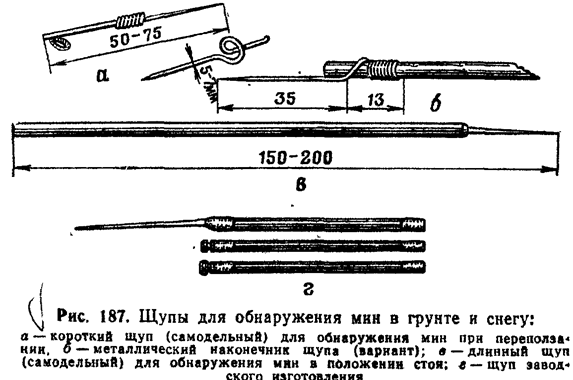

Сборный щуп (рис. 187) состоит из стального заостренного наконечника длиной 310 мм, диаметром 5 мм и рукоятки, состоящей из трех отдельных звеньев. Щупы могут изготовляться в войсках в виде рукоятки и прикрепленного к ней металлического наконечника диаметром 5— 7 мм. Для поиска мин стоя щупы делают длиной 1,5—2 м, а для поиска мин лежа — 0,8 м. Щуп держат под углом 20—45° к поверхности земли и плавно прокалывают им грунт на глубину 10—15 см через каждые 10—20 см. При работе в положении лежа щуп держат почти параллельно поверхности земли. Если щуп натыкается на твердый предмет, то проколами уточняют его контур.

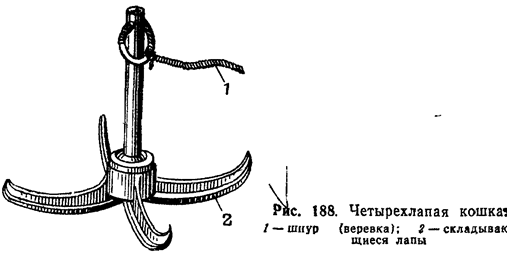

Разведку и уничтожение осколочных противопехотных мин, установленных с проволочными растяжками, осуществляют кошками со шнуром длиной 30-50 м (рис. 188). Кошку последовательно забрасывают вперед на проверяемую местность (минное поле) и протаскивают назад. Наличие мин определяют по их взрывам.
Подрываемые объекты и места расположения зарядов ВВ
| Масса заряда, кг
| Ожидаемый результат
|
Рельс | 0,2 | Повреждение рельса |
0,4 | Перебивание рельса | |
Железнодорожный стрелочный перевод | Два заряда по 0,4 | Разрушение стрелочного перевода |
Линии электропередачи, трубопроводы | а=3-5 (каждый заряд) | Обрушение опор, обрыв проводов |
б=1 | Разрушение труб, воспламенение нефти, газа | |
Противотанковые мины | а=0,2 | Уничтожение мины (при снятом дерне) ; |
б=0,4 | Уничтожение замаскированной мины | |
Ракеты | А=2 | Уничтожение головной части |
Б=2 | Разрушение блока отсека управления | |
В=2 | Разрушение баков с топливом и окислителем | |
Г=2 | Разрушение двигателя и крыльев крылатых ракет |
Пусковые установки | А=2 | Уничтожение головной части |
Б=2 | Разрушение баков с топливом и окислителем | |
В=2 | Разрушение двигателя | |
Г=5 | Повреждение шарнира | |
Д=5 | Повреждение направляющих | |
Артиллерийские снаряды, авиабомбы | 1-5 | Уничтожение снаряда, авиабомбы |
Реактивные снаряды | 1 | Уничтожение головной части |
Дорожные сооружения | 50 – при пролете 4 м | Разрушение опор и пролетных строений мостов |
100 - при длине трубы 6 м | Разрушение трубы | |
Танки | а=3 | Повреждение ствола |
Б=1 | Разрушение двигателя | |
В=2 | Разрушение гусениц и ведущих колес | |
Г=2 | Заклинивание башни | |
БТР, БМП, гусеничные тягачи, тракторы, автомобили, базовые машины ракет
| А=1 | Разрушение двигателя |
Б=2 | Разрушение гусениц и ведущих колес | |
Самолеты и вертолеты | А=1 | Разрушение двигателя и баков с горючим |
Б=3 | Разрушение муфт .тяговых и подъемных винтов | |
Артиллерийские орудия и минометы | А=1(3)* | Повреждение ствола |
Б=1(3)* | Повреждение казенной части (патронника) | |
В=1(3)* | Повреждение затвора |
Масса заряда ВВ берется 1 кг при калибре орудия до 100 мм и 3 кг при калибре 100 мм и более.
