Лекция 11
Лекция №11
Требования к устройству цехов и предприятий.
Безопасные условия труда должны закладываться на стадии проектирования предприятия, поэтому:
· предприятия должны располагаться на землях не пригодных для сельскохозяйственного использования
· нельзя размещать на территории подверженной наводнениям и вдоль рек уже загрязненных сбросами сточных вод
· предприятия должны иметь защитную полосу вдоль водоема и санитарно-защитную зону, размер которой зависит от объема выбросов и класса опасности выбросов:
I л – не менее 1000 метров (металлургические предприятия с полным циклом)
II л – не менее 500 метров
III л – 300 метров
IV л – 100 метров
V л – 50 метров
Рекомендуемые материалы
Санитарно-защитная зона рассчитывается от границы предприятия, нельзя размещать на ней жилые дома, детские учреждения, можно – пожарные и прочие вспомогательные учреждения, обязательное озеленение санитарно-защитной зоны.
· предприятия должны располагаться с подветренной стороны относительно жилых массивов
· промышленная площадка должна быть ровной с небольшим наклоном для сточных вод, площадь площадки S:
,
где a – площадь, приходящаяся на одного человека (15÷20м2), N – кол-во работников, b – площадь занятая транспортными путями, h - коэффициент плотности застройки (0,35÷0,5).
Требования к внутреннему устройству помещений.
· площадь, приходящаяся на одного работника должна быть не менее 4,5 м2
· высота производственных помещений должна быть не менее 3,2 м
· объем, приходящийся на одного человека должен быть не менее 15 м3
· не менее 20% оконных проёмов должны открываться
· параметры микроклимата должны соответствовать нормативным требованиям
Микроклимат.
Под микроклиматом понимают метеоусловия на рабочем месте.
Характеристика.

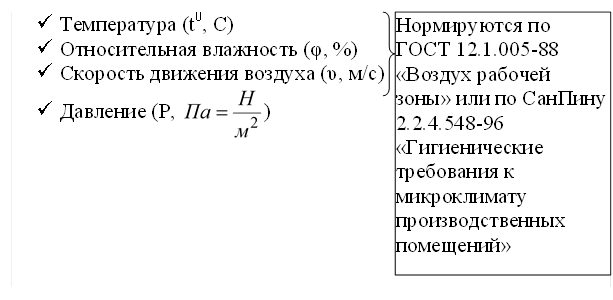

Рис. 12. Характеристика микроклимата
Необходимость нормирования.
Необходимость нормирования параметров микроклимата следует из уравнения теплового баланса между человеком и окружающей средой. Все жизненные процессы в организме человека сопровождаются образованием теплоты, количество которой меняется от 4,6 кДж/мин (в состоянии покоя) до 33,42 кДж/мин (при выполнении тяжелой работы). Выделяющееся тепло отдается в окружающую среду, в уравнении теплового баланса Q - тепло которое отдается:
,
где Qк – тепло отдаваемое конвекцией в окружающую среду, QИЗЛ – тепло отдаваемое излучением, QТ – тепло отдаваемое теплопроводностью через одежду, QВОЗ – тепло затраченное на нагрев вдыхаемого воздуха, QИСП – тепло затраченное испарением влаги с поверхности тела.
В состоянии покоя эти показатели должны быть:
Qк ~ 35%
QИЗЛ ~ 40%
QВОЗ ~ 5%
QИСП ~ 20 %
Если такое соотношение выдерживается, то режим терморегуляции работает без нагрузки, температура тела поддерживается постоянной .
Каждый из нормируемых параметров микроклимата оказывает влияние на составляющие уравнения теплового баланса.
Конвекцией и излучением тепло отдается от более к менее нагретым телам, поэтому при температуре в помещении свыше 320 конвекцией и излучение тепло не отдается. Пониженная температура также уменьшает отдачу тепла конвекцией и излучением, поэтому:
- в первом случае возможен перегрев организма
- во втором возможно переохлаждение организма.
Влажность менее 20% вызывает высыхание слизистых. Увеличение скорости движения воздуха приводит к QК, QИЗЛ, QТ, QИСП.
Нормирование параметров микроклимата приводят исходя из требования достижения оптимальных или допустимых условий на рабочем месте, при этом учитываются:
- время года:
а) теплый период (среднесуточная температура +80,С)
б) холодный (переходный) период
В холодный период года температура в помещении должна быть ниже, чем в теплый период.
- влажность воздуха:
§ φопт = 40÷60%
§ φдоп ≤ 75%
- скорость движения воздуха:
§ υmin = 0,1 м/с
§ υ = 0,2÷0,5 м/с – холодный
§ υ = 0,2÷1 м/с – теплый
- тяжесть выполняемой работы
§ легкая
§ средняя
§ тяжелая
- избытки явной теплоты
-горячий цех
- холодный цех
Защита от теплового излучения.
Тепловое излучение – опасное излучение. Источником может служить оборудование, сырье, технологические процессы, что может приводить к нагреву металлических конструкций и создавать источники вторичного теплового излучения.
Длительные воздействия теплового излучения приводят к значительным нагрузкам на режим терморегуляции, сердечно-сосудистую, нервную системы, нарушается водосолевой баланс и возможны помутнения хрусталиков глаз (катаракта).
Вредные значение излучения зависит от:
- длительности излучения
- площади
- физиологических особенностей организма
- интенсивности излучения:
Интенсивность теплового излучения рассчитывается:
,
,
где Tи – температура источника в 0К = 0С+273, l –расстояние от источника излучения до работника в метрах, F – площадь излучающей поверхности.
Рассчитанное значение сравнивается с , и если значение Eобл>Eдоп, то требуется защита.
Требования к цехам.
Обратите внимание на лекцию "Системы единиц".
· тепловые агрегаты должны располагаться под вытяжными фонарями – это отверстия в крыши
· горячие пролеты должны чередоваться холодными
· тепловые агрегаты должны размещаться на таком расстоянии, чтобы их тепловые эпюры не перекрывались

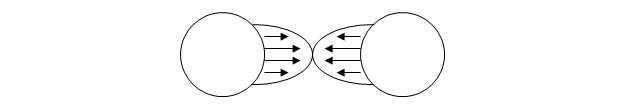

Рис. 13. тепловые эпюры
· помещение П и Ш образной формы должны размещаться таким образом, чтобы воздух из-за застойных зон выдувался.
